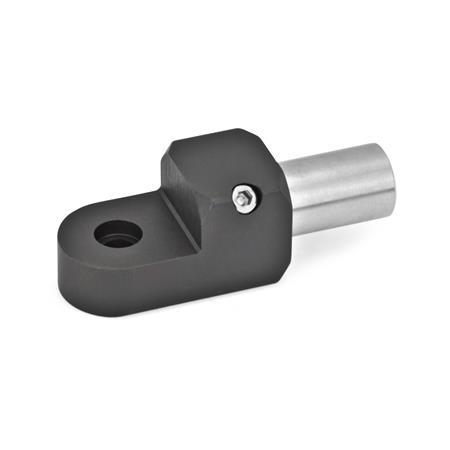

GN 483 Noix de serrage orientables en T Aluminium

Noix de serrage orientables en T GN 483: Aluminium

Finition: ELS - Noire finition anodisée
Type: W - avec goujon

Caractéristiques de l'inox Exemples d'application (à venir...)

Description du produit

En utilisant les noix de serrage orientables articulées GN 482 et les noix de serrage taraudées articulées GN 484 de dimensions k (joint de serrage) identiques, les noix de serrage orientables en T articulées GN 483 peuvent être facilement combinées en noix de serrage orientables articulées. Les kits de serrage GN 511.1 avec vis à tête cylindrique (type S) et manette indexable (K) sont disponibles pour cette combinaison.

Spécifications

Noix de serrage
Aluminium

Finition mate au tonneauMT
Noire finition anodiséeELS

Boulon pour type W
Inox AISI 303

Vis de pression DIN 913 pour type A
Inox A2

Vis de pression DIN 915 pour type W
Inox A2

RoHS

Accessoire

GN 511.1 Kits de manettes indexables
GN 480.1 Arbres ronds pleins et tubes carrés creux

GN 483 Aluminium, noix de serrage orientables en T schéma

Masquer schéma technique

Options de pièce / Tableau

Type

A	Avec alésage
W	avec goujon

Référence MT	Référence ELS	d₁ Type A	d₂ Type W	k	d₃	d₄ Alésage du pivot	d₅	l₁	l₂	l₃	l₄	l₅	l₆	t	Kit de manettes indexables pour d₄ Type S	Kit de serrage pour d₄ Type S

483-B8-16-A-MT	483-B8-16-A-ELS	B 8	-	0.63	0.28	0.18	M 4	1.18	0.87	0.51	0.31	0.22	0.63	0.31	511.1-M4-16-S	511.1-M4-16-K
483-B10-20-A-MT	483-B10-20-A-ELS	B 10	-	0.79	0.33	0.22	M 5	1.50	1.10	0.67	0.39	0.28	0.67	0.39	511.1-M5-20-S	511.1-M5-20-K
483-B12-20-A-MT	483-B12-20-A-ELS	B 12	-	0.79	0.33	0.22	M 5	1.50	1.10	0.67	0.39	0.31	0.75	0.47	511.1-M5-20-S	511.1-M5-20-K
483-B15-25-A-MT	483-B15-25-A-ELS	B 15	-	0.98	0.39	0.26	M 6	1.81	1.32	0.79	0.49	0.39	0.83	0.59	511.1-M6-25-S	511.1-M6-25-K
483-B16-25-A-MT	483-B16-25-A-ELS	B 16	-	0.98	0.39	0.26	M 6	1.81	1.32	0.79	0.49	0.43	0.94	0.63	511.1-M6-25-S	511.1-M6-25-K
483-B20-30-A-MT	483-B20-30-A-ELS	B 20	-	1.18	0.39	0.26	M 6	2.17	1.57	0.94	0.59	0.47	1.02	0.71	511.1-M6-30-S	511.1-M6-30-K

Référence MT	Référence ELS	d₁ Type A	d₂ Type W	k	d₃	d₄ Alésage du pivot	d₅	l₁	l₂	l₃	l₄	l₅	l₆	t	Kit de manettes indexables pour d₄ Type S	Kit de serrage pour d₄ Type S

483-8-16-W-MT	483-8-16-W-ELS	-	0.31	0.63	0.28	0.18	M 4	1.18	0.87	0.51	0.31	0.22	0.63	0.31	511.1-M4-16-S	511.1-M4-16-K
483-10-20-W-MT	483-10-20-W-ELS	-	0.39	0.79	0.33	0.22	M 5	1.50	1.10	0.67	0.39	0.28	0.67	0.39	511.1-M5-20-S	511.1-M5-20-K
483-12-20-W-MT	483-12-20-W-ELS	-	0.47	0.79	0.33	0.22	M 5	1.50	1.10	0.67	0.39	0.31	0.75	0.47	511.1-M5-20-S	511.1-M5-20-K
483-15-25-W-MT	483-15-25-W-ELS	-	0.59	0.98	0.39	0.26	M 6	1.81	1.32	0.79	0.49	0.39	0.83	0.59	511.1-M6-25-S	511.1-M6-25-K
483-16-25-W-MT	483-16-25-W-ELS	-	0.63	0.98	0.39	0.26	M 6	1.81	1.32	0.79	0.49	0.43	0.94	0.63	511.1-M6-25-S	511.1-M6-25-K
483-20-30-W-MT	483-20-30-W-ELS	-	0.79	1.18	0.39	0.26	M 6	2.17	1.57	0.94	0.59	0.47	1.02	0.71	511.1-M6-30-S	511.1-M6-30-K

Afficher / Masquer colonnes

Métrique

d₁ Type A	d₂ Type W	k	d₃	d₄ Alésage du pivot	d₅	l₁	l₂	l₃	l₄	l₅	l₆	t	Kit de manettes indexables pour d₄ Type S	Kit de serrage pour d₄ Type S

B 8	0.31	0.63	0.28	0.18	M 4	1.18	0.87	0.51	0.31	0.22	0.63	0.31	GN 511.1-M4-16-S	GN 511.1-M4-16-K
B 10	0.39	0.79	0.33	0.22	M 5	1.50	1.10	0.67	0.39	0.28	0.67	0.39	GN 511.1-M5-20-S	GN 511.1-M5-20-K
B 12	0.47	0.79	0.33	0.22	M 5	1.50	1.10	0.67	0.39	0.31	0.75	0.47	GN 511.1-M5-20-S	GN 511.1-M5-20-K
B 15	0.59	0.98	0.39	0.26	M 6	1.81	1.32	0.79	0.49	0.39	0.83	0.59	GN 511.1-M6-25-S	GN 511.1-M6-25-K
B 16	0.63	0.98	0.39	0.26	M 6	1.81	1.32	0.79	0.49	0.43	0.94	0.63	GN 511.1-M6-25-S	GN 511.1-M6-25-K
B 20	0.79	1.18	0.39	0.26	M 6	2.17	1.57	0.94	0.59	0.47	1.02	0.71	GN 511.1-M6-30-S	GN 511.1-M6-30-K

Configuration et prix

Exemples d'application

Pièce sélectionnée

Référence

Total (net)

Can$42.33

Délai de livraison 5-7 jours: 26 pièces
Appeler pour connaître le délai de livraison >26 pièces

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	9	Can$42.33
10	24	Can$38.80
25	49	Can$35.28
≥ 50		Can$31.75

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.044 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
