GN 738.1 Bouchons filetés Aluminium, matériau de l'aimant AINiCo, résistant jusqu'à 356 °F (180 °C), anodisé noir

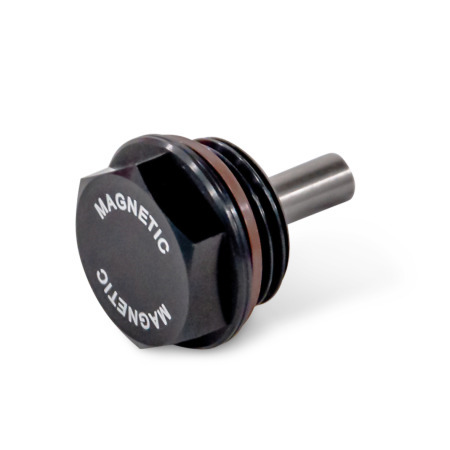

Bouchons filetés GN 738.1: Aluminium, matériau de l'aimant AINiCo, résistant jusqu'à 356 °F (180 °C), anodisé noir

Caractéristiques magnétiques Caractéristiques du plastique

Description du produit

Les bouchons filetés GN 738.1 attirent les particules de fer en suspension dans le liquide.

Pour éviter les bris ou la démagnétisation, les aimants à tige ronde sont munis d'un tube de distance et protection en plastique. Ce tube doit être retiré avant d'installer le bouchon fileté.

L'étanchéité est retenu dans une coupe inférieure radiale de la face de contact qui l'empêche de tomber et en même temps, ne pas extruder sous pression.

Le diamètre extérieur d₁ des bouchons filetés est adapté aux trous à visser des raccords de tuyau selon la norme DIN 3852.

Spécifications

Bouchons fileté
Aluminium
Finition anodisé, noirES

Aimant
AlNiCo
Aluminum, nickel, cobalt

Joint
Caoutchouc fluorine (FKM)

Température de fonctionnement jusqu'à 356 °F (180 °C)
Marron

RoHS

GN 738.1 Bouchons filetés en aluminium, matériau de l'aimant AINiCo, résistant jusqu'à 356 °F (180 °C), anodisé noir schéma

Masquer schéma technique

Options de pièce / Tableau

Afficher / Masquer colonnes

Dimensions en: Pouces (remplacer par Métrique)

Référence	d₁	d₂ Pipe thread		d₃	e ≈	l₁	l₂	l₃	s

738.1-19-M14X1.5-ES	0.75	-	M 14 x 1.5	0.24	0.68	0.31	0.91	1.20	0.59
738.1-19-G1/4-ES	0.75	G 1/4	-	0.24	0.68	0.31	0.91	1.20	0.59
738.1-22-M16X1.5-ES	0.87	-	M 16 x 1.5	0.24	0.82	0.31	0.91	1.20	0.71
738.1-22-G3/8-ES	0.87	G 3/8	-	0.24	0.82	0.31	0.91	1.20	0.71
738.1-26-M20X1.5-ES	1.02	-	M 20 x 1.5	0.24	0.96	0.33	0.93	1.22	0.83
738.1-26-G1/2-ES	1.02	G 1/2	-	0.24	0.96	0.33	0.93	1.22	0.83
738.1-32-G3/4-ES	1.26	G 3/4	-	0.24	1.23	0.35	0.94	1.26	1.06
738.1-32-M26X1.5-ES	1.26	-	M 26 x 1.5	0.24	1.23	0.35	0.94	1.26	1.06
738.1-32-M27X1.5-ES	1.26	-	M 27 x 1.5	0.24	1.23	0.35	0.94	1.26	1.06
738.1-40-M33X1.5-ES	1.57	-	M 33 x 1.5	0.24	1.46	0.43	1.02	1.36	1.26
738.1-40-G1-ES	1.57	G 1	-	0.24	1.46	0.43	1.02	1.36	1.26
738.1-50-G11/4-ES	1.97	G 1 1/4	-	0.24	1.86	0.47	1.06	1.46	1.61
738.1-50-M40X1.5-ES	1.97	-	M 40 x 1.5	0.24	1.86	0.47	1.06	1.46	1.61
738.1-50-M42X1.5-ES	1.97	-	M 42 x 1.5	0.24	1.86	0.47	1.06	1.46	1.61
738.1-50-M42X2-ES	1.97	-	M 42 x 2	0.24	1.86	0.47	1.06	1.46	1.61
738.1-60-G11/2-ES	2.36	G 1 1/2	-	0.24	2.27	0.51	1.10	1.46	1.97

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂ Pipe thread				d₃	e ≈	l₁	l₂	l₃	s

0.75	G 1/4	M 14 x 1.5	-	-	0.24	0.68	0.31	0.91	1.20	0.59
0.87	G 3/8	M 16 x 1.5	-	-	0.24	0.82	0.31	0.91	1.20	0.71
1.02	G 1/2	M 20 x 1.5	-	-	0.24	0.96	0.33	0.93	1.22	0.83
1.26	G 3/4	M 26 x 1.5	M 27 x 1.5	-	0.24	1.23	0.35	0.94	1.26	1.06
1.57	G 1	M 33 x 1.5	-	-	0.24	1.46	0.43	1.02	1.36	1.26
1.97	G 1 1/4	M 40 x 1.5	M 42 x 1.5	M 42 x 2	0.24	1.86	0.47	1.06	1.46	1.61
2.36	G 1 1/2	-	-	-	0.24	2.27	0.51	1.10	1.46	1.97

Configuration et prix

Pièce sélectionnée

Référence

Total (net)

Can$22.32

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	49	Can$22.32
50	99	Can$20.46
100	249	Can$18.60
≥ 250		Can$16.74

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.039 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
