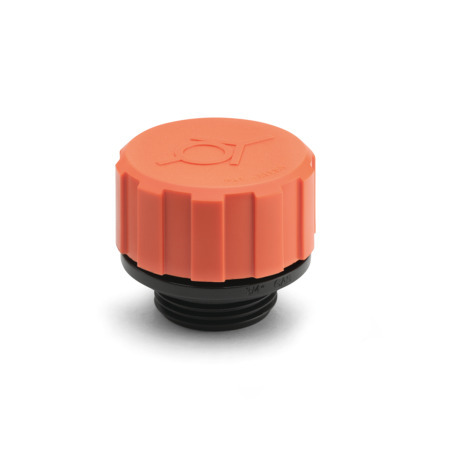

Bouchons de remplissage à échappement EN 774.2

Original design SFW-P. / SFW-P+a

Type: A - Sans jauge

Marques de niveau de fluide/Longueurs spéciales GN 109 Caractéristiques du plastique

Description du produit

Les bouchons de remplissage à échappement EN 774.2 sont utilisés pour assurer l’aération lorsque la pression interne dépasse ou tombe en dessous d’une limite donnée. Voir la description fonctionnelle pour de plus amples informations sur leur fonction et les conditions dans lesquelles les utiliser.

Les bouchons reniflards peuvent être montés par vissage ou associés à une crépine de filtration (EN 664 ou EN 664.1). Des repères permettant de contrôler le niveau de remplissage peuvent facilement être apposés sur la surface de la jauge.

Spécifications

Logement
Plastique, polyamide (PA)

Partie supérieure (capuchon)
Orange, RAL 2004, finition mate
Partie inférieure (partie filetée)
Noir, finition mate

Joint
Caoutchouc acrylonitrile butadiène (NBR)

Filtre à air
Polyester
Filtration 10 µm

Jauge pour type B
Acier, traité au phosphate

Température de fonctionnement :
-22 °F à 212 °F (-30 °C à +100 °C)

RoHS

Accessoire

Unités de bouchon de remplissage à reniflard EN 664 (pour installation verticale)
Unités de bouchon de remplissage à reniflard EN 664.1 (pour montage latéral)

Référence A - Sans jauge	Référence B - Avec jauge	d₁	d₂		Pression d’ouverture en mbar	d₃	d₄	l₁	l₂	l₃


774.2-42-M16X1.5-A		1.65	-	M 16 x 1.5	350	0.45	1.57	0.45	1.42	-
	774.2-42-M16X1.5-B	1.65	-	M 16 x 1.5	350	0.45	1.57	0.45	1.42	7.64
774.2-42-G3/8-A		1.65	G 3/8	-	350	0.51	1.57	0.45	1.42	-
	774.2-42-G3/8-B	1.65	G 3/8	-	350	0.51	1.57	0.45	1.42	7.64
774.2-42-G1/2-A		1.65	G 1/2	-	350	0.59	1.57	0.45	1.42	-
	774.2-42-G1/2-B	1.65	G 1/2	-	350	0.59	1.57	0.45	1.42	7.64
774.2-42-M20X1.5-A		1.65	-	M 20 x 1.5	350	0.59	1.57	0.45	1.42	-
	774.2-42-M20X1.5-B	1.65	-	M 20 x 1.5	350	0.59	1.57	0.45	1.42	7.64
774.2-42-G3/4-A		1.65	G 3/4	-	350	0.83	1.57	0.45	1.42	-
	774.2-42-G3/4-B	1.65	G 3/4	-	350	0.83	1.57	0.45	1.42	7.64
774.2-57-G3/4-A		2.24	G 3/4	-	350	0.75	2.20	0.51	1.87	-
	774.2-57-G3/4-B	2.24	G 3/4	-	350	0.75	2.20	0.51	1.87	7.48
774.2-57-G1-A		2.24	G 1	-	350	1.04	2.20	0.51	1.87	-
	774.2-57-G1-B	2.24	G 1	-	350	1.04	2.20	0.51	1.87	7.48
774.2-70-G3/4-A		2.76	G 3/4	-	350	0.81	2.70	0.63	2.32	-
	774.2-70-G3/4-B	2.76	G 3/4	-	350	0.81	2.70	0.63	2.32	7.48
774.2-70-G1-A		2.76	G 1	-	350	1.04	2.70	0.67	2.32	-
	774.2-70-G1-B	2.76	G 1	-	350	1.04	2.70	0.67	2.32	7.52
774.2-70-G11/4-A		2.76	G 1 1/4	-	350	1.32	2.70	0.67	2.32	-
	774.2-70-G11/4-B	2.76	G 1 1/4	-	350	1.32	2.70	0.67	2.32	7.52
774.2-70-M42X2-A		2.76	-	M 42 x 2	350	1.32	2.70	0.67	2.32	-
	774.2-70-M42X2-B	2.76	-	M 42 x 2	350	1.32	2.70	0.67	2.32	7.52
774.2-70-G11/2-A		2.76	G 1 1/2	-	350	1.59	2.70	0.67	2.32	-
	774.2-70-G11/2-B	2.76	G 1 1/2	-	350	1.59	2.70	0.67	2.32	7.52
774.2-70-G2-A		2.76	G 2	-	350	2.01	2.70	0.67	2.32	-
	774.2-70-G2-B	2.76	G 2	-	350	2.01	2.70	0.67	2.32	7.52

Référence
A - Sans jauge

Référence
B - Avec jauge

d₁

d₂

Pression d’ouverture
en mbar

d₃

d₄

l₁

l₂

l₃

774.2-42-M16X1.5-A

1.65

M 16 x 1.5

350

0.45

1.57

0.45

1.42

774.2-42-M16X1.5-B

1.65

M 16 x 1.5

350

0.45

1.57

0.45

1.42

7.64

774.2-42-G3/8-A

1.65

G 3/8

350

0.51

1.57

0.45

1.42

774.2-42-G3/8-B

1.65

G 3/8

350

0.51

1.57

0.45

1.42

7.64

774.2-42-G1/2-A

1.65

G 1/2

350

0.59

1.57

0.45

1.42

774.2-42-G1/2-B

1.65

G 1/2

350

0.59

1.57

0.45

1.42

7.64

774.2-42-M20X1.5-A

1.65

M 20 x 1.5

350

0.59

1.57

0.45

1.42

774.2-42-M20X1.5-B

1.65

M 20 x 1.5

350

0.59

1.57

0.45

1.42

7.64

774.2-42-G3/4-A

1.65

G 3/4

350

0.83

1.57

0.45

1.42

774.2-42-G3/4-B

1.65

G 3/4

350

0.83

1.57

0.45

1.42

7.64

774.2-57-G3/4-A

2.24

G 3/4

350

0.75

2.20

0.51

1.87

774.2-57-G3/4-B

2.24

G 3/4

350

0.75

2.20

0.51

1.87

7.48

774.2-57-G1-A

2.24

G 1

350

1.04

2.20

0.51

1.87

774.2-57-G1-B

2.24

G 1

350

1.04

2.20

0.51

1.87

7.48

774.2-70-G3/4-A

2.76

G 3/4

350

0.81

2.70

0.63

2.32

774.2-70-G3/4-B

2.76

G 3/4

350

0.81

2.70

0.63

2.32

7.48

774.2-70-G1-A

2.76

G 1

350

1.04

2.70

0.67

2.32

774.2-70-G1-B

2.76

G 1

350

1.04

2.70

0.67

2.32

7.52

774.2-70-G11/4-A

2.76

G 1 1/4

350

1.32

2.70

0.67

2.32

774.2-70-G11/4-B

2.76

G 1 1/4

350

1.32

2.70

0.67

2.32

7.52

774.2-70-M42X2-A

2.76

M 42 x 2

350

1.32

2.70

0.67

2.32

774.2-70-M42X2-B

2.76

M 42 x 2

350

1.32

2.70

0.67

2.32

7.52

774.2-70-G11/2-A

2.76

G 1 1/2

350

1.59

2.70

0.67

2.32

774.2-70-G11/2-B

2.76

G 1 1/2

350

1.59

2.70

0.67

2.32

7.52

774.2-70-G2-A

2.76

G 2

350

2.01

2.70

0.67

2.32

774.2-70-G2-B

2.76

G 2

350

2.01

2.70

0.67

2.32

7.52

d₁	d₂		Pression d’ouverture en mbar	d₃	d₄	l₁	l₂	l₃

1.65	-	M 16 x 1.5	350	0.45	1.57	0.45	1.42	7.64
1.65	G 3/8	-	350	0.51	1.57	0.45	1.42	7.64
1.65	G 1/2	M 20 x 1.5	350	0.59	1.57	0.45	1.42	7.64
1.65	G 3/4	-	350	0.83	1.57	0.45	1.42	7.64
2.24	G 3/4	-	350	0.75	2.20	0.51	1.87	7.48
2.24	G 1	-	350	1.04	2.20	0.51	1.87	7.48
2.76	G 3/4	-	350	0.81	2.70	0.63	2.32	7.48
2.76	G 1	-	350	1.04	2.70	0.67	2.32	7.52
2.76	G 1 1/4	M 42 x 2	350	1.32	2.70	0.67	2.32	7.52
2.76	G 1 1/2	-	350	1.59	2.70	0.67	2.32	7.52
2.76	G 2	-	350	2.01	2.70	0.67	2.32	7.52

d₁

d₂

Pression d’ouverture
en mbar

d₃

d₄

l₁

l₂

l₃

1.65

M 16 x 1.5

350

0.45

1.57

0.45

1.42

7.64

1.65

G 3/8

350

0.51

1.57

0.45

1.42

7.64

1.65

G 1/2

M 20 x 1.5

350

0.59

1.57

0.45

1.42

7.64

1.65

G 3/4

350

0.83

1.57

0.45

1.42

7.64

2.24

G 3/4

350

0.75

2.20

0.51

1.87

7.48

2.24

G 1

350

1.04

2.20

0.51

1.87

7.48

2.76

G 3/4

350

0.81

2.70

0.63

2.32

7.48

2.76

G 1

350

1.04

2.70

0.67

2.32

7.52

2.76

G 1 1/4

M 42 x 2

350

1.32

2.70

0.67

2.32

7.52

2.76

G 1 1/2

350

1.59

2.70

0.67

2.32

7.52

2.76

G 2

350

2.01

2.70

0.67

2.32

7.52
