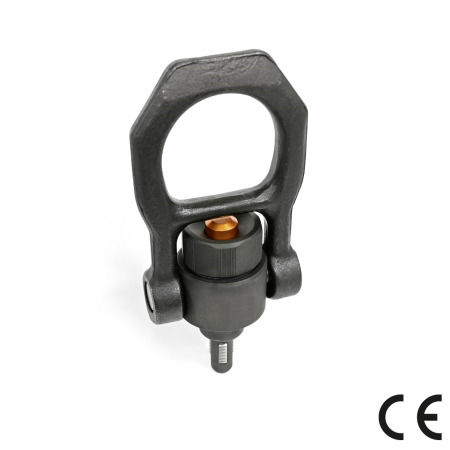

Broches de levage filetées GN 1135

Description du produit

Les broches de levage filetées GN 1135 sont des éléments de support conçus pour une utilisation rapide et facile. Il suffit d'appuyer sur le bouton d'actionnement pour déverrouiller les segments filetés et permettre à la broche d'entrer ou de sortir du filetage de montage. Il n'est ainsi plus nécessaire de perdre du temps à visser/dévisser comme c'est le cas avec les dispositifs de levage typiques tels que les anneaux de levage.

Si la résistance du matériau est suffisante, il suffit de prévoir des trous filetés de diamètre approprié pour utiliser les broches de levage filetées.

Pivotant à 180°, la manille tourne entièrement autour de la broche et s'aligne toujours dans le sens de la charge sans faire tourner la broche. Ceci permet d'éviter le dévissage de la broche de levage filetée et de soulever la pièce en toute sécurité. Le bouton est protégé contre tout actionnement involontaire par une barre de sécurité.

Spécifications

Broche / manille
AcierST
traité thermiquement, phosphate de manganèse

Segments filetés
Acier inox AISI 630
Durci par précipitation

Bouton-poussoir
Aluminium, orange anodisé

Ressort
Inox

RoHS

Votre contact

Vous recherchez un partenaire Winco à proximité?

Référence	d₁	l₁	d₂ -0.003	d₃	d₄	d₅	h₁	h₂	h₃	h₄	k₁	k₂	k₃	l₂	l₃	Max. couple en Nm	Charge nominale * F₁	F₂	F₃

1135-1/2X13-0.669-ST	1/2 x 13	0.669	0.416 -0.003	0.787	1.496	1.319	4.870	2.161	1.012	1.673	0.433	2.677	1.811	0.945	0.472	2	1529 lbf (6.8 kN)	764 lbf (3.4 kN)	607 lbf (2.7 kN)
1135-3/4X10-0.866-ST	3/4 x 10	0.866	0.640 -0.003	1.378	2.323	1.969	6.594	2.902	1.437	2.189	0.610	4.016	2.756	1.181	0.669	3	3619 lbf (16.1 kN)	1731 lbf (7.7 kN)	1124 lbf (5 kN)
1135-1X8-1.063-ST	1 x 8**	1.063	0.863 -0.003	1.378	2.323	1.969	6.811	3.118	1.654	2.189	0.610	4.016	2.756	1.417	0.866	3	4159 lbf (18.5 kN)	3147 lbf (14 kN)	2226 lbf (9.9 kN)
1135-M8-12-ST	M 8	0.472	0.261 -0.003	0.787	1.496	1.319	4.870	2.161	1.012	1.673	0.433	2.677	1.811	0.701	0.315	2	472 lbf (2.1 kN)	202 lbf (0.9 kN)	180 lbf (0.8 kN)
1135-M10-14-ST	M 10	0.551	0.329 -0.003	0.787	1.496	1.319	4.870	2.161	1.012	1.673	0.433	2.677	1.811	0.787	0.394	2	877 lbf (3.9 kN)	337 lbf (1.5 kN)	337 lbf (1.5 kN)
1135-M12-17-ST	M 12	0.669	0.396 -0.003	0.787	1.496	1.319	4.870	2.161	1.012	1.673	0.433	2.677	1.811	0.945	0.472	2	1394 lbf (6.2 kN)	562 lbf (2.5 kN)	517 lbf (2.3 kN)
1135-M16-17-ST	M 16	0.669	0.543 -0.003	0.787	1.496	1.319	4.870	2.161	1.012	1.673	0.433	2.677	1.811	0.945	0.472	2	1888 lbf (8.4 kN)	1012 lbf (4.5 kN)	944 lbf (4.2 kN)
1135-M20-22-ST	M 20	0.866	0.679 -0.003	1.378	2.323	1.969	6.594	2.902	1.437	2.189	0.610	4.016	2.756	1.181	0.669	3	3732 lbf (16.6 kN)	1731 lbf (7.7 kN)	1124 lbf (5 kN)

d₁	l₁	d₂ -0.003	d₃	d₄	d₅	h₁	h₂	h₃	h₄	k₁	k₂	k₃	l₂	l₃	Max. couple en Nm	Charge nominale * F₁	F₂	F₃

1/2 x 13	0.669	0.416	0.787	1.496	1.319	4.870	2.161	1.012	1.673	0.433	2.677	1.811	0.945	0.472	2	1529 lbf (6.8 kN)	764 lbf (3.4 kN)	607 lbf (2.7 kN)
3/4 x 10	0.866	0.640	1.378	2.323	1.969	6.594	2.902	1.437	2.189	0.610	4.016	2.756	1.181	0.669	3	3619 lbf (16.1 kN)	1731 lbf (7.7 kN)	1124 lbf (5 kN)
1 x 8**	1.063	0.863	1.378	2.323	1.969	6.811	3.118	1.654	2.189	0.610	4.016	2.756	1.417	0.866	3	4159 lbf (18.5 kN)	3147 lbf (14 kN)	2226 lbf (9.9 kN)

d₁	l₁	d₂ -0.003	d₃	d₄	d₅	h₁	h₂	h₃	h₄	k₁	k₂	k₃	l₂	l₃	Max. couple en Nm	Charge nominale * F₁	F₂	F₃

M 8	0.472	0.261	0.787	1.496	1.319	4.870	2.161	1.012	1.673	0.433	2.677	1.811	0.701	0.315	2	472 lbf (2.1 kN)	202 lbf (0.9 kN)	180 lbf (0.8 kN)
M 10	0.551	0.329	0.787	1.496	1.319	4.870	2.161	1.012	1.673	0.433	2.677	1.811	0.787	0.394	2	877 lbf (3.9 kN)	337 lbf (1.5 kN)	337 lbf (1.5 kN)
M 12	0.669	0.396	0.787	1.496	1.319	4.870	2.161	1.012	1.673	0.433	2.677	1.811	0.945	0.472	2	1394 lbf (6.2 kN)	562 lbf (2.5 kN)	517 lbf (2.3 kN)
M 16	0.669	0.543	0.787	1.496	1.319	4.870	2.161	1.012	1.673	0.433	2.677	1.811	0.945	0.472	2	1888 lbf (8.4 kN)	1012 lbf (4.5 kN)	944 lbf (4.2 kN)
M 20	0.866	0.679	1.378	2.323	1.969	6.594	2.902	1.437	2.189	0.610	4.016	2.756	1.181	0.669	3	3732 lbf (16.6 kN)	1731 lbf (7.7 kN)	1124 lbf (5 kN)
