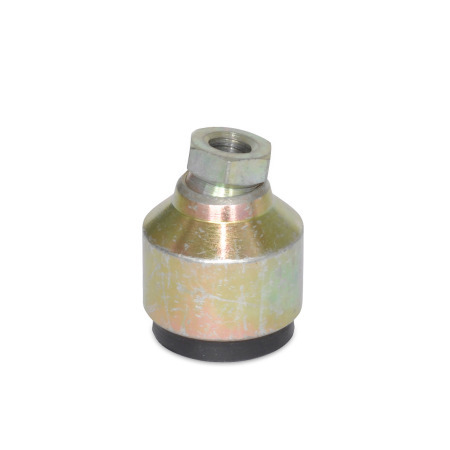

Pieds de mise à niveau antivibratoires MAVLM

Type: B - Avec patin à usage léger

Description du produit

Les pieds articulés anti-vibration pivotent de 10 à 15° sur tous les côtés de l'axe central pour s'adapter aux surfaces inégales.

Ils servent à réduire les vibrations transmises pour les machines de haute précision et informatisées. En utilisant le pied présentant la plage de charge maximale la plus proche du poids spécifique requis, vous pouvez réduire de 98 % les vibrations transmises sur la plupart des machines.

Pour s'assurer que la taille du pied de mise à niveau soit correcte, divisez le poids de la machine par le nombre de pieds requis. Cela équivaudra au nombre de livres ou à la charge par support.

Spécifications

Pied de mise à niveau
Acier zingué jaune à faible teneur en carbone

Articulation à rotule taraudée durcie, usinée dans une barre pleine

RoHS

Sur demande

À partir d'une quantité minimale donnée, les pieds de mise à niveau "ANTI-VIBE®" sont en inox.

Pièce sélectionnée

Référence B - Avec patin à usage léger	Référence C - Avec patin à usage moyen	Référence D - Avec patin à usage intensif	d₁	d₂	d₃	l₂	l₃	l₄	A/F	t	Charge maximale Usage léger	Charge maximale Usage moyen	Charge maximale Usage intensif	Fréquence naturelle (Hz) Usage léger	Fréquence naturelle (Hz) Usage moyen	Fréquence naturelle (Hz) Usage intensif


10NAVL/LGT	10NAVL/MDM	10NAVL/HEV	1.25	M 10	1.102	1.50	0.708	0.177	0.625	0.38	50.00 lbf (222.41 N)	100.00 lbf (444.82 N)	995 lbf (4425.98 N)	14	16	14
12NAVL/LGT	12NAVL/MDM	12NAVL/HEV	1.88	M 12	1.713	1.75	0.787	0.177	0.750	0.44	120 lbf (533.78 N)	240 lbf (1067.57 N)	2400 lbf (10675.73 N)	14	16	13
16NAVL/LGT	16NAVL/MDM	16NAVL/HEV	2.50	M 16	2.342	1.88	0.846	0.177	0.845	0.62	220 lbf (978.6 N)	440 lbf (1957.21 N)	4400 lbf (19572.17 N)	13.5	15	12.5
20NAVL/LGT	20NAVL/MDM	20NAVL/HEV	3.00	M 20	2.677	2.13	0.866	0.177	1.063	0.75	325 lbf (1445.67 N)	650 lbf (2891.34 N)	6500 lbf (28913.44 N)	13.5	15	12.5
24NAVL/LGT	24NAVL/MDM	24NAVL/HEV	4.00	M 24	3.779	2.50	0.866	0.177	1.375	0.81	590 lbf (2624.45 N)	1180 lbf (5248.9 N)	11800 lbf (52489.01 N)	13	13.5	11.5
30NAVL/LGT	30NAVL/MDM	30NAVL/HEV	6.00	M 30	5.709	2.88	0.750	0.177	1.875	1.00	1350 lbf (6005.09 N)	2710 lbf (12054.68 N)	27100 lbf (120546.8 N)	13	13	11

d₁	d₂	d₃	l₂	l₃	l₄	A/F	t	Charge maximale Usage léger	Charge maximale Usage moyen	Charge maximale Usage intensif	Fréquence naturelle (Hz) Usage léger	Fréquence naturelle (Hz) Usage moyen	Fréquence naturelle (Hz) Usage intensif

1.25	M 10	1.102	1.50	0.708	0.177	0.625	0.38	50.00 lbf (222.41 N)	100.00 lbf (444.82 N)	995 lbf (4425.98 N)	14	16	14
1.88	M 12	1.713	1.75	0.787	0.177	0.750	0.44	120 lbf (533.78 N)	240 lbf (1067.57 N)	2400 lbf (10675.73 N)	14	16	13
2.50	M 16	2.342	1.88	0.846	0.177	0.845	0.62	220 lbf (978.6 N)	440 lbf (1957.21 N)	4400 lbf (19572.17 N)	13.5	15	12.5
3.00	M 20	2.677	2.13	0.866	0.177	1.063	0.75	325 lbf (1445.67 N)	650 lbf (2891.34 N)	6500 lbf (28913.44 N)	13.5	15	12.5
4.00	M 24	3.779	2.50	0.866	0.177	1.375	0.81	590 lbf (2624.45 N)	1180 lbf (5248.9 N)	11800 lbf (52489.01 N)	13	13.5	11.5
6.00	M 30	5.709	2.88	0.750	0.177	1.875	1.00	1350 lbf (6005.09 N)	2710 lbf (12054.68 N)	27100 lbf (120546.8 N)	13	13	11
