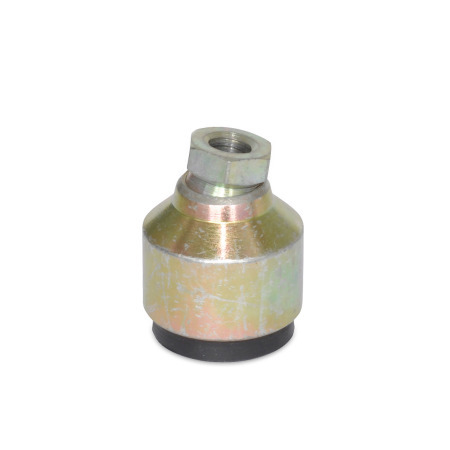

Pieds de mise à niveau antivibratoires AVLM

Type: B - Avec patin à usage léger

Description du produit

Les pieds de mise à niveau anti-vibration pivotent de 10 à 15° sur tous les côtés de l'axe central pour s'adapter aux surfaces inégales.

Ils servent à réduire les vibrations transmises pour les machines de haute précision et informatisées. En utilisant le pied présentant la plage de charge maximale la plus proche du poids spécifique requis, vous pouvez réduire de 98 % les vibrations transmises sur la plupart des machines.

Pour s'assurer que la taille du pied de mise à niveau soit correcte, divisez le poids de la machine par le nombre de pieds requis. Cela équivaudra au nombre de livres ou à la charge par support.

Spécifications

Pied de mise à niveau
Acier zingué jaune à faible teneur en carbone

Articulation à rotule taraudée durcie, usinée dans une barre pleine

RoHS

Sur demande

À partir d'une quantité minimale donnée, les pieds de mise à niveau "ANTI-VIBE®" sont en inox.

Pièce sélectionnée

Référence B - Avec patin à usage léger	Référence C - Avec patin à usage moyen	Référence D - Avec patin à usage intensif	d₁	d₂	d₃	l₂	l₃	l₄	A/F	t	Charge maximale Usage léger	Charge maximale Usage moyen	Charge maximale Usage intensif	Fréquence naturelle (Hz) Usage léger	Fréquence naturelle (Hz) Usage moyen	Fréquence naturelle (Hz) Usage intensif


6TAVL/LGT	6TAVL/MDM	6TAVL/HEV	1.25	3/8 x 16	1.102	1.50	0.708	0.177	0.625	0.38	50.00 lbf (222.41 N)	100.00 lbf (444.82 N)	995 lbf (4425.98 N)	14	16	14
8TAVL/LGT	8TAVL/MDM	8TAVL/HEV	1.88	1/2 x 13	1.713	1.75	0.787	0.177	0.750	0.44	120 lbf (533.78 N)	240 lbf (1067.57 N)	2400 lbf (10675.73 N)	14	16	13
10TAVL/LGT	10TAVL/MDM	10TAVL/HEV	2.50	5/8 x 11	2.342	1.88	0.846	0.177	0.845	0.62	220 lbf (978.6 N)	440 lbf (1957.21 N)	4400 lbf (19572.17 N)	13.5	15	12.5
11TAVL/LGT	11TAVL/MDM	11TAVL/HEV	3.00	3/4 x 10	2.677	2.13	0.866	0.177	1.063	0.75	325 lbf (1445.67 N)	650 lbf (2891.34 N)	6500 lbf (28913.44 N)	13.5	15	12.5
12TAVL/LGT	12TAVL/MDM	12TAVL/HEV	4.00	1 x 8	3.779	2.50	0.866	0.177	1.375	0.81	590 lbf (2624.45 N)	1180 lbf (5248.9 N)	11800 lbf (52489.01 N)	13	13.5	11.5
16TAVL/LGT	16TAVL/MDM	16TAVL/HEV	6.00	1 1/4 x 7	5.709	2.88	0.750	0.177	1.875	1.00	1350 lbf (6005.09 N)	2710 lbf (12054.68 N)	27100 lbf (120546.8 N)	13	13	11

d₁	d₂	d₃	l₂	l₃	l₄	A/F	t	Charge maximale Usage léger	Charge maximale Usage moyen	Charge maximale Usage intensif	Fréquence naturelle (Hz) Usage léger	Fréquence naturelle (Hz) Usage moyen	Fréquence naturelle (Hz) Usage intensif

1.25	3/8 x 16	1.102	1.50	0.708	0.177	0.625	0.38	50.00 lbf (222.41 N)	100.00 lbf (444.82 N)	995 lbf (4425.98 N)	14	16	14
1.88	1/2 x 13	1.713	1.75	0.787	0.177	0.750	0.44	120 lbf (533.78 N)	240 lbf (1067.57 N)	2400 lbf (10675.73 N)	14	16	13
2.50	5/8 x 11	2.342	1.88	0.846	0.177	0.845	0.62	220 lbf (978.6 N)	440 lbf (1957.21 N)	4400 lbf (19572.17 N)	13.5	15	12.5
3.00	3/4 x 10	2.677	2.13	0.866	0.177	1.063	0.75	325 lbf (1445.67 N)	650 lbf (2891.34 N)	6500 lbf (28913.44 N)	13.5	15	12.5
4.00	1 x 8	3.779	2.50	0.866	0.177	1.375	0.81	590 lbf (2624.45 N)	1180 lbf (5248.9 N)	11800 lbf (52489.01 N)	13	13.5	11.5
6.00	1 1/4 x 7	5.709	2.88	0.750	0.177	1.875	1.00	1350 lbf (6005.09 N)	2710 lbf (12054.68 N)	27100 lbf (120546.8 N)	13	13	11

Référence

Total (net)

Can$20.18

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	49	Can$20.18
50	99	Can$18.50
100	249	Can$16.81
≥ 250		Can$15.13

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: -

Si le poids n'est pas indiqué, veuillez contacter notre service des ventes pour plus d'informations.
