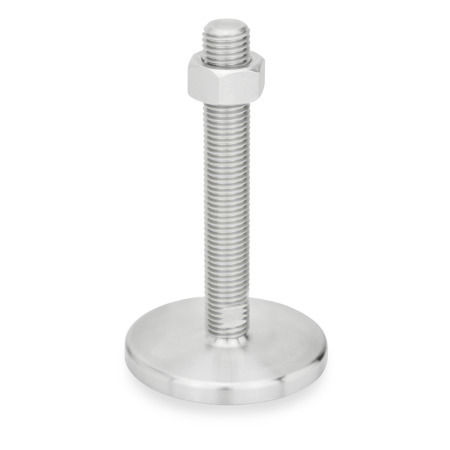

GN 22 Pieds de machine Inox, sans trous de montage, plaque de base tournée

Pieds de machine GN 22: Inox, sans trous de montage, plaque de base tournée

Type (Plaque de base): D0 - Finement tourné, sans sous-couche en caoutchouc
Type de tige filetée: TK - Avec écrou, clé plate en bas

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Fiche standard GN 22 Imprimer cette page Load Rating Information Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

Les pieds de machine GN 22 sont particulièrement adaptés aux environnements agressifs.

Les pieds de machine sont livrés assemblés et ne peuvent pas être démontés.

Spécifications

Plaque de base
Inox AISI 316L

Tige filetée
Inox AISI 316L

Écrous à 6 pans ISO 4032
Inox

Vis de montage
Inox

Sous-couche en caoutchouc
Caoutchouc acrylonitrile butadiène (NBR)

Noir
Dureté de 70 Shore A
Inséré

RoHS

GN 22 Pieds de machine en inox AISI 316L, sans trous de montage, plaque de base tournée schéma

Masquer schéma technique

Options de pièce / Tableau

Type (Plaque de base)

D0	Finement tourné, sans sous-couche en caoutchouc
D1	Finement tourné, avec sous-couche en caoutchouc, noir

Type de tige filetée

S	Sans écrou hexagonal externe en bas
SK	Avec écrou externe hexagonal externe en bas
T	Sans écrou, clé plate en bas
TK	Avec écrou, clé plate en bas

Référence D0 - Finement tourné, sans sous-couche en caoutchouc	Référence D1 - Finement tourné, avec sous-couche en caoutchouc, noir	d₁	d₂	l₁ Version S / SK	Version T / TK

22-80-M8-40-D0-S		3.15	M 8	1.57	-
	22-80-M8-40-D1-S	3.15	M 8	1.57	-
22-80-M8-50-D0-S		3.15	M 8	1.97	-
	22-80-M8-50-D1-S	3.15	M 8	1.97	-
22-80-M8-63-D0-S		3.15	M 8	2.48	-
	22-80-M8-63-D1-S	3.15	M 8	2.48	-
22-80-M10-50-D0-S		3.15	M 10	1.97	-
	22-80-M10-50-D1-S	3.15	M 10	1.97	-
22-80-M10-60-D0-S		3.15	M 10	2.36	-
	22-80-M10-60-D1-S	3.15	M 10	2.36	-
22-80-M10-80-D0-S		3.15	M 10	3.15	-
	22-80-M10-80-D1-S	3.15	M 10	3.15	-
22-80-M10-100-D0-S		3.15	M 10	3.94	-
	22-80-M10-100-D1-S	3.15	M 10	3.94	-
22-80-M12-60-D0-S		3.15	M 12	2.36	-
	22-80-M12-60-D1-S	3.15	M 12	2.36	-
22-80-M12-80-D0-S		3.15	M 12	3.15	-
	22-80-M12-80-D1-S	3.15	M 12	3.15	-
22-80-M12-100-D0-S		3.15	M 12	3.94	-
	22-80-M12-100-D1-S	3.15	M 12	3.94	-
22-80-M12-125-D0-S		3.15	M 12	4.92	-
	22-80-M12-125-D1-S	3.15	M 12	4.92	-
22-100-M8-40-D0-S		3.94	M 8	1.57	-
	22-100-M8-40-D1-S	3.94	M 8	1.57	-
22-100-M8-50-D0-S		3.94	M 8	1.97	-
	22-100-M8-50-D1-S	3.94	M 8	1.97	-
22-100-M8-63-D0-S		3.94	M 8	2.48	-
	22-100-M8-63-D1-S	3.94	M 8	2.48	-
22-100-M10-50-D0-S		3.94	M 10	1.97	-
	22-100-M10-50-D1-S	3.94	M 10	1.97	-
22-100-M10-60-D0-S		3.94	M 10	2.36	-
	22-100-M10-60-D1-S	3.94	M 10	2.36	-
22-100-M10-80-D0-S		3.94	M 10	3.15	-
	22-100-M10-80-D1-S	3.94	M 10	3.15	-
22-100-M10-100-D0-S		3.94	M 10	3.94	-
	22-100-M10-100-D1-S	3.94	M 10	3.94	-
22-100-M12-60-D0-S		3.94	M 12	2.36	-
	22-100-M12-60-D1-S	3.94	M 12	2.36	-
22-100-M12-80-D0-S		3.94	M 12	3.15	-
	22-100-M12-80-D1-S	3.94	M 12	3.15	-
22-100-M12-100-D0-S		3.94	M 12	3.94	-
	22-100-M12-100-D1-S	3.94	M 12	3.94	-
22-100-M12-125-D0-S		3.94	M 12	4.92	-
	22-100-M12-125-D1-S	3.94	M 12	4.92	-

Référence D0 - Finement tourné, sans sous-couche en caoutchouc	Référence D1 - Finement tourné, avec sous-couche en caoutchouc, noir	d₁	d₂	l₁ Version S / SK	Version T / TK

22-80-M8-40-D0-SK		3.15	M 8	1.57	-
	22-80-M8-40-D1-SK	3.15	M 8	1.57	-
22-80-M8-50-D0-SK		3.15	M 8	1.97	-
	22-80-M8-50-D1-SK	3.15	M 8	1.97	-
22-80-M8-63-D0-SK		3.15	M 8	2.48	-
	22-80-M8-63-D1-SK	3.15	M 8	2.48	-
22-80-M10-50-D0-SK		3.15	M 10	1.97	-
	22-80-M10-50-D1-SK	3.15	M 10	1.97	-
22-80-M10-60-D0-SK		3.15	M 10	2.36	-
	22-80-M10-60-D1-SK	3.15	M 10	2.36	-
22-80-M10-80-D0-SK		3.15	M 10	3.15	-
	22-80-M10-80-D1-SK	3.15	M 10	3.15	-
22-80-M10-100-D0-SK		3.15	M 10	3.94	-
	22-80-M10-100-D1-SK	3.15	M 10	3.94	-
22-80-M12-60-D0-SK		3.15	M 12	2.36	-
	22-80-M12-60-D1-SK	3.15	M 12	2.36	-
22-80-M12-80-D0-SK		3.15	M 12	3.15	-
	22-80-M12-80-D1-SK	3.15	M 12	3.15	-
22-80-M12-100-D0-SK		3.15	M 12	3.94	-
	22-80-M12-100-D1-SK	3.15	M 12	3.94	-
22-80-M12-125-D0-SK		3.15	M 12	4.92	-
	22-80-M12-125-D1-SK	3.15	M 12	4.92	-
22-100-M8-40-D0-SK		3.94	M 8	1.57	-
	22-100-M8-40-D1-SK	3.94	M 8	1.57	-
22-100-M8-50-D0-SK		3.94	M 8	1.97	-
	22-100-M8-50-D1-SK	3.94	M 8	1.97	-
22-100-M8-63-D0-SK		3.94	M 8	2.48	-
	22-100-M8-63-D1-SK	3.94	M 8	2.48	-
22-100-M10-50-D0-SK		3.94	M 10	1.97	-
	22-100-M10-50-D1-SK	3.94	M 10	1.97	-
22-100-M10-60-D0-SK		3.94	M 10	2.36	-
	22-100-M10-60-D1-SK	3.94	M 10	2.36	-
22-100-M10-80-D0-SK		3.94	M 10	3.15	-
	22-100-M10-80-D1-SK	3.94	M 10	3.15	-
22-100-M10-100-D0-SK		3.94	M 10	3.94	-
	22-100-M10-100-D1-SK	3.94	M 10	3.94	-
22-100-M12-60-D0-SK		3.94	M 12	2.36	-
	22-100-M12-60-D1-SK	3.94	M 12	2.36	-
22-100-M12-80-D0-SK		3.94	M 12	3.15	-
	22-100-M12-80-D1-SK	3.94	M 12	3.15	-
22-100-M12-100-D0-SK		3.94	M 12	3.94	-
	22-100-M12-100-D1-SK	3.94	M 12	3.94	-
22-100-M12-125-D0-SK		3.94	M 12	4.92	-
	22-100-M12-125-D1-SK	3.94	M 12	4.92	-

Référence D0 - Finement tourné, sans sous-couche en caoutchouc	Référence D1 - Finement tourné, avec sous-couche en caoutchouc, noir	d₁	d₂	l₁ Version S / SK	Version T / TK

22-80-M16-75-D0-T		3.15	M 16	-	2.95
	22-80-M16-75-D1-T	3.15	M 16	-	2.95
22-80-M16-100-D0-T		3.15	M 16	-	3.94
	22-80-M16-100-D1-T	3.15	M 16	-	3.94
22-80-M16-125-D0-T		3.15	M 16	-	4.92
	22-80-M16-125-D1-T	3.15	M 16	-	4.92
22-80-M16-150-D0-T		3.15	M 16	-	5.91
	22-80-M16-150-D1-T	3.15	M 16	-	5.91
22-80-M16-200-D0-T		3.15	M 16	-	7.87
	22-80-M16-200-D1-T	3.15	M 16	-	7.87
22-80-M16-250-D0-T		3.15	M 16	-	9.84
	22-80-M16-250-D1-T	3.15	M 16	-	9.84
22-80-M20-75-D0-T		3.15	M 20	-	2.95
	22-80-M20-75-D1-T	3.15	M 20	-	2.95
22-80-M20-100-D0-T		3.15	M 20	-	3.94
	22-80-M20-100-D1-T	3.15	M 20	-	3.94
22-80-M20-125-D0-T		3.15	M 20	-	4.92
	22-80-M20-125-D1-T	3.15	M 20	-	4.92
22-80-M20-150-D0-T		3.15	M 20	-	5.91
	22-80-M20-150-D1-T	3.15	M 20	-	5.91
22-80-M20-200-D0-T		3.15	M 20	-	7.87
	22-80-M20-200-D1-T	3.15	M 20	-	7.87
22-80-M20-250-D0-T		3.15	M 20	-	9.84
	22-80-M20-250-D1-T	3.15	M 20	-	9.84
22-80-M24-100-D0-T		3.15	M 24	-	3.94
	22-80-M24-100-D1-T	3.15	M 24	-	3.94
22-80-M24-125-D0-T		3.15	M 24	-	4.92
	22-80-M24-125-D1-T	3.15	M 24	-	4.92
22-80-M24-150-D0-T		3.15	M 24	-	5.91
	22-80-M24-150-D1-T	3.15	M 24	-	5.91
22-80-M24-200-D0-T		3.15	M 24	-	7.87
	22-80-M24-200-D1-T	3.15	M 24	-	7.87
22-80-M24-300-D0-T		3.15	M 24	-	11.81
	22-80-M24-300-D1-T	3.15	M 24	-	11.81
22-100-M16-75-D0-T		3.94	M 16	-	2.95
	22-100-M16-75-D1-T	3.94	M 16	-	2.95
22-100-M16-100-D0-T		3.94	M 16	-	3.94
	22-100-M16-100-D1-T	3.94	M 16	-	3.94
22-100-M16-125-D0-T		3.94	M 16	-	4.92
	22-100-M16-125-D1-T	3.94	M 16	-	4.92
22-100-M16-150-D0-T		3.94	M 16	-	5.91
	22-100-M16-150-D1-T	3.94	M 16	-	5.91
22-100-M16-200-D0-T		3.94	M 16	-	7.87
	22-100-M16-200-D1-T	3.94	M 16	-	7.87
22-100-M16-250-D0-T		3.94	M 16	-	9.84
	22-100-M16-250-D1-T	3.94	M 16	-	9.84
22-100-M20-75-D0-T		3.94	M 20	-	2.95
	22-100-M20-75-D1-T	3.94	M 20	-	2.95
22-100-M20-100-D0-T		3.94	M 20	-	3.94
	22-100-M20-100-D1-T	3.94	M 20	-	3.94
22-100-M20-125-D0-T		3.94	M 20	-	4.92
	22-100-M20-125-D1-T	3.94	M 20	-	4.92
22-100-M20-150-D0-T		3.94	M 20	-	5.91
	22-100-M20-150-D1-T	3.94	M 20	-	5.91
22-100-M20-200-D0-T		3.94	M 20	-	7.87
	22-100-M20-200-D1-T	3.94	M 20	-	7.87
22-100-M20-250-D0-T		3.94	M 20	-	9.84
	22-100-M20-250-D1-T	3.94	M 20	-	9.84
22-100-M24-100-D0-T		3.94	M 24	-	3.94
	22-100-M24-100-D1-T	3.94	M 24	-	3.94
22-100-M24-125-D0-T		3.94	M 24	-	4.92
	22-100-M24-125-D1-T	3.94	M 24	-	4.92
22-100-M24-150-D0-T		3.94	M 24	-	5.91
	22-100-M24-150-D1-T	3.94	M 24	-	5.91
22-100-M24-200-D0-T		3.94	M 24	-	7.87
	22-100-M24-200-D1-T	3.94	M 24	-	7.87
22-100-M24-300-D0-T		3.94	M 24	-	11.81
	22-100-M24-300-D1-T	3.94	M 24	-	11.81
22-120-M20-75-D0-T		4.72	M 20	-	2.95
	22-120-M20-75-D1-T	4.72	M 20	-	2.95
22-120-M20-100-D0-T		4.72	M 20	-	3.94
	22-120-M20-100-D1-T	4.72	M 20	-	3.94
22-120-M20-125-D0-T		4.72	M 20	-	4.92
	22-120-M20-125-D1-T	4.72	M 20	-	4.92
22-120-M20-150-D0-T		4.72	M 20	-	5.91
	22-120-M20-150-D1-T	4.72	M 20	-	5.91
22-120-M20-200-D0-T		4.72	M 20	-	7.87
	22-120-M20-200-D1-T	4.72	M 20	-	7.87
22-120-M20-250-D0-T		4.72	M 20	-	9.84
	22-120-M20-250-D1-T	4.72	M 20	-	9.84
22-120-M24-100-D0-T		4.72	M 24	-	3.94
	22-120-M24-100-D1-T	4.72	M 24	-	3.94
22-120-M24-125-D0-T		4.72	M 24	-	4.92
	22-120-M24-125-D1-T	4.72	M 24	-	4.92
22-120-M24-150-D0-T		4.72	M 24	-	5.91
	22-120-M24-150-D1-T	4.72	M 24	-	5.91
22-120-M24-200-D0-T		4.72	M 24	-	7.87
	22-120-M24-200-D1-T	4.72	M 24	-	7.87
22-120-M24-300-D0-T		4.72	M 24	-	11.81
	22-120-M24-300-D1-T	4.72	M 24	-	11.81

Référence D0 - Finement tourné, sans sous-couche en caoutchouc	Référence D1 - Finement tourné, avec sous-couche en caoutchouc, noir	d₁	d₂	l₁ Version S / SK	Version T / TK

22-80-M16-75-D0-TK		3.15	M 16	-	2.95
	22-80-M16-75-D1-TK	3.15	M 16	-	2.95
22-80-M16-100-D0-TK		3.15	M 16	-	3.94
	22-80-M16-100-D1-TK	3.15	M 16	-	3.94
22-80-M16-125-D0-TK		3.15	M 16	-	4.92
	22-80-M16-125-D1-TK	3.15	M 16	-	4.92
22-80-M16-150-D0-TK		3.15	M 16	-	5.91
	22-80-M16-150-D1-TK	3.15	M 16	-	5.91
22-80-M16-200-D0-TK		3.15	M 16	-	7.87
	22-80-M16-200-D1-TK	3.15	M 16	-	7.87
22-80-M16-250-D0-TK		3.15	M 16	-	9.84
	22-80-M16-250-D1-TK	3.15	M 16	-	9.84
22-80-M20-75-D0-TK		3.15	M 20	-	2.95
	22-80-M20-75-D1-TK	3.15	M 20	-	2.95
22-80-M20-100-D0-TK		3.15	M 20	-	3.94
	22-80-M20-100-D1-TK	3.15	M 20	-	3.94
22-80-M20-125-D0-TK		3.15	M 20	-	4.92
	22-80-M20-125-D1-TK	3.15	M 20	-	4.92
22-80-M20-150-D0-TK		3.15	M 20	-	5.91
	22-80-M20-150-D1-TK	3.15	M 20	-	5.91
22-80-M20-200-D0-TK		3.15	M 20	-	7.87
	22-80-M20-200-D1-TK	3.15	M 20	-	7.87
22-80-M20-250-D0-TK		3.15	M 20	-	9.84
	22-80-M20-250-D1-TK	3.15	M 20	-	9.84
22-80-M24-100-D0-TK		3.15	M 24	-	3.94
	22-80-M24-100-D1-TK	3.15	M 24	-	3.94
22-80-M24-125-D0-TK		3.15	M 24	-	4.92
	22-80-M24-125-D1-TK	3.15	M 24	-	4.92
22-80-M24-150-D0-TK		3.15	M 24	-	5.91
	22-80-M24-150-D1-TK	3.15	M 24	-	5.91
22-80-M24-200-D0-TK		3.15	M 24	-	7.87
	22-80-M24-200-D1-TK	3.15	M 24	-	7.87
22-80-M24-300-D0-TK		3.15	M 24	-	11.81
	22-80-M24-300-D1-TK	3.15	M 24	-	11.81
22-100-M16-75-D0-TK		3.94	M 16	-	2.95
	22-100-M16-75-D1-TK	3.94	M 16	-	2.95
22-100-M16-100-D0-TK		3.94	M 16	-	3.94
	22-100-M16-100-D1-TK	3.94	M 16	-	3.94
22-100-M16-125-D0-TK		3.94	M 16	-	4.92
	22-100-M16-125-D1-TK	3.94	M 16	-	4.92
22-100-M16-150-D0-TK		3.94	M 16	-	5.91
	22-100-M16-150-D1-TK	3.94	M 16	-	5.91
22-100-M16-200-D0-TK		3.94	M 16	-	7.87
	22-100-M16-200-D1-TK	3.94	M 16	-	7.87
22-100-M16-250-D0-TK		3.94	M 16	-	9.84
	22-100-M16-250-D1-TK	3.94	M 16	-	9.84
22-100-M20-75-D0-TK		3.94	M 20	-	2.95
	22-100-M20-75-D1-TK	3.94	M 20	-	2.95
22-100-M20-100-D0-TK		3.94	M 20	-	3.94
	22-100-M20-100-D1-TK	3.94	M 20	-	3.94
22-100-M20-125-D0-TK		3.94	M 20	-	4.92
	22-100-M20-125-D1-TK	3.94	M 20	-	4.92
22-100-M20-150-D0-TK		3.94	M 20	-	5.91
	22-100-M20-150-D1-TK	3.94	M 20	-	5.91
22-100-M20-200-D0-TK		3.94	M 20	-	7.87
	22-100-M20-200-D1-TK	3.94	M 20	-	7.87
22-100-M20-250-D0-TK		3.94	M 20	-	9.84
	22-100-M20-250-D1-TK	3.94	M 20	-	9.84
22-100-M24-100-D0-TK		3.94	M 24	-	3.94
	22-100-M24-100-D1-TK	3.94	M 24	-	3.94
22-100-M24-125-D0-TK		3.94	M 24	-	4.92
	22-100-M24-125-D1-TK	3.94	M 24	-	4.92
22-100-M24-150-D0-TK		3.94	M 24	-	5.91
	22-100-M24-150-D1-TK	3.94	M 24	-	5.91
22-100-M24-200-D0-TK		3.94	M 24	-	7.87
	22-100-M24-200-D1-TK	3.94	M 24	-	7.87
22-100-M24-300-D0-TK		3.94	M 24	-	11.81
	22-100-M24-300-D1-TK	3.94	M 24	-	11.81
22-120-M20-75-D0-TK		4.72	M 20	-	2.95
	22-120-M20-75-D1-TK	4.72	M 20	-	2.95
22-120-M20-100-D0-TK		4.72	M 20	-	3.94
	22-120-M20-100-D1-TK	4.72	M 20	-	3.94
22-120-M20-125-D0-TK		4.72	M 20	-	4.92
	22-120-M20-125-D1-TK	4.72	M 20	-	4.92
22-120-M20-150-D0-TK		4.72	M 20	-	5.91
	22-120-M20-150-D1-TK	4.72	M 20	-	5.91
22-120-M20-200-D0-TK		4.72	M 20	-	7.87
	22-120-M20-200-D1-TK	4.72	M 20	-	7.87
22-120-M20-250-D0-TK		4.72	M 20	-	9.84
	22-120-M20-250-D1-TK	4.72	M 20	-	9.84
22-120-M24-100-D0-TK		4.72	M 24	-	3.94
	22-120-M24-100-D1-TK	4.72	M 24	-	3.94
22-120-M24-125-D0-TK		4.72	M 24	-	4.92
	22-120-M24-125-D1-TK	4.72	M 24	-	4.92
22-120-M24-150-D0-TK		4.72	M 24	-	5.91
	22-120-M24-150-D1-TK	4.72	M 24	-	5.91
22-120-M24-200-D0-TK		4.72	M 24	-	7.87
	22-120-M24-200-D1-TK	4.72	M 24	-	7.87
22-120-M24-300-D0-TK		4.72	M 24	-	11.81
	22-120-M24-300-D1-TK	4.72	M 24	-	11.81

Type de tige filetée: S - Sans écrou hexagonal externe en bas

Afficher / Masquer colonnes

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂	h₁	h₂	h₃	h₄	A/F₁	A/F₂	Charge statique Version S / SK	Version T / TK

3.15	M 8	0.33	-	0.77	-	0.67	-	1349 lbf (6 kN)	-
3.15	M 8	0.33	0.08	0.77	-	0.67	-	1349 lbf (6 kN)	-
3.15	M 8	0.33	-	0.77	-	0.67	-	1349 lbf (6 kN)	-
3.15	M 8	0.33	0.08	0.77	-	0.67	-	1349 lbf (6 kN)	-
3.15	M 8	0.33	-	0.77	-	0.67	-	1349 lbf (6 kN)	-
3.15	M 8	0.33	0.08	0.77	-	0.67	-	1349 lbf (6 kN)	-
3.15	M 10	0.33	-	0.77	-	0.67	-	2473 lbf (11 kN)	-
3.15	M 10	0.33	0.08	0.77	-	0.67	-	2473 lbf (11 kN)	-
3.15	M 10	0.33	-	0.77	-	0.67	-	2473 lbf (11 kN)	-
3.15	M 10	0.33	0.08	0.77	-	0.67	-	2473 lbf (11 kN)	-
3.15	M 10	0.33	-	0.77	-	0.67	-	2473 lbf (11 kN)	-
3.15	M 10	0.33	0.08	0.77	-	0.67	-	2473 lbf (11 kN)	-
3.15	M 10	0.33	-	0.77	-	0.67	-	2473 lbf (11 kN)	-
3.15	M 10	0.33	0.08	0.77	-	0.67	-	2473 lbf (11 kN)	-
3.15	M 12	0.33	-	0.77	-	0.67	-	3597 lbf (16 kN)	-
3.15	M 12	0.33	0.08	0.77	-	0.67	-	3597 lbf (16 kN)	-
3.15	M 12	0.33	-	0.77	-	0.67	-	3597 lbf (16 kN)	-
3.15	M 12	0.33	0.08	0.77	-	0.67	-	3597 lbf (16 kN)	-
3.15	M 12	0.33	-	0.77	-	0.67	-	3597 lbf (16 kN)	-
3.15	M 12	0.33	0.08	0.77	-	0.67	-	3597 lbf (16 kN)	-
3.15	M 12	0.33	-	0.77	-	0.67	-	3597 lbf (16 kN)	-
3.15	M 12	0.33	0.08	0.77	-	0.67	-	3597 lbf (16 kN)	-
3.94	M 8	0.35	-	0.81	-	0.67	-	1349 lbf (6 kN)	-
3.94	M 8	0.35	0.12	0.81	-	0.67	-	1349 lbf (6 kN)	-
3.94	M 8	0.35	-	0.81	-	0.67	-	1349 lbf (6 kN)	-
3.94	M 8	0.35	0.12	0.81	-	0.67	-	1349 lbf (6 kN)	-
3.94	M 8	0.35	-	0.81	-	0.67	-	1349 lbf (6 kN)	-
3.94	M 8	0.35	0.12	0.81	-	0.67	-	1349 lbf (6 kN)	-
3.94	M 10	0.35	-	0.81	-	0.67	-	2473 lbf (11 kN)	-
3.94	M 10	0.35	0.12	0.81	-	0.67	-	2473 lbf (11 kN)	-
3.94	M 10	0.35	-	0.81	-	0.67	-	2473 lbf (11 kN)	-
3.94	M 10	0.35	0.12	0.81	-	0.67	-	2473 lbf (11 kN)	-
3.94	M 10	0.35	-	0.81	-	0.67	-	2473 lbf (11 kN)	-
3.94	M 10	0.35	0.12	0.81	-	0.67	-	2473 lbf (11 kN)	-
3.94	M 10	0.35	-	0.81	-	0.67	-	2473 lbf (11 kN)	-
3.94	M 10	0.35	0.12	0.81	-	0.67	-	2473 lbf (11 kN)	-
3.94	M 12	0.35	-	0.81	-	0.67	-	3597 lbf (16 kN)	-
3.94	M 12	0.35	0.12	0.81	-	0.67	-	3597 lbf (16 kN)	-
3.94	M 12	0.35	-	0.81	-	0.67	-	3597 lbf (16 kN)	-
3.94	M 12	0.35	0.12	0.81	-	0.67	-	3597 lbf (16 kN)	-
3.94	M 12	0.35	-	0.81	-	0.67	-	3597 lbf (16 kN)	-
3.94	M 12	0.35	0.12	0.81	-	0.67	-	3597 lbf (16 kN)	-
3.94	M 12	0.35	-	0.81	-	0.67	-	3597 lbf (16 kN)	-
3.94	M 12	0.35	0.12	0.81	-	0.67	-	3597 lbf (16 kN)	-

Type de tige filetée: SK - Avec écrou externe hexagonal externe en bas

Afficher / Masquer colonnes

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂	h₁	h₂	h₃	h₄	A/F₁	A/F₂	Charge statique Version S / SK	Version T / TK

3.15	M 8	0.33	-	0.77	-	0.67	-	1349 lbf (6 kN)	-
3.15	M 8	0.33	0.08	0.77	-	0.67	-	1349 lbf (6 kN)	-
3.15	M 8	0.33	-	0.77	-	0.67	-	1349 lbf (6 kN)	-
3.15	M 8	0.33	0.08	0.77	-	0.67	-	1349 lbf (6 kN)	-
3.15	M 8	0.33	-	0.77	-	0.67	-	1349 lbf (6 kN)	-
3.15	M 8	0.33	0.08	0.77	-	0.67	-	1349 lbf (6 kN)	-
3.15	M 10	0.33	-	0.77	-	0.67	-	2473 lbf (11 kN)	-
3.15	M 10	0.33	0.08	0.77	-	0.67	-	2473 lbf (11 kN)	-
3.15	M 10	0.33	-	0.77	-	0.67	-	2473 lbf (11 kN)	-
3.15	M 10	0.33	0.08	0.77	-	0.67	-	2473 lbf (11 kN)	-
3.15	M 10	0.33	-	0.77	-	0.67	-	2473 lbf (11 kN)	-
3.15	M 10	0.33	0.08	0.77	-	0.67	-	2473 lbf (11 kN)	-
3.15	M 10	0.33	-	0.77	-	0.67	-	2473 lbf (11 kN)	-
3.15	M 10	0.33	0.08	0.77	-	0.67	-	2473 lbf (11 kN)	-
3.15	M 12	0.33	-	0.77	-	0.67	-	3597 lbf (16 kN)	-
3.15	M 12	0.33	0.08	0.77	-	0.67	-	3597 lbf (16 kN)	-
3.15	M 12	0.33	-	0.77	-	0.67	-	3597 lbf (16 kN)	-
3.15	M 12	0.33	0.08	0.77	-	0.67	-	3597 lbf (16 kN)	-
3.15	M 12	0.33	-	0.77	-	0.67	-	3597 lbf (16 kN)	-
3.15	M 12	0.33	0.08	0.77	-	0.67	-	3597 lbf (16 kN)	-
3.15	M 12	0.33	-	0.77	-	0.67	-	3597 lbf (16 kN)	-
3.15	M 12	0.33	0.08	0.77	-	0.67	-	3597 lbf (16 kN)	-
3.94	M 8	0.35	-	0.81	-	0.67	-	1349 lbf (6 kN)	-
3.94	M 8	0.35	0.12	0.81	-	0.67	-	1349 lbf (6 kN)	-
3.94	M 8	0.35	-	0.81	-	0.67	-	1349 lbf (6 kN)	-
3.94	M 8	0.35	0.12	0.81	-	0.67	-	1349 lbf (6 kN)	-
3.94	M 8	0.35	-	0.81	-	0.67	-	1349 lbf (6 kN)	-
3.94	M 8	0.35	0.12	0.81	-	0.67	-	1349 lbf (6 kN)	-
3.94	M 10	0.35	-	0.81	-	0.67	-	2473 lbf (11 kN)	-
3.94	M 10	0.35	0.12	0.81	-	0.67	-	2473 lbf (11 kN)	-
3.94	M 10	0.35	-	0.81	-	0.67	-	2473 lbf (11 kN)	-
3.94	M 10	0.35	0.12	0.81	-	0.67	-	2473 lbf (11 kN)	-
3.94	M 10	0.35	-	0.81	-	0.67	-	2473 lbf (11 kN)	-
3.94	M 10	0.35	0.12	0.81	-	0.67	-	2473 lbf (11 kN)	-
3.94	M 10	0.35	-	0.81	-	0.67	-	2473 lbf (11 kN)	-
3.94	M 10	0.35	0.12	0.81	-	0.67	-	2473 lbf (11 kN)	-
3.94	M 12	0.35	-	0.81	-	0.67	-	3597 lbf (16 kN)	-
3.94	M 12	0.35	0.12	0.81	-	0.67	-	3597 lbf (16 kN)	-
3.94	M 12	0.35	-	0.81	-	0.67	-	3597 lbf (16 kN)	-
3.94	M 12	0.35	0.12	0.81	-	0.67	-	3597 lbf (16 kN)	-
3.94	M 12	0.35	-	0.81	-	0.67	-	3597 lbf (16 kN)	-
3.94	M 12	0.35	0.12	0.81	-	0.67	-	3597 lbf (16 kN)	-
3.94	M 12	0.35	-	0.81	-	0.67	-	3597 lbf (16 kN)	-
3.94	M 12	0.35	0.12	0.81	-	0.67	-	3597 lbf (16 kN)	-

Type de tige filetée: T - Sans écrou, clé plate en bas

Afficher / Masquer colonnes

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂	h₁	h₂	h₃	h₄	A/F₁	A/F₂	Charge statique Version S / SK	Version T / TK

3.15	M 16	0.33	-	-	1.00	-	0.47	-	3822 lbf (17 kN)
3.15	M 16	0.33	0.08	-	1.00	-	0.47	-	3822 lbf (17 kN)
3.15	M 16	0.33	-	-	1.00	-	0.47	-	3822 lbf (17 kN)
3.15	M 16	0.33	0.08	-	1.00	-	0.47	-	3822 lbf (17 kN)
3.15	M 16	0.33	-	-	1.00	-	0.47	-	3822 lbf (17 kN)
3.15	M 16	0.33	0.08	-	1.00	-	0.47	-	3822 lbf (17 kN)
3.15	M 16	0.33	-	-	1.00	-	0.47	-	3822 lbf (17 kN)
3.15	M 16	0.33	0.08	-	1.00	-	0.47	-	3822 lbf (17 kN)
3.15	M 16	0.33	-	-	1.00	-	0.47	-	3822 lbf (17 kN)
3.15	M 16	0.33	0.08	-	1.00	-	0.47	-	3822 lbf (17 kN)
3.15	M 16	0.33	-	-	1.00	-	0.47	-	3822 lbf (17 kN)
3.15	M 16	0.33	0.08	-	1.00	-	0.47	-	3822 lbf (17 kN)
3.15	M 20	0.33	-	-	1.06	-	0.59	-	6295 lbf (28 kN)
3.15	M 20	0.33	0.08	-	1.06	-	0.59	-	6295 lbf (28 kN)
3.15	M 20	0.33	-	-	1.06	-	0.59	-	6295 lbf (28 kN)
3.15	M 20	0.33	0.08	-	1.06	-	0.59	-	6295 lbf (28 kN)
3.15	M 20	0.33	-	-	1.06	-	0.59	-	6295 lbf (28 kN)
3.15	M 20	0.33	0.08	-	1.06	-	0.59	-	6295 lbf (28 kN)
3.15	M 20	0.33	-	-	1.06	-	0.59	-	6295 lbf (28 kN)
3.15	M 20	0.33	0.08	-	1.06	-	0.59	-	6295 lbf (28 kN)
3.15	M 20	0.33	-	-	1.06	-	0.59	-	6295 lbf (28 kN)
3.15	M 20	0.33	0.08	-	1.06	-	0.59	-	6295 lbf (28 kN)
3.15	M 20	0.33	-	-	1.06	-	0.59	-	6295 lbf (28 kN)
3.15	M 20	0.33	0.08	-	1.06	-	0.59	-	6295 lbf (28 kN)
3.15	M 24	0.33	-	-	1.20	-	0.75	-	10341 lbf (46 kN)
3.15	M 24	0.33	0.08	-	1.20	-	0.75	-	10341 lbf (46 kN)
3.15	M 24	0.33	-	-	1.20	-	0.75	-	10341 lbf (46 kN)
3.15	M 24	0.33	0.08	-	1.20	-	0.75	-	10341 lbf (46 kN)
3.15	M 24	0.33	-	-	1.20	-	0.75	-	10341 lbf (46 kN)
3.15	M 24	0.33	0.08	-	1.20	-	0.75	-	10341 lbf (46 kN)
3.15	M 24	0.33	-	-	1.20	-	0.75	-	10341 lbf (46 kN)
3.15	M 24	0.33	0.08	-	1.20	-	0.75	-	10341 lbf (46 kN)
3.15	M 24	0.33	-	-	1.20	-	0.75	-	10341 lbf (46 kN)
3.15	M 24	0.33	0.08	-	1.20	-	0.75	-	10341 lbf (46 kN)
3.94	M 16	0.35	-	-	1.04	-	0.47	-	3822 lbf (17 kN)
3.94	M 16	0.35	0.12	-	1.04	-	0.47	-	3822 lbf (17 kN)
3.94	M 16	0.35	-	-	1.04	-	0.47	-	3822 lbf (17 kN)
3.94	M 16	0.35	0.12	-	1.04	-	0.47	-	3822 lbf (17 kN)
3.94	M 16	0.35	-	-	1.04	-	0.47	-	3822 lbf (17 kN)
3.94	M 16	0.35	0.12	-	1.04	-	0.47	-	3822 lbf (17 kN)
3.94	M 16	0.35	-	-	1.04	-	0.47	-	3822 lbf (17 kN)
3.94	M 16	0.35	0.12	-	1.04	-	0.47	-	3822 lbf (17 kN)
3.94	M 16	0.35	-	-	1.04	-	0.47	-	3822 lbf (17 kN)
3.94	M 16	0.35	0.12	-	1.04	-	0.47	-	3822 lbf (17 kN)
3.94	M 16	0.35	-	-	1.04	-	0.47	-	3822 lbf (17 kN)
3.94	M 16	0.35	0.12	-	1.04	-	0.47	-	3822 lbf (17 kN)
3.94	M 20	0.35	-	-	1.10	-	0.59	-	6295 lbf (28 kN)
3.94	M 20	0.35	0.12	-	1.10	-	0.59	-	6295 lbf (28 kN)
3.94	M 20	0.35	-	-	1.10	-	0.59	-	6295 lbf (28 kN)
3.94	M 20	0.35	0.12	-	1.10	-	0.59	-	6295 lbf (28 kN)
3.94	M 20	0.35	-	-	1.10	-	0.59	-	6295 lbf (28 kN)
3.94	M 20	0.35	0.12	-	1.10	-	0.59	-	6295 lbf (28 kN)
3.94	M 20	0.35	-	-	1.10	-	0.59	-	6295 lbf (28 kN)
3.94	M 20	0.35	0.12	-	1.10	-	0.59	-	6295 lbf (28 kN)
3.94	M 20	0.35	-	-	1.10	-	0.59	-	6295 lbf (28 kN)
3.94	M 20	0.35	0.12	-	1.10	-	0.59	-	6295 lbf (28 kN)
3.94	M 20	0.35	-	-	1.10	-	0.59	-	6295 lbf (28 kN)
3.94	M 20	0.35	0.12	-	1.10	-	0.59	-	6295 lbf (28 kN)
3.94	M 24	0.35	-	-	1.24	-	0.75	-	10341 lbf (46 kN)
3.94	M 24	0.35	0.12	-	1.24	-	0.75	-	10341 lbf (46 kN)
3.94	M 24	0.35	-	-	1.24	-	0.75	-	10341 lbf (46 kN)
3.94	M 24	0.35	0.12	-	1.24	-	0.75	-	10341 lbf (46 kN)
3.94	M 24	0.35	-	-	1.24	-	0.75	-	10341 lbf (46 kN)
3.94	M 24	0.35	0.12	-	1.24	-	0.75	-	10341 lbf (46 kN)
3.94	M 24	0.35	-	-	1.24	-	0.75	-	10341 lbf (46 kN)
3.94	M 24	0.35	0.12	-	1.24	-	0.75	-	10341 lbf (46 kN)
3.94	M 24	0.35	-	-	1.24	-	0.75	-	10341 lbf (46 kN)
3.94	M 24	0.35	0.12	-	1.24	-	0.75	-	10341 lbf (46 kN)
4.72	M 20	0.47	-	-	1.26	-	0.59	-	6295 lbf (28 kN)
4.72	M 20	0.47	0.14	-	1.26	-	0.59	-	6295 lbf (28 kN)
4.72	M 20	0.47	-	-	1.26	-	0.59	-	6295 lbf (28 kN)
4.72	M 20	0.47	0.14	-	1.26	-	0.59	-	6295 lbf (28 kN)
4.72	M 20	0.47	-	-	1.26	-	0.59	-	6295 lbf (28 kN)
4.72	M 20	0.47	0.14	-	1.26	-	0.59	-	6295 lbf (28 kN)
4.72	M 20	0.47	-	-	1.26	-	0.59	-	6295 lbf (28 kN)
4.72	M 20	0.47	0.14	-	1.26	-	0.59	-	6295 lbf (28 kN)
4.72	M 20	0.47	-	-	1.26	-	0.59	-	6295 lbf (28 kN)
4.72	M 20	0.47	0.14	-	1.26	-	0.59	-	6295 lbf (28 kN)
4.72	M 20	0.47	-	-	1.26	-	0.59	-	6295 lbf (28 kN)
4.72	M 20	0.47	0.14	-	1.26	-	0.59	-	6295 lbf (28 kN)
4.72	M 24	0.47	-	-	1.40	-	0.75	-	10341 lbf (46 kN)
4.72	M 24	0.47	0.14	-	1.40	-	0.75	-	10341 lbf (46 kN)
4.72	M 24	0.47	-	-	1.40	-	0.75	-	10341 lbf (46 kN)
4.72	M 24	0.47	0.14	-	1.40	-	0.75	-	10341 lbf (46 kN)
4.72	M 24	0.47	-	-	1.40	-	0.75	-	10341 lbf (46 kN)
4.72	M 24	0.47	0.14	-	1.40	-	0.75	-	10341 lbf (46 kN)
4.72	M 24	0.47	-	-	1.40	-	0.75	-	10341 lbf (46 kN)
4.72	M 24	0.47	0.14	-	1.40	-	0.75	-	10341 lbf (46 kN)
4.72	M 24	0.47	-	-	1.40	-	0.75	-	10341 lbf (46 kN)
4.72	M 24	0.47	0.14	-	1.40	-	0.75	-	10341 lbf (46 kN)

Type de tige filetée: TK - Avec écrou, clé plate en bas

Afficher / Masquer colonnes

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂	h₁	h₂	h₃	h₄	A/F₁	A/F₂	Charge statique Version S / SK	Version T / TK

3.15	M 16	0.33	-	-	1.00	-	0.47	-	3822 lbf (17 kN)
3.15	M 16	0.33	0.08	-	1.00	-	0.47	-	3822 lbf (17 kN)
3.15	M 16	0.33	-	-	1.00	-	0.47	-	3822 lbf (17 kN)
3.15	M 16	0.33	0.08	-	1.00	-	0.47	-	3822 lbf (17 kN)
3.15	M 16	0.33	-	-	1.00	-	0.47	-	3822 lbf (17 kN)
3.15	M 16	0.33	0.08	-	1.00	-	0.47	-	3822 lbf (17 kN)
3.15	M 16	0.33	-	-	1.00	-	0.47	-	3822 lbf (17 kN)
3.15	M 16	0.33	0.08	-	1.00	-	0.47	-	3822 lbf (17 kN)
3.15	M 16	0.33	-	-	1.00	-	0.47	-	3822 lbf (17 kN)
3.15	M 16	0.33	0.08	-	1.00	-	0.47	-	3822 lbf (17 kN)
3.15	M 16	0.33	-	-	1.00	-	0.47	-	3822 lbf (17 kN)
3.15	M 16	0.33	0.08	-	1.00	-	0.47	-	3822 lbf (17 kN)
3.15	M 20	0.33	-	-	1.06	-	0.59	-	6295 lbf (28 kN)
3.15	M 20	0.33	0.08	-	1.06	-	0.59	-	6295 lbf (28 kN)
3.15	M 20	0.33	-	-	1.06	-	0.59	-	6295 lbf (28 kN)
3.15	M 20	0.33	0.08	-	1.06	-	0.59	-	6295 lbf (28 kN)
3.15	M 20	0.33	-	-	1.06	-	0.59	-	6295 lbf (28 kN)
3.15	M 20	0.33	0.08	-	1.06	-	0.59	-	6295 lbf (28 kN)
3.15	M 20	0.33	-	-	1.06	-	0.59	-	6295 lbf (28 kN)
3.15	M 20	0.33	0.08	-	1.06	-	0.59	-	6295 lbf (28 kN)
3.15	M 20	0.33	-	-	1.06	-	0.59	-	6295 lbf (28 kN)
3.15	M 20	0.33	0.08	-	1.06	-	0.59	-	6295 lbf (28 kN)
3.15	M 20	0.33	-	-	1.06	-	0.59	-	6295 lbf (28 kN)
3.15	M 20	0.33	0.08	-	1.06	-	0.59	-	6295 lbf (28 kN)
3.15	M 24	0.33	-	-	1.20	-	0.75	-	10341 lbf (46 kN)
3.15	M 24	0.33	0.08	-	1.20	-	0.75	-	10341 lbf (46 kN)
3.15	M 24	0.33	-	-	1.20	-	0.75	-	10341 lbf (46 kN)
3.15	M 24	0.33	0.08	-	1.20	-	0.75	-	10341 lbf (46 kN)
3.15	M 24	0.33	-	-	1.20	-	0.75	-	10341 lbf (46 kN)
3.15	M 24	0.33	0.08	-	1.20	-	0.75	-	10341 lbf (46 kN)
3.15	M 24	0.33	-	-	1.20	-	0.75	-	10341 lbf (46 kN)
3.15	M 24	0.33	0.08	-	1.20	-	0.75	-	10341 lbf (46 kN)
3.15	M 24	0.33	-	-	1.20	-	0.75	-	10341 lbf (46 kN)
3.15	M 24	0.33	0.08	-	1.20	-	0.75	-	10341 lbf (46 kN)
3.94	M 16	0.35	-	-	1.04	-	0.47	-	3822 lbf (17 kN)
3.94	M 16	0.35	0.12	-	1.04	-	0.47	-	3822 lbf (17 kN)
3.94	M 16	0.35	-	-	1.04	-	0.47	-	3822 lbf (17 kN)
3.94	M 16	0.35	0.12	-	1.04	-	0.47	-	3822 lbf (17 kN)
3.94	M 16	0.35	-	-	1.04	-	0.47	-	3822 lbf (17 kN)
3.94	M 16	0.35	0.12	-	1.04	-	0.47	-	3822 lbf (17 kN)
3.94	M 16	0.35	-	-	1.04	-	0.47	-	3822 lbf (17 kN)
3.94	M 16	0.35	0.12	-	1.04	-	0.47	-	3822 lbf (17 kN)
3.94	M 16	0.35	-	-	1.04	-	0.47	-	3822 lbf (17 kN)
3.94	M 16	0.35	0.12	-	1.04	-	0.47	-	3822 lbf (17 kN)
3.94	M 16	0.35	-	-	1.04	-	0.47	-	3822 lbf (17 kN)
3.94	M 16	0.35	0.12	-	1.04	-	0.47	-	3822 lbf (17 kN)
3.94	M 20	0.35	-	-	1.10	-	0.59	-	6295 lbf (28 kN)
3.94	M 20	0.35	0.12	-	1.10	-	0.59	-	6295 lbf (28 kN)
3.94	M 20	0.35	-	-	1.10	-	0.59	-	6295 lbf (28 kN)
3.94	M 20	0.35	0.12	-	1.10	-	0.59	-	6295 lbf (28 kN)
3.94	M 20	0.35	-	-	1.10	-	0.59	-	6295 lbf (28 kN)
3.94	M 20	0.35	0.12	-	1.10	-	0.59	-	6295 lbf (28 kN)
3.94	M 20	0.35	-	-	1.10	-	0.59	-	6295 lbf (28 kN)
3.94	M 20	0.35	0.12	-	1.10	-	0.59	-	6295 lbf (28 kN)
3.94	M 20	0.35	-	-	1.10	-	0.59	-	6295 lbf (28 kN)
3.94	M 20	0.35	0.12	-	1.10	-	0.59	-	6295 lbf (28 kN)
3.94	M 20	0.35	-	-	1.10	-	0.59	-	6295 lbf (28 kN)
3.94	M 20	0.35	0.12	-	1.10	-	0.59	-	6295 lbf (28 kN)
3.94	M 24	0.35	-	-	1.24	-	0.75	-	10341 lbf (46 kN)
3.94	M 24	0.35	0.12	-	1.24	-	0.75	-	10341 lbf (46 kN)
3.94	M 24	0.35	-	-	1.24	-	0.75	-	10341 lbf (46 kN)
3.94	M 24	0.35	0.12	-	1.24	-	0.75	-	10341 lbf (46 kN)
3.94	M 24	0.35	-	-	1.24	-	0.75	-	10341 lbf (46 kN)
3.94	M 24	0.35	0.12	-	1.24	-	0.75	-	10341 lbf (46 kN)
3.94	M 24	0.35	-	-	1.24	-	0.75	-	10341 lbf (46 kN)
3.94	M 24	0.35	0.12	-	1.24	-	0.75	-	10341 lbf (46 kN)
3.94	M 24	0.35	-	-	1.24	-	0.75	-	10341 lbf (46 kN)
3.94	M 24	0.35	0.12	-	1.24	-	0.75	-	10341 lbf (46 kN)
4.72	M 20	0.47	-	-	1.26	-	0.59	-	6295 lbf (28 kN)
4.72	M 20	0.47	0.14	-	1.26	-	0.59	-	6295 lbf (28 kN)
4.72	M 20	0.47	-	-	1.26	-	0.59	-	6295 lbf (28 kN)
4.72	M 20	0.47	0.14	-	1.26	-	0.59	-	6295 lbf (28 kN)
4.72	M 20	0.47	-	-	1.26	-	0.59	-	6295 lbf (28 kN)
4.72	M 20	0.47	0.14	-	1.26	-	0.59	-	6295 lbf (28 kN)
4.72	M 20	0.47	-	-	1.26	-	0.59	-	6295 lbf (28 kN)
4.72	M 20	0.47	0.14	-	1.26	-	0.59	-	6295 lbf (28 kN)
4.72	M 20	0.47	-	-	1.26	-	0.59	-	6295 lbf (28 kN)
4.72	M 20	0.47	0.14	-	1.26	-	0.59	-	6295 lbf (28 kN)
4.72	M 20	0.47	-	-	1.26	-	0.59	-	6295 lbf (28 kN)
4.72	M 20	0.47	0.14	-	1.26	-	0.59	-	6295 lbf (28 kN)
4.72	M 24	0.47	-	-	1.40	-	0.75	-	10341 lbf (46 kN)
4.72	M 24	0.47	0.14	-	1.40	-	0.75	-	10341 lbf (46 kN)
4.72	M 24	0.47	-	-	1.40	-	0.75	-	10341 lbf (46 kN)
4.72	M 24	0.47	0.14	-	1.40	-	0.75	-	10341 lbf (46 kN)
4.72	M 24	0.47	-	-	1.40	-	0.75	-	10341 lbf (46 kN)
4.72	M 24	0.47	0.14	-	1.40	-	0.75	-	10341 lbf (46 kN)
4.72	M 24	0.47	-	-	1.40	-	0.75	-	10341 lbf (46 kN)
4.72	M 24	0.47	0.14	-	1.40	-	0.75	-	10341 lbf (46 kN)
4.72	M 24	0.47	-	-	1.40	-	0.75	-	10341 lbf (46 kN)
4.72	M 24	0.47	0.14	-	1.40	-	0.75	-	10341 lbf (46 kN)

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂	l₁ Version S / SK				Version T / TK

3.15	M 8	1.57	1.97	2.48	-	-	-	-	-	-	-
3.15	M 10	1.97	2.36	3.15	3.94	-	-	-	-	-	-
3.15	M 12	2.36	3.15	3.94	4.92	-	-	-	-	-	-
3.15	M 16	-	-	-	-	2.95	3.94	4.92	5.91	7.87	9.84
3.15	M 20	-	-	-	-	2.95	3.94	4.92	5.91	7.87	9.84
3.15	M 24	-	-	-	-	3.94	4.92	5.91	7.87	11.81	-
3.94	M 8	1.57	1.97	2.48	-	-	-	-	-	-	-
3.94	M 10	1.97	2.36	3.15	3.94	-	-	-	-	-	-
3.94	M 12	2.36	3.15	3.94	4.92	-	-	-	-	-	-
3.94	M 16	-	-	-	-	2.95	3.94	4.92	5.91	7.87	9.84
3.94	M 20	-	-	-	-	2.95	3.94	4.92	5.91	7.87	9.84
3.94	M 24	-	-	-	-	3.94	4.92	5.91	7.87	11.81	-
4.72	M 20	-	-	-	-	2.95	3.94	4.92	5.91	7.87	9.84
4.72	M 24	-	-	-	-	3.94	4.92	5.91	7.87	11.81	-

Afficher / Masquer colonnes

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂	h₁	h₂	h₃	h₄	A/F₁	A/F₂	Charge statique Version S / SK	Version T / TK

3.15	M 8	0.33	0.08	0.77	-	0.67	-	1349 lbf (6 kN)	-
3.15	M 10	0.33	0.08	0.77	-	0.67	-	2473 lbf (11 kN)	-
3.15	M 12	0.33	0.08	0.77	-	0.67	-	3597 lbf (16 kN)	-
3.15	M 16	0.33	0.08	-	1.00	-	0.47	-	3822 lbf (17 kN)
3.15	M 20	0.33	0.08	-	1.06	-	0.59	-	6295 lbf (28 kN)
3.15	M 24	0.33	0.08	-	1.20	-	0.75	-	10341 lbf (46 kN)
3.94	M 8	0.35	0.12	0.81	-	0.67	-	1349 lbf (6 kN)	-
3.94	M 10	0.35	0.12	0.81	-	0.67	-	2473 lbf (11 kN)	-
3.94	M 12	0.35	0.12	0.81	-	0.67	-	3597 lbf (16 kN)	-
3.94	M 16	0.35	0.12	-	1.04	-	0.47	-	3822 lbf (17 kN)
3.94	M 20	0.35	0.12	-	1.10	-	0.59	-	6295 lbf (28 kN)
3.94	M 24	0.35	0.12	-	1.24	-	0.75	-	10341 lbf (46 kN)
4.72	M 20	0.47	0.14	-	1.26	-	0.59	-	6295 lbf (28 kN)
4.72	M 24	0.47	0.14	-	1.40	-	0.75	-	10341 lbf (46 kN)

Configuration et prix

Capacité de charge de pieds de machine

Pour une broche dotée d'un filetage M10 ou plus, la charge statique des pieds de machine GN 21 / GN 22 / GN 23 / GN 24 est limitée par la pression de contact admissible de la tige de réglage agissant sur la plaque de base (pour une résistance de la broche ≥ 500 N/mm2). Les valeurs indiquées dans le tableau (valables pour le type D0 sans sous-couche en caoutchouc) supposent une charge de pression nette perpendiculaire à la plaque de base. Les contraintes de flexion et de flambage qui se produisent souvent dans la pratique entraînent une diminution de la capacité de charge de la tige de réglage, ce qui doit être pris en compte.

Les informations relatives à la résistance sont des valeurs indicatives non contraignantes, ce qui exclut toute responsabilité. En règle générale, celles-ci ne sauraient être considérées comme une garantie de qualité.

Il appartient à l'utilisateur de déterminer au cas par cas si un produit est adapté à l'usage ou à la finalité prévus. Les facteurs environnementaux peuvent avoir une incidence sur les valeurs indiquées.

Pièce sélectionnée

Référence

Total (net)

Can$92.70

Disponible sous 1 - 2 semaines

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	24	Can$92.70
25	49	Can$84.98
50	99	Can$77.25
≥ 100		Can$69.53

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.593 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Données CAD

Autres formats de données

Besoin d’aide?

Notre équipe de service est disponible du lundi au vendredi de 8 h 00 à 5 h 30, heure de l'est: 800-397-6993

Demandes spéciales | Contactez votre équipe commerciale

JW Winco-Service

Demande de rappel

Manuel de JW Winco

Votre contact

GN 22 Pieds de machine Inox, sans trous de montage, plaque de base tournée

Famille de produits en acier inoxydable

Description du produit

Spécifications

Options de pièce / Tableau

Type (Plaque de base)

Type de tige filetée

Type de tige filetée: S - Sans écrou hexagonal externe en bas

Type de tige filetée: SK - Avec écrou externe hexagonal externe en bas

Type de tige filetée: T - Sans écrou, clé plate en bas

Type de tige filetée: TK - Avec écrou, clé plate en bas

Type de tige filetée: S - Sans écrou hexagonal externe en bas

Type de tige filetée: SK - Avec écrou externe hexagonal externe en bas

Type de tige filetée: T - Sans écrou, clé plate en bas

Type de tige filetée: TK - Avec écrou, clé plate en bas

Métrique

Configuration et prix

Capacité de charge de pieds de machine

Pièce sélectionnée

Données CAD

Données CAD

Connexion

Téléchargement rapide

Besoin d’aide?

Ceci pourrait également vous intéresser...

Votre contact

JW Winco-Service
