Pieds de machine EN 445.5

Original design
code: LV.FO-SST

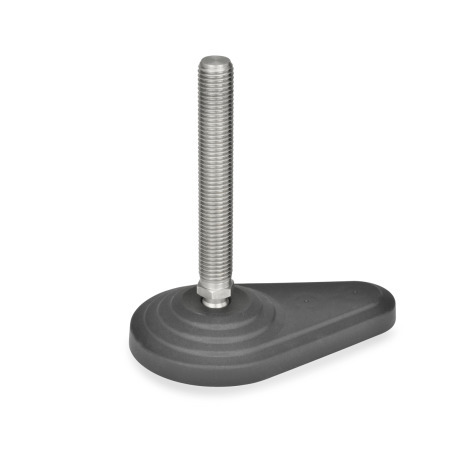

Type: A - Sans écrou, sans sous-couche en caoutchouc

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Notice d'utilisation EN 445 / EN 445.5 Valeurs de résistance des vis Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

Les pieds de machine EN 445.5 peuvent supporter des charges statiques élevées grâce à l'utilisation d'un matériau plastique de haute densité, associé à une conception qui répartit la charge sur une plus grande surface.

Les valeurs indiquées dans le tableau concernant la capacité de charge statique servent de guide uniquement et si elles sont dépassées, une déformation permanente grave ou une rupture du support en plastique pourrait se produire.

Les valeurs ci-dessus ont été obtenues par une série d'essais au cours desquels un nombre limité de pieds de machine ont été soumis pendant une durée limitée à une charge statique verticale par rapport aux pieds.

Les détails relatifs à la capacité de charge sont des valeurs recommandées non contraignantes, excluant toute responsabilité. Elles ne constituent pas une garantie générale de qualité et d'état. L'utilisateur doit déterminer au cas par cas si un produit est adapté à l'utilisation prévue.

Les trous de fixation sont fermés par une fine couche de plastique, qui peut être facilement perforée.

Les pieds de machine EN 445.5 sont fournis assemblés, mais sont amovibles.

Spécifications

Plaque de base
Plastique, polyamide (PA)

Renforcé de fibre de verre
Noir, finition mat
Température de fonctionnement
-22 °F à +212 °F (-30 °C à +100 °C)

Goujon fileté
Inox AISI 303

Écrou à 6 pans ISO 4032
Inox AISI 304

Sous-couche en caoutchouc (NBR)
70 Shore A, noir

RoHS

Votre contact

Vous recherchez un partenaire Winco à proximité?

Référence A - Sans écrou, sans sous-couche en caoutchouc	Référence B - Avec écrou, sans sous-couche en caoutchouc	Référence AG - Sans écrou, avec sous-couche en caoutchouc	Référence BG - Avec écrou, avec sous-couche en caoutchouc	d₁	d₂	l₁	b	d₃	k₁	k₂	l₂	l₃	l₄	A/F	Ø de bille	Charge statique (voir informations)


445.5-60-M8-43-A	445.5-60-M8-43-B	445.5-60-M8-43-AG	445.5-60-M8-43-BG	2.36	M 8	1.69	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.55	0.55	3147 lbf (14 kN)
445.5-60-M8-68-A	445.5-60-M8-68-B	445.5-60-M8-68-AG	445.5-60-M8-68-BG	2.36	M 8	2.68	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.55	0.55	3147 lbf (14 kN)
445.5-60-M10-43-A	445.5-60-M10-43-B	445.5-60-M10-43-AG	445.5-60-M10-43-BG	2.36	M 10	1.69	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.55	0.55	3147 lbf (14 kN)
445.5-60-M10-68-A	445.5-60-M10-68-B	445.5-60-M10-68-AG	445.5-60-M10-68-BG	2.36	M 10	2.68	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.55	0.55	3147 lbf (14 kN)
445.5-60-M10-98-A	445.5-60-M10-98-B	445.5-60-M10-98-AG	445.5-60-M10-98-BG	2.36	M 10	3.86	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.55	0.55	3147 lbf (14 kN)
445.5-60-M12-43-A	445.5-60-M12-43-B	445.5-60-M12-43-AG	445.5-60-M12-43-BG	2.36	M 12	1.69	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.55	0.55	3147 lbf (14 kN)
445.5-60-M12-68-A	445.5-60-M12-68-B	445.5-60-M12-68-AG	445.5-60-M12-68-BG	2.36	M 12	2.68	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.55	0.55	3147 lbf (14 kN)
445.5-60-M12-98-A	445.5-60-M12-98-B	445.5-60-M12-98-AG	445.5-60-M12-98-BG	2.36	M 12	3.86	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.55	0.55	3147 lbf (14 kN)
445.5-60-M14-68-A	445.5-60-M14-68-B	445.5-60-M14-68-AG	445.5-60-M14-68-BG	2.36	M 14	2.68	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.55	0.55	3147 lbf (14 kN)
445.5-60-M14-98-A	445.5-60-M14-98-B	445.5-60-M14-98-AG	445.5-60-M14-98-BG	2.36	M 14	3.86	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.55	0.55	3147 lbf (14 kN)
445.5-60-M14-148-A	445.5-60-M14-148-B	445.5-60-M14-148-AG	445.5-60-M14-148-BG	2.36	M 14	5.83	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.55	0.55	3147 lbf (14 kN)
445.5-60-M16-68-A	445.5-60-M16-68-B	445.5-60-M16-68-AG	445.5-60-M16-68-BG	2.36	M 16	2.68	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.63	0.55	3147 lbf (14 kN)
445.5-60-M16-108-A	445.5-60-M16-108-B	445.5-60-M16-108-AG	445.5-60-M16-108-BG	2.36	M 16	4.25	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.63	0.55	3147 lbf (14 kN)
445.5-60-M16-148-A	445.5-60-M16-148-B	445.5-60-M16-148-AG	445.5-60-M16-148-BG	2.36	M 16	5.83	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.63	0.55	3147 lbf (14 kN)
445.5-60-M16-168-A	445.5-60-M16-168-B	445.5-60-M16-168-AG	445.5-60-M16-168-BG	2.36	M 16	6.61	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.63	0.55	3147 lbf (14 kN)
445.5-80-M8-43-A	445.5-80-M8-43-B	445.5-80-M8-43-AG	445.5-80-M8-43-BG	3.15	M 8	1.69	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.55	0.55	3147 lbf (14 kN)
445.5-80-M8-68-A	445.5-80-M8-68-B	445.5-80-M8-68-AG	445.5-80-M8-68-BG	3.15	M 8	2.68	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.55	0.55	3147 lbf (14 kN)
445.5-80-M10-43-A	445.5-80-M10-43-B	445.5-80-M10-43-AG	445.5-80-M10-43-BG	3.15	M 10	1.69	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.55	0.55	3597 lbf (16 kN)
445.5-80-M10-68-A	445.5-80-M10-68-B	445.5-80-M10-68-AG	445.5-80-M10-68-BG	3.15	M 10	2.68	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.55	0.55	3597 lbf (16 kN)
445.5-80-M10-98-A	445.5-80-M10-98-B	445.5-80-M10-98-AG	445.5-80-M10-98-BG	3.15	M 10	3.86	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.55	0.55	3597 lbf (16 kN)
445.5-80-M12-43-A	445.5-80-M12-43-B	445.5-80-M12-43-AG	445.5-80-M12-43-BG	3.15	M 12	1.69	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.55	0.55	3597 lbf (16 kN)
445.5-80-M12-68-A	445.5-80-M12-68-B	445.5-80-M12-68-AG	445.5-80-M12-68-BG	3.15	M 12	2.68	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.55	0.55	3597 lbf (16 kN)
445.5-80-M12-98-A	445.5-80-M12-98-B	445.5-80-M12-98-AG	445.5-80-M12-98-BG	3.15	M 12	3.86	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.55	0.55	3597 lbf (16 kN)
445.5-80-M14-68-A	445.5-80-M14-68-B	445.5-80-M14-68-AG	445.5-80-M14-68-BG	3.15	M 14	2.68	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.55	0.55	3597 lbf (16 kN)
445.5-80-M14-98-A	445.5-80-M14-98-B	445.5-80-M14-98-AG	445.5-80-M14-98-BG	3.15	M 14	3.86	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.55	0.55	3597 lbf (16 kN)
445.5-80-M14-148-A	445.5-80-M14-148-B	445.5-80-M14-148-AG	445.5-80-M14-148-BG	3.15	M 14	5.83	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.55	0.55	3597 lbf (16 kN)
445.5-80-M16-68-A	445.5-80-M16-68-B	445.5-80-M16-68-AG	445.5-80-M16-68-BG	3.15	M 16	2.68	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.63	0.55	3597 lbf (16 kN)
445.5-80-M16-108-A	445.5-80-M16-108-B	445.5-80-M16-108-AG	445.5-80-M16-108-BG	3.15	M 16	4.25	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.63	0.55	3597 lbf (16 kN)
445.5-80-M16-148-A	445.5-80-M16-148-B	445.5-80-M16-148-AG	445.5-80-M16-148-BG	3.15	M 16	5.83	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.63	0.55	3597 lbf (16 kN)
445.5-80-M16-168-A	445.5-80-M16-168-B	445.5-80-M16-168-AG	445.5-80-M16-168-BG	3.15	M 16	6.61	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.63	0.55	3597 lbf (16 kN)

d₁	d₂	l₁	b	d₃	k₁	k₂	l₂	l₃	l₄	A/F	Ø de bille	Charge statique (voir informations)

2.36	M 8	1.69	2.68	-	-	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.55	0.55	3147 lbf (14 kN)
2.36	M 10	1.69	2.68	3.86	-	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.55	0.55	3147 lbf (14 kN)
2.36	M 12	1.69	2.68	3.86	-	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.55	0.55	3147 lbf (14 kN)
2.36	M 14	2.68	3.86	5.83	-	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.55	0.55	3147 lbf (14 kN)
2.36	M 16	2.68	4.25	5.83	6.61	3.80	0.33	1.97	0.71	1.18	0.55	0.83	0.63	0.55	3147 lbf (14 kN)
3.15	M 8	1.69	2.68	-	-	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.55	0.55	3147 lbf (14 kN)
3.15	M 10	1.69	2.68	3.86	-	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.55	0.55	3597 lbf (16 kN)
3.15	M 12	1.69	2.68	3.86	-	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.55	0.55	3597 lbf (16 kN)
3.15	M 14	2.68	3.86	5.83	-	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.55	0.55	3597 lbf (16 kN)
3.15	M 16	2.68	4.25	5.83	6.61	5.12	0.41	2.76	0.98	1.22	0.55	0.87	0.63	0.55	3597 lbf (16 kN)

Min	Max	Price
1	6	Can$24.48
7	99	Can$23.59
100	249	Can$22.25
≥ 250		Can$20.03
