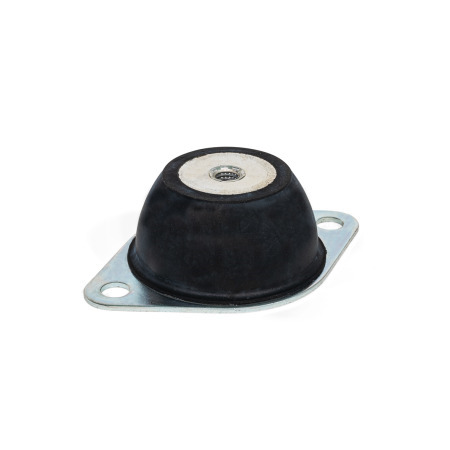

Éléments antivibratoires GN 148.3

Type: A - Avec bride à deux trous
Matériau: S - Acier

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Présentation des différents types d'éléments amortisseurs de vibrations / tampons / tampons en caoutchouc Guide de choix des éléments antivibratoires Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

Les éléments antivibratoires GN 148.3 absorbent les vibrations basse fréquence, protégeant ainsi les abords immédiats d'une machine des vibrations et du bruit. La longueur de leur course leur permet en outre d'absorber très efficacement les chocs dommageables.

Spécifications

Éléments antivibratoires
Caoutchouc naturel (NR)

Vulcanisé
Noir
Température d'utilisation
-40 °F à +176 °F (-40 °C à +80 °C)
Dureté Shore A ±5
- Souple40
- Moyen60

Plaque de contact / Insert fileté

AcierS
Zingué, finition passivé bleu
InoxN
Dureté 60 uniquement

RoHS

GN 148.3 Éléments antivibratoires en caoutchouc, bride en acier / inox schéma

Masquer schéma technique

Options de pièce / Tableau

Type

A	Avec bride à deux trous
B	Avec bride à quatre trous

Référence A - Avec bride à deux trous	Référence B - Avec bride à quatre trous	d₁ Type A	Type B	d₂	b Type A	d₃	d₄ Type A	d₅ Type B	h₁	h₂	l₁ Type A	l₂ Type B	m₁ Type A	m₂ Type B	t ≈

148.3-18-M6-A-40-S		0.71	-	M 6	1.69	1.34	0.28	-	0.79	0.08	2.52	-	1.97	-	0.24
148.3-18-M6-A-60-S		0.71	-	M 6	1.69	1.34	0.28	-	0.79	0.08	2.52	-	1.97	-	0.24
148.3-33-M8-A-40-S		1.30	-	M 8	2.20	1.81	0.31	-	0.98	0.08	3.35	-	2.60	-	0.35
148.3-33-M8-A-60-S		1.30	-	M 8	2.20	1.81	0.31	-	0.98	0.08	3.35	-	2.60	-	0.35
148.3-46-M10-A-40-S		1.81	-	M 10	2.99	2.60	0.39	-	1.38	0.08	4.49	-	3.62	-	0.43
148.3-46-M10-A-60-S		1.81	-	M 10	2.99	2.60	0.39	-	1.38	0.08	4.49	-	3.62	-	0.43
148.3-52-M10-A-40-S		2.05	-	M 10	3.78	3.31	0.45	-	1.57	0.08	5.35	-	4.33	-	0.43
148.3-52-M10-A-60-S		2.05	-	M 10	3.78	3.31	0.45	-	1.57	0.08	5.35	-	4.33	-	0.43
148.3-58-M10-A-40-S		2.28	-	M 10	3.98	3.54	0.45	-	1.85	0.12	5.94	-	4.88	-	0.43
148.3-58-M10-A-60-S		2.28	-	M 10	3.98	3.54	0.45	-	1.85	0.12	5.94	-	4.88	-	0.43
	148.3-80-M12-B-40-S	-	3.15	M 12	-	5.20	-	0.57	2.48	0.12	-	5.91	-	4.72	0.51
	148.3-80-M12-B-60-S	-	3.15	M 12	-	5.20	-	0.57	2.48	0.12	-	5.91	-	4.72	0.51
	148.3-100-M16-B-40-S	-	3.94	M 16	-	7.09	-	0.57	3.39	0.12	-	7.87	-	6.30	0.67
	148.3-100-M16-B-60-S	-	3.94	M 16	-	7.09	-	0.57	3.39	0.12	-	7.87	-	6.30	0.67
	148.3-190-M24-B-40-S	-	7.48	M 24	-	11.22	-	0.71	6.46	0.16	-	12.20	-	9.84	1.57
	148.3-190-M24-B-60-S	-	7.48	M 24	-	11.22	-	0.71	6.46	0.16	-	12.20	-	9.84	1.57

Référence A - Avec bride à deux trous	Référence B - Avec bride à quatre trous	d₁ Type A	Type B	d₂	b Type A	d₃	d₄ Type A	d₅ Type B	h₁	h₂	l₁ Type A	l₂ Type B	m₁ Type A	m₂ Type B	t ≈

148.3-18-M6-A-60-N		0.71	-	M 6	1.69	1.34	0.28	-	0.79	0.08	2.52	-	1.97	-	0.24
148.3-33-M8-A-60-N		1.30	-	M 8	2.20	1.81	0.31	-	0.98	0.08	3.35	-	2.60	-	0.35
148.3-46-M10-A-60-N		1.81	-	M 10	2.99	2.60	0.39	-	1.38	0.08	4.49	-	3.62	-	0.43
148.3-52-M10-A-60-N		2.05	-	M 10	3.78	3.31	0.45	-	1.57	0.08	5.35	-	4.33	-	0.43
148.3-58-M10-A-60-N		2.28	-	M 10	3.98	3.54	0.45	-	1.85	0.12	5.94	-	4.88	-	0.43
	148.3-80-M12-B-60-N	-	3.15	M 12	-	5.20	-	0.57	2.48	0.12	-	5.91	-	4.72	0.51
	148.3-100-M16-B-60-N	-	3.94	M 16	-	7.09	-	0.57	3.39	0.12	-	7.87	-	6.30	0.67
	148.3-190-M24-B-60-N	-	7.48	M 24	-	11.22	-	0.71	6.46	0.16	-	12.20	-	9.84	1.57

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

d₁ Type A	Type B	d₂	b Type A	d₃	d₄ Type A	d₅ Type B	h₁	h₂	l₁ Type A	l₂ Type B	m₁ Type A	m₂ Type B	t ≈

0.71	-	M 6	1.69	1.34	0.28	-	0.79	0.08	2.52	-	1.97	-	0.24
1.30	-	M 8	2.20	1.81	0.31	-	0.98	0.08	3.35	-	2.60	-	0.35
1.81	-	M 10	2.99	2.60	0.39	-	1.38	0.08	4.49	-	3.62	-	0.43
2.05	-	M 10	3.78	3.31	0.45	-	1.57	0.08	5.35	-	4.33	-	0.43
2.28	-	M 10	3.98	3.54	0.45	-	1.85	0.12	5.94	-	4.88	-	0.43
-	3.15	M 12	-	5.20	-	0.57	2.48	0.12	-	5.91	-	4.72	0.51
-	3.94	M 16	-	7.09	-	0.57	3.39	0.12	-	7.87	-	6.30	0.67
-	7.48	M 24	-	11.22	-	0.71	6.46	0.16	-	12.20	-	9.84	1.57

Configuration et prix

Capacité de charge

Termes

F = Charge statique (pression)
s = Compression (course du ressort) sous charge F
Le coefficient de raideur R correspond à la charge qui provoque une compression de 1 mm de l'élément amortisseur.

Formule de calcul du coefficient de raideur : R = F/s

Les valeurs indiquées dans le tableau peuvent être utilisées pour déterminer le degré d'isolation en fonction de la fréquence des interférences, conformément au principe décrit à la page XYZ.

Les renseignements concernant la capacité de charge sont fournis à titre indicatif et ne sauraient engager notre responsabilité. En règle générale, ces indications ne sauraient tenir lieu de garantie de qualité. C'est à l'utilisateur de déterminer au cas par cas si un produit est adapté à une application donnée.

Afficher / Masquer colonnes

d₁	Dureté en Shore	charge statique F max.	Coefficient de raideur R	Compression s max. en mm

18	40	14.16 lbf (63 N)	12.6	5
18	60	20.91 lbf (93 N)	18.6	5
33	40	77.78 lbf (346 N)	55.35	6.3
33	60	127 lbf (564 N)	90.25	6.3
46	40	146 lbf (650 N)	74.3	8.8
46	60	272 lbf (1210 N)	138.3	8.8
52	40	189 lbf (842 N)	84.2	10
52	60	437 lbf (1945 N)	194.5	10
58	40	390 lbf (1734 N)	110.1	15.8
58	60	1095 lbf (4870 N)	309.2	15.8
80	40	663 lbf (2950 N)	190.3	15.5
80	60	1938 lbf (8620 N)	556.1	15.5
100	40	1349 lbf (6000 N)	300	20
100	60	2196 lbf (9770 N)	488.5	20
190	40	2633 lbf (11710 N)	292.75	40
190	60	3957 lbf (17600 N)	440	40

Exemple d'application

Guide de choix des éléments antivibratoires


Pour bien choisir la pièce standard destinée à amortir les vibrations, il convient tout d'abord de comprendre les termes ci-dessous : La fréquence perturbatrice est la fréquence émise par la machine, par exemple le nombre de coups par minute, mesuré en Hertz, ou la vitesse de rotation de l'arbre principal, mesurée en tours par minute. La charge statique (exprimée en Newtons) est la charge exercée sur chaque élément antivibratoire. Le poids total d'une machine est divisé par le nombre d'éléments amortisseurs. Dans une configuration optimale, chaque élément supporte la même charge. Le degré d'isolation (exprimé en pourcentage) correspond à la capacité d'absorption de la fréquence perturbatrice, c'est-à-dire à l'amortissement. La compression ou course du ressort désigne la variation maximale (exprimée en mm) de la hauteur de l'élément amortisseur. Le coefficient de raideur (exprimé en Newtons/millimètre) désigne la charge entraînant une variation de 1 mm de la hauteur du ressort.

Exemple basé sur les postulats suivants : Fréquence perturbatrice = 50 Hz ; charge = 120 N ; degré d'isolation souhaité = 90 % Pour sélectionner un élément antivibratoire adapté, il faut tout d'abord déterminer la compression requise. Cette valeur est indiquée sur l'axe y du graphique, au point où la ligne verticale correspondant à 50 Hz (axe x) croise la courbe caractéristique correspondant au degré d'isolation souhaité de 90 %. Les valeurs indiquées dans l'exemple permettent d'obtenir une compression de 1 mm. Une fois la compression ainsi déterminée pour une charge statique donnée, il est possible de calculer le coefficient de raideur requis à l'aide de la formule suivante : Charge statique F [N] par élément amortisseur / Course du ressort s [mm] = Coefficient de raideur [N/mm] => 120 N / 1 mm = 120 N/mm Le choix de l'élément amortisseur approprié peut alors être effectué en fonction du coefficient de raideur calculé et de la forme souhaitée. Les coefficients de raideur sont indiqués dans le tableau figurant sur la feuille de normes de chaque modèle. Lors du choix d'un élément amortisseur, il est important de s'assurer que son coefficient de raideur est au moins égal à la valeur calculée. Dans notre exemple, le choix portera sur un élément antivibratoire répondant à la référence GN 148.3-46-M10-A-60-S et présentant un coefficient de raideur de 138,3 N/mm.

Pièce sélectionnée

Référence

Total (net)

Can$6.89

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	49	Can$6.89
50	99	Can$6.31
100	249	Can$5.74
≥ 250		Can$5.17

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.066 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Données CAD

Autres formats de données

Besoin d’aide?

Notre équipe de service est disponible du lundi au vendredi de 8 h 00 à 5 h 30, heure de l'est: 800-397-6993

Demandes spéciales | Contactez votre équipe commerciale

JW Winco-Service

Demande de rappel

Manuel de JW Winco

Votre contact
