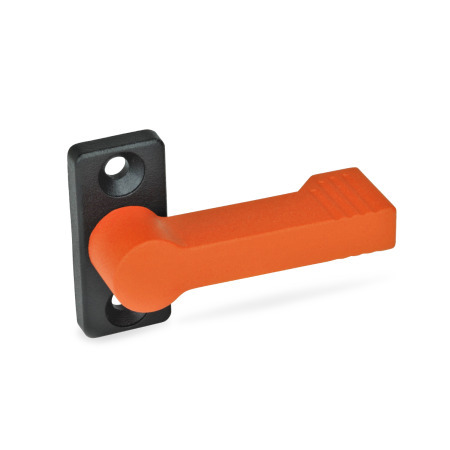

Cames de verrouillage GN 702

Type: A - Avec bride pour montage en surface
Couleur: OS - Orange, RAL 2004, finition texturée

Accessoires pour systèmes profilés

Les éléments standard de cette famille de produits sont compatibles avec les systèmes de profilés en aluminium les plus courants. En utilisant des ensembles assortis, les éléments standard Winco s’associent facilement et économiquement aux profiles, sans nécessiter l’ajout fastidieux de pièces individuelles dans la commande.

compatibles avec les systèmes de profilés courants

pour des largeurs de rainure de 6, 8 et 10 mm

pour les profilés de 30, 40 et 45 mm

Afficher tous les produits compatibles

Description du produit

Les cames de verrouillage GN 702 offrent un moyen rapide et facile de fermer et soutenir les portes, volets, modules coulissants, etc. Ils sont verrouillés en quatre positions (90°).

Les cames de verrouillage de type C ont les mêmes dimensions de connexion que les mini loquets à came GN 115.1 et GN 115.6. Les alésages de montage doivent être sélectionnés en fonction.

Dans production standard, les trous d'alésage de montage sont généralement utilisés par poinçonnage avec un laser.

Les outils de poinçonnage GN 123 sont recommandés pour les petites séries et tôle métallique d'une épaisseur inférieure à 2 mm.

Les trous d'alésage de montage peuvent également être effectués par perçage ou fraisage.

Spécifications

Loquet
Zinc moulé sous pression
Fini poudré appliqué par

Noir, RAL 9005, finition texturéeSW
Rouge, RAL 3000, finition texturéeRS
Orange, RAL 2004, finition texturéeOS

Élément d'indexation

Zinc moulé sous pression / Plastique pour type A
Acier / Plastique pour types B et C
Pièces en acier
Zingué, finition passivée bleue

Bride de fixation pour type A
Zinc moulé sous pression
Finition noir mat

Écrou hexagonal pour type C
Acier, zingué

RoHS

Accessoire

Outils de poinçonnage GN 123

Référence SW	Référence RS	Référence OS	d	r	b	l₁ ≈	l₂	l₃ min.	l₄

702-17-40-A-SW	702-17-40-A-RS	702-17-40-A-OS	0.67	1.57	0.39	0.22	0.65	0.85	0.43
702-17-55-A-SW	702-17-55-A-RS	702-17-55-A-OS	0.67	2.17	0.39	0.22	0.65	0.85	0.43

Référence SW	Référence RS	Référence OS	d	r	b	l₁ ≈	l₂	l₃ min.	l₄

702-17-40-B-SW	702-17-40-B-RS	702-17-40-B-OS	0.67	1.57	0.39	0.22	0.65	0.85	0.43
702-17-55-B-SW	702-17-55-B-RS	702-17-55-B-OS	0.67	2.17	0.39	0.22	0.65	0.85	0.43

Référence SW	Référence RS	Référence OS	d	r	b	l₁ ≈	l₂	l₃ min.	l₄

702-17-40-C-SW	702-17-40-C-RS	702-17-40-C-OS	0.67	1.57	0.39	0.22	0.65	0.85	0.43
702-17-55-C-SW	702-17-55-C-RS	702-17-55-C-OS	0.67	2.17	0.39	0.22	0.65	0.85	0.43

d	r	b	l₁ ≈	l₂	l₃ min.	l₄

0.67	1.57	0.39	0.22	0.65	0.85	0.43
0.67	2.17	0.39	0.22	0.65	0.85	0.43

l₁ ≈

l₂

l₃
min.

l₄

0.67

1.57

0.39

0.22

0.65

0.85

0.43

0.67

2.17

0.39

0.22

0.65

0.85

0.43

Pièce sélectionnée

Référence

Total (net)

Can$15.21

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	99	Can$21.29
100	249	Can$19.52
250	499	Can$17.75
≥ 500		Can$15.97

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.165 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993
