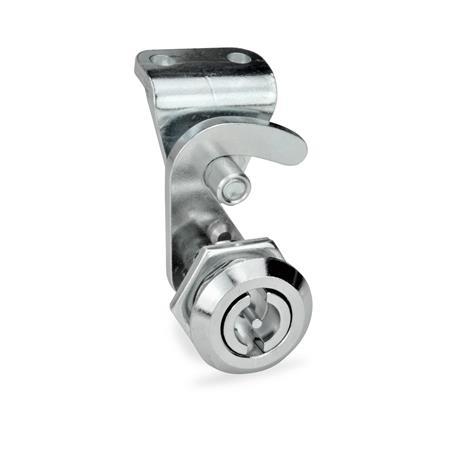

GN 115.8 Loquets à crochet Logement en zinc moulé sous pression, manipulation par clé

Pour l'installation, percez un trou dans la porte, le cache ou le hayon comme indiqué sur le schéma.

Le diamètre de l'alésage de montage pratiqué dans le battant de la porte est généralement obtenu par poinçonnage ou usinage laser lors de la production en série.

Le diamètre de l'alésage de montage peut également être obtenu par perçage / fraisage comme indiqué dans les schémas ci-contre.

Les Outils de poinçonnage GN 123 sont l'outil de choix pour les petites séries et les tôles d'acier de moins de 2 mm d'épaisseur.

Le crochet ne peut être fixé au loquet qu'après installation du corps de la serrure sur le battant de la porte.

Le boulon de fixation du loquet peut être déplacé verticalement dans une rainure de ± 5 mm, ce qui facilite le réglage du loquet pendant l'installation.

Idéalement, une fois serré, le boulon doit se trouver au niveau de l'axe de rotation (voir illustration). Un décalage latéral pouvant aller jusqu'à 4 mm ne nuit pas au bon fonctionnement.

L'angle de rotation du crochet est normalement limité à 90°. Selon le type de montage de la broche de contact livrée démontée, le verrouillage s'effectue en tournant à gauche ou à droite. Sans la broche de contact, le crochet peut être tourné de 360​°.
