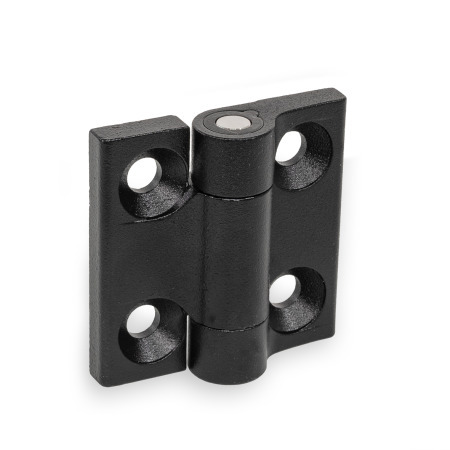

Charnières GN 437.4

Type: 2 - Couple de maintien 1 Nm
Couleur: SW - Noir, RAL 9005, finition texturée

Liste des types de charnière Informations sur la capacité de charge Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

Les charnières GN 437.4 avec détente maintiennent les portes et les caches dans la position d'indexation donnée, sans mécanisme supplémentaire.

Elles sont particulièrement utiles lorsque les machines et les systèmes doivent fréquemment être ouverts et fermés aux fins du chargement et du déchargement, ainsi qu'en cas d'entretiens ou de réparations. Elles permettent d'éviter que les portes et les caches se ferment et s'ouvrent indépendamment et de manière indésirable.

Grâce à la position d'indexation frontale d'environ -3°, le type C garantit également que la porte ou l'abattant est légèrement appuyé contre le cadre lorsqu'il est fermé.

Spécifications

Chapes de charnière
Zinc moulé sous pressionZD
Plastifié

Noir, RAL 9005, finition texturéeSW
Argenté, RAL 9006, finition texturéeSR

Éléments de verrouillage / Capuchon

Plastique, Polyacétal (POM)
pour n° d'identification 1/2
Température de fonctionnement jusqu'à 176 °F (80 °C)
Inox AISI 630
pour n° d'identification 3/4

Goupille
Inox AISI 303

Ressort de compression

Acier pour ressorts
pour n° d'identification 1/2
Inox AISI 301
pour n° d'identification 3/4

RoHS

Accessoire

Plaques d'écartement GN 2370
Plaques d'écartement avec trous taraudés GN 2372

Pièce sélectionnée

Référence A - Positions d'indexation -90°, 0°, 90° et 180°	Référence C - Positions d'indexation -3° et 117°	l₁	l₂	d	h₁	h₂	h₃	h₄	l₃	m₁	m₂	Couple de maintien max. en Nm Tolérance N° d'identification 1 / 2	N° d'identification 3 / 4

437.4-ZD-60-60-A1-SW		2.36	2.36	0.33	0.73	0.30	0.37	0.75	0.79	1.42	1.42	±10 %	-
	437.4-ZD-60-60-C1-SW	2.36	2.36	0.33	0.73	0.30	0.37	-	0.79	1.42	1.42	±10 %	-
437.4-ZD-60-60-A1-SR		2.36	2.36	0.33	0.73	0.30	0.37	0.75	0.79	1.42	1.42	±10 %	-
	437.4-ZD-60-60-C1-SR	2.36	2.36	0.33	0.73	0.30	0.37	-	0.79	1.42	1.42	±10 %	-

Référence A - Positions d'indexation -90°, 0°, 90° et 180°	Référence C - Positions d'indexation -3° et 117°	l₁	l₂	d	h₁	h₂	h₃	h₄	l₃	m₁	m₂	Couple de maintien max. en Nm Tolérance N° d'identification 1 / 2	N° d'identification 3 / 4

437.4-ZD-60-60-A2-SW		2.36	2.36	0.33	0.73	0.30	0.37	0.75	0.79	1.42	1.42	±10 %	-
	437.4-ZD-60-60-C2-SW	2.36	2.36	0.33	0.73	0.30	0.37	-	0.79	1.42	1.42	±10 %	-
437.4-ZD-60-60-A2-SR		2.36	2.36	0.33	0.73	0.30	0.37	0.75	0.79	1.42	1.42	±10 %	-
	437.4-ZD-60-60-C2-SR	2.36	2.36	0.33	0.73	0.30	0.37	-	0.79	1.42	1.42	±10 %	-

Référence A - Positions d'indexation -90°, 0°, 90° et 180°	Référence C - Positions d'indexation -3° et 117°	l₁	l₂	d	h₁	h₂	h₃	h₄	l₃	m₁	m₂	Couple de maintien max. en Nm Tolérance N° d'identification 1 / 2	N° d'identification 3 / 4

437.4-ZD-60-60-A3-SW		2.36	2.36	0.33	0.73	0.30	0.37	0.75	0.79	1.42	1.42	-	±20 %
	437.4-ZD-60-60-C3-SW	2.36	2.36	0.33	0.73	0.30	0.37	-	0.79	1.42	1.42	-	±20 %
437.4-ZD-60-60-A3-SR		2.36	2.36	0.33	0.73	0.30	0.37	0.75	0.79	1.42	1.42	-	±20 %
	437.4-ZD-60-60-C3-SR	2.36	2.36	0.33	0.73	0.30	0.37	-	0.79	1.42	1.42	-	±20 %

Référence A - Positions d'indexation -90°, 0°, 90° et 180°	Référence C - Positions d'indexation -3° et 117°	l₁	l₂	d	h₁	h₂	h₃	h₄	l₃	m₁	m₂	Couple de maintien max. en Nm Tolérance N° d'identification 1 / 2	N° d'identification 3 / 4

437.4-ZD-60-60-A4-SW		2.36	2.36	0.33	0.73	0.30	0.37	0.75	0.79	1.42	1.42	-	±20 %
	437.4-ZD-60-60-C4-SW	2.36	2.36	0.33	0.73	0.30	0.37	-	0.79	1.42	1.42	-	±20 %
437.4-ZD-60-60-A4-SR		2.36	2.36	0.33	0.73	0.30	0.37	0.75	0.79	1.42	1.42	-	±20 %
	437.4-ZD-60-60-C4-SR	2.36	2.36	0.33	0.73	0.30	0.37	-	0.79	1.42	1.42	-	±20 %

l₁	l₂	d	h₁	h₂	h₃	h₄	l₃	m₁	m₂	Couple de maintien max. en Nm Tolérance N° d'identification 1 / 2	N° d'identification 3 / 4

2.36	2.36	0.33	0.73	0.30	0.37	0.75	0.79	1.42	1.42	±10 %	±20 %

Référence

Total (net)

Can$33.91

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	99	Can$47.48
100	249	Can$43.52
250	499	Can$39.56
≥ 500		Can$35.61

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.335 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993
