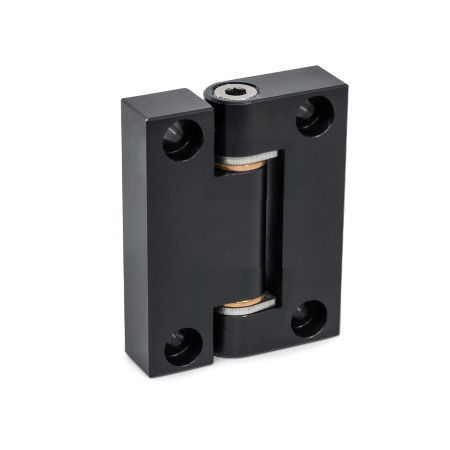

Charnières de précision GN 7580

Finition: ALS - Finition anodisée, noire
Type de chape intérieure: A - Fixation tangentielle avec évidement cylindrique
Type de chape extérieure: A - Fixation tangentielle avec évidement cylindrique

Fiche standard GN 7580 Imprimer cette page Tolérances ISO fondamentales Caractéristiques de l'inox

Description du produit

Les charnières de précision GN 7580 permettent de faire pivoter des éléments tels que des bras articulés, des entretoises et des plaques de serrage. Résistantes à l'usure, ces charnières de précision présentent un faible jeu radial et un jeu axial réglable.

L'association de différents types de chapes intérieures et extérieures permet de répondre aux besoins les plus divers en matière d'installation. Insérées dans les orifices des plaques vissées, les goupilles assurent un positionnement précis.

Les roulements à billes et les douilles taraudées de type B et D sont préassemblés sur les chapes de la charnière. Le goupille, les rondelles plates et les vis de réglage sont emballés séparément.

Spécifications

Chapes de charnière
Aluminium
Finition anodisée, noireALS ALS

Roulements à billes
Bronze

Goupille
Inox AISI 420

Rondelles plates
Inox AISI 302

Vis de réglage
Inox AISI 303

Avec verrouillage de filetage
Revêtement nylon intégral

Douilles taraudées
Inox AISI 303

RoHS

GN 7580 Charnières de précision en aluminium, roulements à billes en bronze,à utiliser en tant qu'articulation schéma

Masquer schéma technique

Options de pièce / Tableau

Type de chape intérieure

A	Fixation tangentielle avec évidement cylindrique
B	Fixation tangentielle avec douille taraudée
C	Fixation radiale avec évidement cylindrique
D	Fixation radiale avec douille taraudée

Type de chape extérieure

Référence A - Fixation tangentielle avec évidement cylindrique	Référence B - Fixation tangentielle avec douille taraudée	Référence C - Fixation radiale avec évidement cylindrique	Référence D - Fixation radiale avec douille taraudée	l₁	l₂	b	d₁	d₂	d₃ H7	h₁	h₂	m₁	m₂	m₃	m₄	m₅	m₆	t₁	t₂

7580-ALS-40-50-A-A				1.57	1.97	0.47	0.20	-	0.157 H7	0.28	-	0.53	0.79	1.50	-	0.79	-	0.20	0.35
	7580-ALS-40-50-A-B			1.57	1.97	0.47	0.20	M 5	0.157 H7	0.28	-	0.53	0.79	1.50	-	0.79	-	0.20	0.35
		7580-ALS-40-50-A-C		1.57	1.97	0.47	0.20	-	0.157 H7	0.28	0.32	0.53	0.79	1.50	0.79	0.79	1.57	0.20	0.35
			7580-ALS-40-50-A-D	1.57	1.97	0.47	0.20	M 5	0.157 H7	0.28	0.32	0.53	0.79	1.50	0.79	0.79	1.57	0.20	0.35
7580-ALS-55-70-A-A				2.17	2.76	0.63	0.24	-	0.197 H7	0.39	-	0.71	1.08	2.20	-	1.02	-	0.24	0.43
	7580-ALS-55-70-A-B			2.17	2.76	0.63	0.24	M 6	0.197 H7	0.39	-	0.71	1.08	2.20	-	1.02	-	0.24	0.43
		7580-ALS-55-70-A-C		2.17	2.76	0.63	0.24	-	0.197 H7	0.39	0.48	0.71	1.08	2.20	1.02	1.02	2.20	0.24	0.43
			7580-ALS-55-70-A-D	2.17	2.76	0.63	0.24	M 6	0.197 H7	0.39	0.48	0.71	1.08	2.20	1.02	1.02	2.20	0.24	0.43
7580-ALS-75-100-A-A				2.95	3.94	0.87	0.32	-	0.236 H7	0.55	-	0.98	1.48	3.15	-	1.77	-	0.31	0.51
	7580-ALS-75-100-A-B			2.95	3.94	0.87	0.32	M 8	0.236 H7	0.55	-	0.98	1.48	3.15	-	1.77	-	0.31	0.51
		7580-ALS-75-100-A-C		2.95	3.94	0.87	0.32	-	0.236 H7	0.55	0.66	0.98	1.48	3.15	1.77	1.77	3.15	0.31	0.51
			7580-ALS-75-100-A-D	2.95	3.94	0.87	0.32	M 8	0.236 H7	0.55	0.66	0.98	1.48	3.15	1.77	1.77	3.15	0.31	0.51

Référence A - Fixation tangentielle avec évidement cylindrique	Référence B - Fixation tangentielle avec douille taraudée	Référence C - Fixation radiale avec évidement cylindrique	Référence D - Fixation radiale avec douille taraudée	l₁	l₂	b	d₁	d₂	d₃ H7	h₁	h₂	m₁	m₂	m₃	m₄	m₅	m₆	t₁	t₂

7580-ALS-40-50-B-A	7580-ALS-40-50-B-B			1.57	1.97	0.47	0.20	M 5	0.157 H7	0.28	-	0.53	0.79	1.50	-	0.79	-	0.20	0.35
		7580-ALS-40-50-B-C	7580-ALS-40-50-B-D	1.57	1.97	0.47	0.20	M 5	0.157 H7	0.28	0.32	0.53	0.79	1.50	0.79	0.79	1.57	0.20	0.35
7580-ALS-55-70-B-A	7580-ALS-55-70-B-B			2.17	2.76	0.63	0.24	M 6	0.197 H7	0.39	-	0.71	1.08	2.20	-	1.02	-	0.24	0.43
		7580-ALS-55-70-B-C	7580-ALS-55-70-B-D	2.17	2.76	0.63	0.24	M 6	0.197 H7	0.39	0.48	0.71	1.08	2.20	1.02	1.02	2.20	0.24	0.43
7580-ALS-75-100-B-A	7580-ALS-75-100-B-B			2.95	3.94	0.87	0.32	M 8	0.236 H7	0.55	-	0.98	1.48	3.15	-	1.77	-	0.31	0.51
		7580-ALS-75-100-B-C	7580-ALS-75-100-B-D	2.95	3.94	0.87	0.32	M 8	0.236 H7	0.55	0.66	0.98	1.48	3.15	1.77	1.77	3.15	0.31	0.51

Référence A - Fixation tangentielle avec évidement cylindrique	Référence B - Fixation tangentielle avec douille taraudée	Référence C - Fixation radiale avec évidement cylindrique	Référence D - Fixation radiale avec douille taraudée	l₁	l₂	b	d₁	d₂	d₃ H7	h₁	h₂	m₁	m₂	m₃	m₄	m₅	m₆	t₁	t₂

7580-ALS-40-50-C-A				1.57	1.97	0.47	0.20	-	0.157 H7	0.28	0.32	0.53	0.79	1.50	-	0.79	-	0.20	0.35
	7580-ALS-40-50-C-B			1.57	1.97	0.47	0.20	M 5	0.157 H7	0.28	0.32	0.53	0.79	1.50	-	0.79	-	0.20	0.35
		7580-ALS-40-50-C-C		1.57	1.97	0.47	0.20	-	0.157 H7	-	0.32	-	0.79	1.50	0.79	0.79	1.57	0.20	0.35
			7580-ALS-40-50-C-D	1.57	1.97	0.47	0.20	M 5	0.157 H7	-	0.32	-	0.79	1.50	0.79	0.79	1.57	0.20	0.35
7580-ALS-55-70-C-A				2.17	2.76	0.63	0.24	-	0.197 H7	0.39	0.48	0.71	1.08	2.20	-	1.02	-	0.24	0.43
	7580-ALS-55-70-C-B			2.17	2.76	0.63	0.24	M 6	0.197 H7	0.39	0.48	0.71	1.08	2.20	-	1.02	-	0.24	0.43
		7580-ALS-55-70-C-C		2.17	2.76	0.63	0.24	-	0.197 H7	-	0.48	-	1.08	2.20	1.02	1.02	2.20	0.24	0.43
			7580-ALS-55-70-C-D	2.17	2.76	0.63	0.24	M 6	0.197 H7	-	0.48	-	1.08	2.20	1.02	1.02	2.20	0.24	0.43
7580-ALS-75-100-C-A				2.95	3.94	0.87	0.32	-	0.236 H7	0.55	0.66	0.98	1.48	3.15	-	1.77	-	0.31	0.51
	7580-ALS-75-100-C-B			2.95	3.94	0.87	0.32	M 8	0.236 H7	0.55	0.66	0.98	1.48	3.15	-	1.77	-	0.31	0.51
		7580-ALS-75-100-C-C		2.95	3.94	0.87	0.32	-	0.236 H7	-	0.66	-	1.48	3.15	1.77	1.77	3.15	0.31	0.51
			7580-ALS-75-100-C-D	2.95	3.94	0.87	0.32	M 8	0.236 H7	-	0.66	-	1.48	3.15	1.77	1.77	3.15	0.31	0.51

Référence A - Fixation tangentielle avec évidement cylindrique	Référence B - Fixation tangentielle avec douille taraudée	Référence C - Fixation radiale avec évidement cylindrique	Référence D - Fixation radiale avec douille taraudée	l₁	l₂	b	d₁	d₂	d₃ H7	h₁	h₂	m₁	m₂	m₃	m₄	m₅	m₆	t₁	t₂

7580-ALS-40-50-D-A	7580-ALS-40-50-D-B			1.57	1.97	0.47	0.20	M 5	0.157 H7	0.28	0.32	0.53	0.79	1.50	-	0.79	-	0.20	0.35
		7580-ALS-40-50-D-C	7580-ALS-40-50-D-D	1.57	1.97	0.47	0.20	M 5	0.157 H7	-	0.32	-	0.79	1.50	0.79	0.79	1.57	0.20	0.35
7580-ALS-55-70-D-A	7580-ALS-55-70-D-B			2.17	2.76	0.63	0.24	M 6	0.197 H7	0.39	0.48	0.71	1.08	2.20	-	1.02	-	0.24	0.43
		7580-ALS-55-70-D-C	7580-ALS-55-70-D-D	2.17	2.76	0.63	0.24	M 6	0.197 H7	-	0.48	-	1.08	2.20	1.02	1.02	2.20	0.24	0.43
7580-ALS-75-100-D-A	7580-ALS-75-100-D-B			2.95	3.94	0.87	0.32	M 8	0.236 H7	0.55	0.66	0.98	1.48	3.15	-	1.77	-	0.31	0.51
		7580-ALS-75-100-D-C	7580-ALS-75-100-D-D	2.95	3.94	0.87	0.32	M 8	0.236 H7	-	0.66	-	1.48	3.15	1.77	1.77	3.15	0.31	0.51

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

l₁	l₂	b	d₁	d₂	d₃ H7	h₁	h₂	m₁	m₂	m₃	m₄	m₅	m₆	t₁	t₂

1.57	1.97	0.47	0.20	M 5	0.157	0.28	0.32	0.53	0.79	1.50	0.79	0.79	1.57	0.20	0.35
2.17	2.76	0.63	0.24	M 6	0.197	0.39	0.48	0.71	1.08	2.20	1.02	1.02	2.20	0.24	0.43
2.95	3.94	0.87	0.32	M 8	0.236	0.55	0.66	0.98	1.48	3.15	1.77	1.77	3.15	0.31	0.51

Configuration et prix

Instructions de montage

Capacité de charge

Les charnières de précision GN 7580 ont été soumises à des essais de charge exhaustifs. Pour réaliser ces essais, les charnières ont été positionnées à l'aide de chevilles et fixées à l'aide de vis à tête cylindrique en appliquant le couple nominal prévu.

Les valeurs F_A, F_R0 et F_R90 ont été déterminées lors d'essais de compression en appliquant une force de plus en plus élevée et en procédant à des chargements et déchargements lents. La capacité de charge admissible correspond au seuil à partir duquel on observe une très faible déformation plastique, sans lien avec le fonctionnement. Les charges de rupture des charnières sont plusieurs fois supérieures aux valeurs spécifiées.

Afficher / Masquer colonnes

N° de code	Capacité de charge radiale F_R	F_R90	Capacité de charge axiale F_A

GN 7580-ALS-40-55-*	337 lbf (1500 N)	337 lbf (1500 N)	281 lbf (1250 N)
GN 7580-ALS-55-70-*	787 lbf (3500 N)	787 lbf (3500 N)	450 lbf (2000 N)
GN 7580-ALS-75-100-*	1686 lbf (7500 N)	1686 lbf (7500 N)	1124 lbf (5000 N)

L’application des valeurs de couple indiquées dans le tableau entraîne par reproductibilité un déplacement à réglage élastique, mesuré à une distance donnée par rapport au point de pivot.

Afficher / Masquer colonnes

N° de code	Couple admissible M₀	Déplacement à réglage s

GN 7580-ALS-40-55-*	20	0.3
GN 7580-ALS-55-70-*	40	0.3
GN 7580-ALS-75-100-*	100	0.3

Les informations relatives à la capacité de charge sont données à titre indicatif et non contraignant et n'engagent pas la responsabilité de l'entreprise. En général, elles ne constituent pas une garantie de qualité. L'utilisateur doit déterminer dans chaque cas si un produit convient ou non à l'utilisation prévue. Les facteurs environnementaux et le passage du temps peuvent influencer ces valeurs.

Pièce sélectionnée

Référence

Total (net)

Can$158.57

Disponible sous 1 - 2 semaines

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	9	Can$158.57
10	24	Can$145.35
25	49	Can$132.14
≥ 50		Can$118.93

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.145 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
