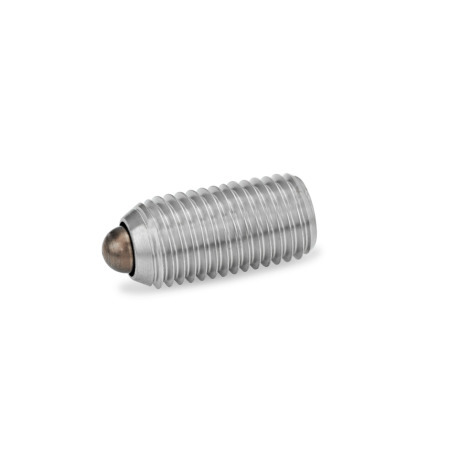

Masquer schéma technique
Options de pièce / Tableau
Type
B Acier, ressort à charge standard
BS Acier, ressort à charge élevée
BN Inox, ressort à charge standard
BSN Inox, ressort à charge élevée
Afficher / Masquer colonnes
Référence Référence Référence Référence d1 Type B Type BS d2 -0.004 Longueur lwCompression A/Fen mm Charge du ressort en N ≈standard (Type B / BN) Charge du ressort en N ≈élevée (Type BS / BSN)
M 4
M 5
M 6
M 8
M 10
M 12
M 16
M 20
M 24
0.071 -0.004
0.094 -0.004
0.106 -0.004
0.150 -0.004
0.177 -0.004
0.244 -0.004
0.335 -0.004
0.394 -0.004
0.512 -0.004
0.472
0.551
0.591
0.709
0.906
1.024
1.299
1.693
1.890
0.059 +0.012/-0.016
0.079
0.098
0.138
0.177 ±0.012
0.256
0.315
2
3
4
5
6
8
10
12
2.5
1.01 lbf (4.5 N)
1.12 lbf (5 N)
1.35 lbf (6 N)
3.60 lbf (16 N)
4.27 lbf (19 N)
4.95 lbf (22 N)
8.54 lbf (38 N)
8.77 lbf (39 N)
16.19 lbf (72 N)
2.81 lbf (12.5 N)
2.92 lbf (13 N)
3.82 lbf (17 N)
7.42 lbf (33 N)
9.44 lbf (42 N)
12.81 lbf (57 N)
17.54 lbf (78 N)
18.21 lbf (81 N)
34.85 lbf (155 N)
2.47 lbf (11 N)
5.17 lbf (23 N)
4.50 lbf (20 N)
8.54 lbf (38 N)
11.24 lbf (50 N)
11.69 lbf (52 N)
20.46 lbf (91 N)
5.62 lbf (25 N)
13.26 lbf (59 N)
12.14 lbf (54 N)
21.58 lbf (96 N)
22.48 lbf (100 N)
29.90 lbf (133 N)
50.13 lbf (223 N)
615.4-M4-B 615.4-M4-BN M 4 0.071 -0.004 0.472 0.059 +0.012/-0.016 2 1.01 lbf (4.5 N) 2.81 lbf (12.5 N) - -
615.4-M5-B 615.4-M5-BN M 5 0.094 -0.004 0.551 0.079 2.5 1.12 lbf (5 N) 2.92 lbf (13 N) - -
615.4-M6-B 615.4-M6-BN 615.4-M6-BS 615.4-M6-BSN M 6 0.106 -0.004 0.591 0.079 3 1.35 lbf (6 N) 3.82 lbf (17 N) 2.47 lbf (11 N) 5.62 lbf (25 N)
615.4-M8-B 615.4-M8-BN 615.4-M8-BS 615.4-M8-BSN M 8 0.150 -0.004 0.709 0.079 4 3.60 lbf (16 N) 7.42 lbf (33 N) 5.17 lbf (23 N) 13.26 lbf (59 N)
615.4-M10-B 615.4-M10-BN 615.4-M10-BS 615.4-M10-BSN M 10 0.177 -0.004 0.906 0.098 5 4.27 lbf (19 N) 9.44 lbf (42 N) 4.50 lbf (20 N) 12.14 lbf (54 N)
615.4-M12-B 615.4-M12-BN 615.4-M12-BS 615.4-M12-BSN M 12 0.244 -0.004 1.024 0.138 6 4.95 lbf (22 N) 12.81 lbf (57 N) 8.54 lbf (38 N) 21.58 lbf (96 N)
615.4-M16-B 615.4-M16-BN 615.4-M16-BS 615.4-M16-BSN M 16 0.335 -0.004 1.299 0.177 ±0.012 8 8.54 lbf (38 N) 17.54 lbf (78 N) 11.24 lbf (50 N) 22.48 lbf (100 N)
615.4-M20-B 615.4-M20-BN 615.4-M20-BS 615.4-M20-BSN M 20 0.394 -0.004 1.693 0.256 10 8.77 lbf (39 N) 18.21 lbf (81 N) 11.69 lbf (52 N) 29.90 lbf (133 N)
615.4-M24-B 615.4-M24-BN 615.4-M24-BS 615.4-M24-BSN M 24 0.512 -0.004 1.890 0.315 12 16.19 lbf (72 N) 34.85 lbf (155 N) 20.46 lbf (91 N) 50.13 lbf (223 N)
La combinaison de filtre ne génère aucun résultat.
Afficher / Masquer colonnes
Métrique
d1 Type B Type BS d2 -0.004 Longueur lwCompression A/Fen mm Charge du ressort en N ≈standard (Type B / BN) Charge du ressort en N ≈élevée (Type BS / BSN)
M 4
M 5
M 6
M 8
M 10
M 12
M 16
M 20
M 24
M 6
M 8
M 10
M 12
M 16
M 20
M 24
0.071
0.094
0.106
0.150
0.177
0.244
0.335
0.394
0.512
0.472
0.551
0.591
0.709
0.906
1.024
1.299
1.693
1.890
0.059 +0.012/-0.016
0.079
0.098
0.138
0.177 ±0.012
0.256
0.315
2
3
4
5
6
8
10
12
2.5
1.01 lbf (4.5 N)
1.12 lbf (5 N)
1.35 lbf (6 N)
3.60 lbf (16 N)
4.27 lbf (19 N)
4.95 lbf (22 N)
8.54 lbf (38 N)
8.77 lbf (39 N)
16.19 lbf (72 N)
2.81 lbf (12.5 N)
2.92 lbf (13 N)
3.82 lbf (17 N)
7.42 lbf (33 N)
9.44 lbf (42 N)
12.81 lbf (57 N)
17.54 lbf (78 N)
18.21 lbf (81 N)
34.85 lbf (155 N)
2.47 lbf (11 N)
5.17 lbf (23 N)
4.50 lbf (20 N)
8.54 lbf (38 N)
11.24 lbf (50 N)
11.69 lbf (52 N)
20.46 lbf (91 N)
5.62 lbf (25 N)
13.26 lbf (59 N)
12.14 lbf (54 N)
21.58 lbf (96 N)
22.48 lbf (100 N)
29.90 lbf (133 N)
50.13 lbf (223 N)
M 4 - 0.071 0.472 0.059 +0.012/-0.016 2 1.01 lbf (4.5 N) 2.81 lbf (12.5 N) - -
M 5 - 0.094 0.551 0.079 2.5 1.12 lbf (5 N) 2.92 lbf (13 N) - -
M 6 M 6 0.106 0.591 0.079 3 1.35 lbf (6 N) 3.82 lbf (17 N) 2.47 lbf (11 N) 5.62 lbf (25 N)
M 8 M 8 0.150 0.709 0.079 4 3.60 lbf (16 N) 7.42 lbf (33 N) 5.17 lbf (23 N) 13.26 lbf (59 N)
M 10 M 10 0.177 0.906 0.098 5 4.27 lbf (19 N) 9.44 lbf (42 N) 4.50 lbf (20 N) 12.14 lbf (54 N)
M 12 M 12 0.244 1.024 0.138 6 4.95 lbf (22 N) 12.81 lbf (57 N) 8.54 lbf (38 N) 21.58 lbf (96 N)
M 16 M 16 0.335 1.299 0.177 ±0.012 8 8.54 lbf (38 N) 17.54 lbf (78 N) 11.24 lbf (50 N) 22.48 lbf (100 N)
M 20 M 20 0.394 1.693 0.256 10 8.77 lbf (39 N) 18.21 lbf (81 N) 11.69 lbf (52 N) 29.90 lbf (133 N)
M 24 M 24 0.512 1.890 0.315 12 16.19 lbf (72 N) 34.85 lbf (155 N) 20.46 lbf (91 N) 50.13 lbf (223 N)
La combinaison de filtre ne génère aucun résultat.
Configuration et prix
Pièce sélectionnée
Référence
Prix
Appel / courriel pour demander prix et disponibilité
Délai de livraison 5-7 jours: 996 pièces Appeler pour connaître le délai de livraison >996 pièces
Quantité
Notez nos réductions en fonction des quantités commandées (dollars canadiens).
No price breaks available.
RoHS: Conforme
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (R estriction (d’emploi de certaines) s ubstances d angereuses).
Poids: 0.002 lbs
Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires. Téléphone: 1-800-397-6993
