GN 615.3 Poussoirs à bille avec verrouillage de filetage Acier / inox, avec bille, à 6 pans creux

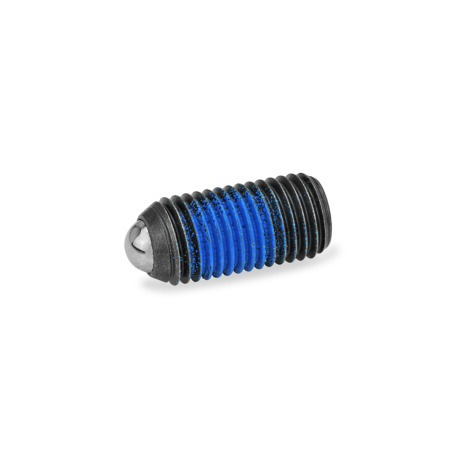

Poussoirs à bille avec verrouillage de filetage GN 615.3: Acier / inox, avec bille, à 6 pans creux
Type: K - Acier, ressort à charge standard
Verrouillage de filetage: PFB - Patch polyamide
inox

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

  • résistance à la corrosion
  • ajustement précis
  • écologique
Afficher tous les produits en inox

Description du produit

Le patch PFB est un verrouillage de filetage bloquant (patch en polyamide). Le revêtement pour le type K ou KN (ressort à charge standard) est indiqué en bleu, pour le type KS ou KSN (ressort à charge élevée) en vert. Ce type de verrouillage de filetage requiert un couple relativement élevé. Par conséquent, cette version avec 6 pans creux est préférable à la version avec fente (GN 615).

MVK (Micro encapsulation) est un verrouillage de filetage collant (indiqué en rouge).

Spécifications

Logement

  • Acier, finition noirci pour type K / KS
  • Inox AISI 303 pour type KN / KSN

Bille

  • Acier durci pour type K / KS
  • Inox AISI 420C, durci pour type KN / KSN

Ressort
Inox AISI 631


Verrouillages de filetage

  • Patch polyamidePFB
    M 3 ... M 16
    M 20 ... M 24*
  • Micro encapsulationMVK

RoHS

Accessoire

GN 3492 Supports pour doigt d'indexage (Inox)

Masquer schéma technique
GN 615.3 Poussoirs à bille en acier / inox, avec verrouillage de filetage, avec bille, à 6 pans creux schéma

Options de pièce / Tableau

Type

KAcier, ressort à charge standard
KSAcier, ressort à charge élevée
KNInox, ressort à charge standard
KSNInox, ressort à charge élevée
Afficher / Masquer colonnes

Métrique

d1d2Longueur lA/F
en mm
w
compression
Charge du ressort ≈
standard (Type K / KN)
initiale



Finale
Charge du ressort ≈
élevée (Type KS / KSN)
initiale



Finale
M 30.060.3151.50.020.67 lbf (3 N)1.01 lbf (4.5 N)1.12 lbf (5 N)2.02 lbf (9 N)
M 40.100.47220.031.91 lbf (8.5 N)3.15 lbf (14 N)2.70 lbf (12 N)4.05 lbf (18 N)
M 50.120.5512.50.041.80 lbf (8 N)3.15 lbf (14 N)3.37 lbf (15 N)4.95 lbf (22 N)
M 60.140.59130.042.47 lbf (11 N)4.05 lbf (18 N)4.27 lbf (19 N)6.29 lbf (28 N)
M 80.180.70940.064.05 lbf (18 N)6.97 lbf (31 N)8.09 lbf (36 N)13.94 lbf (62 N)
M 100.240.90650.085.40 lbf (24 N)10.12 lbf (45 N)12.81 lbf (57 N)23.38 lbf (104 N)
M 120.311.02460.105.85 lbf (26 N)11.02 lbf (49 N)13.71 lbf (61 N)24.73 lbf (110 N)
M 160.391.29980.149.22 lbf (41 N)19.33 lbf (86 N)15.29 lbf (68 N)31.92 lbf (142 N)
M 200.471.693100.1812.59 lbf (56 N)24.95 lbf (111 N)18.88 lbf (84 N)37.32 lbf (166 N)
M 240.591.890120.2218.21 lbf (81 N)33.95 lbf (151 N)28.55 lbf (127 N)53.28 lbf (237 N)
* Non disponible en stock, nécessite une quantité commandée minimale

Configuration et prix

Filetage d1
Type




Verrouillage de filetage


Filetage d1
Type




Verrouillage de filetage


Pièce sélectionnée

Total (net)
Can$6.15
  • Délai de livraison 5-7 jours: 784 pièces
  • Appeler pour connaître le délai de livraison >784 pièces
Enregistrer dans les Favoris
Recommander un produit
Notez nos réductions en fonction des quantités commandées (dollars canadiens).
MinMaxPrice
199Can$6.15
100249Can$5.64
250499Can$5.12
≥ 500Can$4.61
Prop 65: Non conforme
AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov
RoHS: Conforme
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).
Poids: 0.002 lbs
Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
