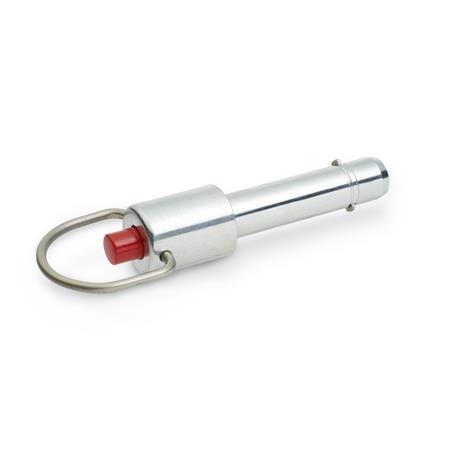

Broches à libération rapide GN 214.2

Liste des types de goupilles de verrouillage Capacité de charge Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

Les broches à libération rapide GN 214.2 sont utilisées pour fixer, raccorder et verrouiller rapidement divers systèmes de montage et de fixation. Elles sont souvent utilisées avec les goupilles de centrage qui doivent régulièrement être enlevées et remplacées.

Les cliquets rectangulaires en tôle inox maintiennent la broche de centrage en position axiale dans l'alésage. Elle peut être rétractée en appuyant sur le bouton ; une fois celui-ci relâché, le ressort de pression revient dans sa position de verrouillage.

La version avec l'anneau de levage pivotant est idéale pour les espaces confinés.

Les capacités de charge correspondant à la résistance au double cisaillement (force de rupture) sont indiquées dans l'annexe technique.

Spécifications

Tige de la goupille
Acier, zingué, finition passivée bleue

Goupille de sécurité
Tôle inox AISI 304

Bouton poussoir / glissière
Plastique

Température de fonctionnement
jusqu'à 176 °F (80 °C)
Bouton-poussoir rouge

Anneau de levage
Inox AISI 301

Ressort
Inox AISI 301

RoHS

Accessoire

Douilles de maintien GN 1140
Chaînettes GN 111
Chaînettes GN 111.5
Câbles de retenue GN 111.2 (avec 1 anneau et 1 ergot de montage ou avec 2 anneaux)
Câbles de retenue GN 111.2 (avec ergots de montage ou sans ergots)
Câbles ressort GN 111.4

GN 214.2 Broches à libération rapide en acier, à verrouillage axial (cliquet) schéma

Masquer schéma technique

Options de pièce / Tableau

Référence	d₁ -0.004	l₁ +0.016 Taille minimum	a	b	d₂	d₃	d₄	d₅	l₂	l₃

214.2-6-10	0.236 -0.004	0.394 +0.016	0.09	0.02	0.29 +0.02	0.23	0.47	0.91	0.28	1.50
214.2-6-12	0.236 -0.004	0.472 +0.016	0.09	0.02	0.29 +0.02	0.23	0.47	0.91	0.28	1.50
214.2-6-16	0.236 -0.004	0.630 +0.016	0.09	0.02	0.29 +0.02	0.23	0.47	0.91	0.28	1.50
214.2-6-20	0.236 -0.004	0.787 +0.016	0.09	0.02	0.29 +0.02	0.23	0.47	0.91	0.28	1.50
214.2-6-25	0.236 -0.004	0.984 +0.016	0.09	0.02	0.29 +0.02	0.23	0.47	0.91	0.28	1.50
214.2-6-30	0.236 -0.004	1.181 +0.016	0.09	0.02	0.29 +0.02	0.23	0.47	0.91	0.28	1.50
214.2-6-35	0.236 -0.004	1.378 +0.016	0.09	0.02	0.29 +0.02	0.23	0.47	0.91	0.28	1.50
214.2-6-40	0.236 -0.004	1.575 +0.016	0.09	0.02	0.29 +0.02	0.23	0.47	0.91	0.28	1.50
214.2-6-45	0.236 -0.004	1.772 +0.016	0.09	0.02	0.29 +0.02	0.23	0.47	0.91	0.28	1.50
214.2-6-50	0.236 -0.004	1.969 +0.016	0.09	0.02	0.29 +0.02	0.23	0.47	0.91	0.28	1.50
214.2-6-60	0.236 -0.004	2.362 +0.016	0.09	0.02	0.29 +0.02	0.23	0.47	0.91	0.28	1.50
214.2-6-70	0.236 -0.004	2.756 +0.016	0.09	0.02	0.29 +0.02	0.23	0.47	0.91	0.28	1.50
214.2-6-80	0.236 -0.004	3.150 +0.016	0.09	0.02	0.29 +0.02	0.23	0.47	0.91	0.28	1.50

Référence	d₁ -0.004	l₁ +0.016 Taille minimum	a	b	d₂	d₃	d₄	d₅	l₂	l₃

214.2-8-10	0.315 -0.004	0.394 +0.016	0.11	0.02	0.39 +0.02	0.31	0.47	0.91	0.33	1.50
214.2-8-16	0.315 -0.004	0.630 +0.016	0.11	0.02	0.39 +0.02	0.31	0.47	0.91	0.33	1.50
214.2-8-20	0.315 -0.004	0.787 +0.016	0.11	0.02	0.39 +0.02	0.31	0.47	0.91	0.33	1.50
214.2-8-25	0.315 -0.004	0.984 +0.016	0.11	0.02	0.39 +0.02	0.31	0.47	0.91	0.33	1.50
214.2-8-30	0.315 -0.004	1.181 +0.016	0.11	0.02	0.39 +0.02	0.31	0.47	0.91	0.33	1.50
214.2-8-35	0.315 -0.004	1.378 +0.016	0.11	0.02	0.39 +0.02	0.31	0.47	0.91	0.33	1.50
214.2-8-40	0.315 -0.004	1.575 +0.016	0.11	0.02	0.39 +0.02	0.31	0.47	0.91	0.33	1.50
214.2-8-45	0.315 -0.004	1.772 +0.016	0.11	0.02	0.39 +0.02	0.31	0.47	0.91	0.33	1.50
214.2-8-50	0.315 -0.004	1.969 +0.016	0.11	0.02	0.39 +0.02	0.31	0.47	0.91	0.33	1.50
214.2-8-60	0.315 -0.004	2.362 +0.016	0.11	0.02	0.39 +0.02	0.31	0.47	0.91	0.33	1.50
214.2-8-70	0.315 -0.004	2.756 +0.016	0.11	0.02	0.39 +0.02	0.31	0.47	0.91	0.33	1.50
214.2-8-80	0.315 -0.004	3.150 +0.016	0.11	0.02	0.39 +0.02	0.31	0.47	0.91	0.33	1.50
214.2-8-90	0.315 -0.004	3.543 +0.016	0.11	0.02	0.39 +0.02	0.31	0.47	0.91	0.33	1.50
214.2-8-100	0.315 -0.004	3.937 +0.016	0.11	0.02	0.39 +0.02	0.31	0.47	0.91	0.33	1.50

Référence	d₁ -0.004	l₁ +0.016 Taille minimum	a	b	d₂	d₃	d₄	d₅	l₂	l₃

214.2-10-15	0.394 -0.004	0.591 +0.016	0.13	0.04	0.46 +0.04	0.39	0.63	1.10	0.39	1.65
214.2-10-20	0.394 -0.004	0.787 +0.016	0.13	0.04	0.46 +0.04	0.39	0.63	1.10	0.39	1.65
214.2-10-25	0.394 -0.004	0.984 +0.016	0.13	0.04	0.46 +0.04	0.39	0.63	1.10	0.39	1.65
214.2-10-30	0.394 -0.004	1.181 +0.016	0.13	0.04	0.46 +0.04	0.39	0.63	1.10	0.39	1.65
214.2-10-35	0.394 -0.004	1.378 +0.016	0.13	0.04	0.46 +0.04	0.39	0.63	1.10	0.39	1.65
214.2-10-40	0.394 -0.004	1.575 +0.016	0.13	0.04	0.46 +0.04	0.39	0.63	1.10	0.39	1.65
214.2-10-45	0.394 -0.004	1.772 +0.016	0.13	0.04	0.46 +0.04	0.39	0.63	1.10	0.39	1.65
214.2-10-50	0.394 -0.004	1.969 +0.016	0.13	0.04	0.46 +0.04	0.39	0.63	1.10	0.39	1.65
214.2-10-60	0.394 -0.004	2.362 +0.016	0.13	0.04	0.46 +0.04	0.39	0.63	1.10	0.39	1.65
214.2-10-70	0.394 -0.004	2.756 +0.016	0.13	0.04	0.46 +0.04	0.39	0.63	1.10	0.39	1.65
214.2-10-80	0.394 -0.004	3.150 +0.016	0.13	0.04	0.46 +0.04	0.39	0.63	1.10	0.39	1.65
214.2-10-90	0.394 -0.004	3.543 +0.016	0.13	0.04	0.46 +0.04	0.39	0.63	1.10	0.39	1.65
214.2-10-100	0.394 -0.004	3.937 +0.016	0.13	0.04	0.46 +0.04	0.39	0.63	1.10	0.39	1.65
214.2-10-110	0.394 -0.004	4.331 +0.016	0.13	0.04	0.46 +0.04	0.39	0.63	1.10	0.39	1.65
214.2-10-120	0.394 -0.004	4.724 +0.016	0.13	0.04	0.46 +0.04	0.39	0.63	1.10	0.39	1.65

Référence	d₁ -0.004	l₁ +0.016 Taille minimum	a	b	d₂	d₃	d₄	d₅	l₂	l₃

214.2-12-20	0.472 -0.004	0.787 +0.016	0.15	0.04	0.54 +0.04	0.47	0.63	1.10	0.44	1.65
214.2-12-25	0.472 -0.004	0.984 +0.016	0.15	0.04	0.54 +0.04	0.47	0.63	1.10	0.44	1.65
214.2-12-30	0.472 -0.004	1.181 +0.016	0.15	0.04	0.54 +0.04	0.47	0.63	1.10	0.44	1.65
214.2-12-35	0.472 -0.004	1.378 +0.016	0.15	0.04	0.54 +0.04	0.47	0.63	1.10	0.44	1.65
214.2-12-40	0.472 -0.004	1.575 +0.016	0.15	0.04	0.54 +0.04	0.47	0.63	1.10	0.44	1.65
214.2-12-45	0.472 -0.004	1.772 +0.016	0.15	0.04	0.54 +0.04	0.47	0.63	1.10	0.44	1.65
214.2-12-50	0.472 -0.004	1.969 +0.016	0.15	0.04	0.54 +0.04	0.47	0.63	1.10	0.44	1.65
214.2-12-60	0.472 -0.004	2.362 +0.016	0.15	0.04	0.54 +0.04	0.47	0.63	1.10	0.44	1.65
214.2-12-70	0.472 -0.004	2.756 +0.016	0.15	0.04	0.54 +0.04	0.47	0.63	1.10	0.44	1.65
214.2-12-80	0.472 -0.004	3.150 +0.016	0.15	0.04	0.54 +0.04	0.47	0.63	1.10	0.44	1.65
214.2-12-90	0.472 -0.004	3.543 +0.016	0.15	0.04	0.54 +0.04	0.47	0.63	1.10	0.44	1.65
214.2-12-100	0.472 -0.004	3.937 +0.016	0.15	0.04	0.54 +0.04	0.47	0.63	1.10	0.44	1.65
214.2-12-110	0.472 -0.004	4.331 +0.016	0.15	0.04	0.54 +0.04	0.47	0.63	1.10	0.44	1.65
214.2-12-120	0.472 -0.004	4.724 +0.016	0.15	0.04	0.54 +0.04	0.47	0.63	1.10	0.44	1.65

Référence	d₁ -0.004	l₁ +0.016 Taille minimum	a	b	d₂	d₃	d₄	d₅	l₂	l₃

214.2-16-30	0.630 -0.004	1.181 +0.016	0.19	0.05	0.74 +0.04	0.63	0.79	1.26	0.56	1.83
214.2-16-35	0.630 -0.004	1.378 +0.016	0.19	0.05	0.74 +0.04	0.63	0.79	1.26	0.56	1.83
214.2-16-40	0.630 -0.004	1.575 +0.016	0.19	0.05	0.74 +0.04	0.63	0.79	1.26	0.56	1.83
214.2-16-45	0.630 -0.004	1.772 +0.016	0.19	0.05	0.74 +0.04	0.63	0.79	1.26	0.56	1.83
214.2-16-50	0.630 -0.004	1.969 +0.016	0.19	0.05	0.74 +0.04	0.63	0.79	1.26	0.56	1.83
214.2-16-60	0.630 -0.004	2.362 +0.016	0.19	0.05	0.74 +0.04	0.63	0.79	1.26	0.56	1.83
214.2-16-70	0.630 -0.004	2.756 +0.016	0.19	0.05	0.74 +0.04	0.63	0.79	1.26	0.56	1.83
214.2-16-80	0.630 -0.004	3.150 +0.016	0.19	0.05	0.74 +0.04	0.63	0.79	1.26	0.56	1.83
214.2-16-90	0.630 -0.004	3.543 +0.016	0.19	0.05	0.74 +0.04	0.63	0.79	1.26	0.56	1.83
214.2-16-100	0.630 -0.004	3.937 +0.016	0.19	0.05	0.74 +0.04	0.63	0.79	1.26	0.56	1.83
214.2-16-110	0.630 -0.004	4.331 +0.016	0.19	0.05	0.74 +0.04	0.63	0.79	1.26	0.56	1.83
214.2-16-120	0.630 -0.004	4.724 +0.016	0.19	0.05	0.74 +0.04	0.63	0.79	1.26	0.56	1.83
214.2-16-130	0.630 -0.004	5.118 +0.016	0.19	0.05	0.74 +0.04	0.63	0.79	1.26	0.56	1.83
214.2-16-140	0.630 -0.004	5.512 +0.016	0.19	0.05	0.74 +0.04	0.63	0.79	1.26	0.56	1.83
214.2-16-150	0.630 -0.004	5.906 +0.016	0.19	0.05	0.74 +0.04	0.63	0.79	1.26	0.56	1.83

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

d₁ -0.004	l₁ +0.016 Taille minimum															a	b	d₂	d₃	d₄	d₅	l₂	l₃

0.236	0.394	0.472	0.630	0.787	0.984	1.181	1.378	1.575	1.772	1.969	2.362	2.756	3.150	-	-	0.09	0.02	0.29 +0.02	0.23	0.47	0.91	0.28	1.50
0.315	0.394	0.630	0.787	0.984	1.181	1.378	1.575	1.772	1.969	2.362	2.756	3.150	3.543	3.937	-	0.11	0.02	0.39 +0.02	0.31	0.47	0.91	0.33	1.50
0.394	0.591	0.787	0.984	1.181	1.378	1.575	1.772	1.969	2.362	2.756	3.150	3.543	3.937	4.331	4.724	0.13	0.04	0.46 +0.04	0.39	0.63	1.10	0.39	1.65
0.472	0.787	0.984	1.181	1.378	1.575	1.772	1.969	2.362	2.756	3.150	3.543	3.937	4.331	4.724	-	0.15	0.04	0.54 +0.04	0.47	0.63	1.10	0.44	1.65
0.630	1.181	1.378	1.575	1.772	1.969	2.362	2.756	3.150	3.543	3.937	4.331	4.724	5.118	5.512	5.906	0.19	0.05	0.74 +0.04	0.63	0.79	1.26	0.56	1.83

Configuration et prix

Capacité de charge des broches à billes

Information
Les capacités de charge indiquées dans le tableau pour la résistance au cisaillement des deux côtés (force de rupture) ont été calculées ou définies théoriquement sur la base de la norme DIN 50141.

Parallèlement, la section S du boulon menacé, selon un schéma proche, était considérée en deux plans de cisaillement avant rupture.

Les valeurs ci-dessus ont été obtenues par une série d'essais au cours desquels un nombre limité de pieds de machine ont été soumis pendant une durée limitée à une charge statique verticale par rapport aux pieds. En général, elles ne constituent pas une garantie d'état. L'utilisateur doit déterminer si le produit est adapté à l'utilisation prévue. Les facteurs environnementaux peuvent modifier les valeurs spécifiées.

Il convient de prendre en compte un coefficient de sécurité approprié dans la conception.

Capacité de charge F ≈ résistance au cisaillement des deux côtés selon DIN 50141 (force de rupture)

Afficher / Masquer colonnes

d₁ Diamètre du boulon	GN 214.2

6	3147 lbf (14 kN)
8	6295 lbf (28 kN)
10	8543 lbf (38 kN)
12	13713 lbf (61 kN)
16	25403 lbf (113 kN)

Pièce sélectionnée

Référence

Total (net)

Can$25.04

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	99	Can$25.04
100	249	Can$22.95
250	499	Can$20.87
≥ 500		Can$18.78

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.039 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
