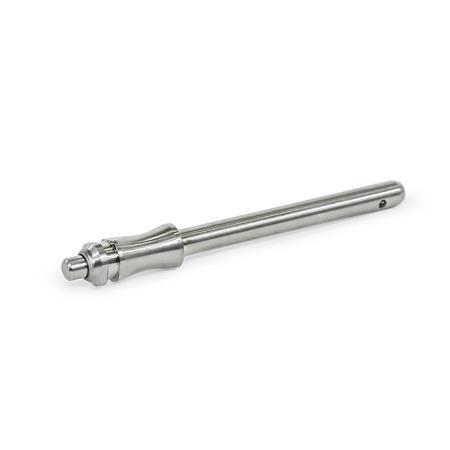

Broches à billes GN 113.30

Type: M - Avec creux pour la prise

Caractéristiques du plastique Liste des types de goupilles de verrouillage Capacité de charge Tolérances ISO fondamentales

Description du produit

Les broches à billes GN 113.30 sont utilisées pour la fixation, le raccordement et le blocage rapides de différents éléments et pièces de travail. Elles sont généralement utilisées comme goupilles de positionnement qui doivent être souvent enlevées et remises en place.

En appuyant sur le bouton-poussoir à ressort, les deux billes sont déverrouillées et, en le relâchant, les billes sont à nouveau verrouillées.

Le matériau utilisé pour leur fabrication permet d'utiliser les broches à billes GN 113.30 dans des environnements hautement corrosifs. Le titane permet également de réduire leur poids de 40 % par rapport à une pièce équivalente en acier ou en inox.

La version en titane est utilisée pour les constructions légères, les applications maritimes et la production chimique.

Les capacités de charge correspondant à la double résistance au cisaillement (force de rupture) sont indiquées dans la section technique.

Spécifications

Poussoir
Titane

Billes
Céramique

Poignée pour type L / T
Plastique, Polyamide (PA)
Noir

Ressort
Alliage 2.4610 résistant à la corrosion

Température de fonctionnement

jusqu'à 852 °F (400 °C) pour le type M
jusqu'à 176 °F (80 °C) pour le type L/T

RoHS

Accessoire

Douilles de maintien GN 1140
Câbles de retenue GN 111.8 (avec ergots)
Câbles de retenue GN 111.8 (avec anneau / ergot)
Douilles de perçage DIN 172 (with Flange)
Douilles de perçage DIN 179 (without Flange)

Sur demande

Avec bouton champignon

GN 113.30 Broches à billes en titane schéma

Masquer schéma technique

Options de pièce / Tableau

Type

M	Avec creux pour la prise
L	Avec poignée en L
T	Par poignée en T

Référence	d₁ -0.002 / -0.003	l₁ +0.024	d₂	d₃	d₄	d₅	d₆	l₂ ±0.04	l₃ +0.008	l₄	l₅	l₆	m	Alésage de positionnement H11

113.30-6-10-M	0.236 -0.002 / -0.003	0.394 +0.024	0.28	0.39	-	-	-	0.28 ±0.04	0.866 +0.008	-	-	-	-	0.236 H11
113.30-6-20-M	0.236 -0.002 / -0.003	0.787 +0.024	0.28	0.39	-	-	-	0.28 ±0.04	0.866 +0.008	-	-	-	-	0.236 H11
113.30-6-30-M	0.236 -0.002 / -0.003	1.181 +0.024	0.28	0.39	-	-	-	0.28 ±0.04	0.866 +0.008	-	-	-	-	0.236 H11
113.30-6-40-M	0.236 -0.002 / -0.003	1.575 +0.024	0.28	0.39	-	-	-	0.28 ±0.04	0.866 +0.008	-	-	-	-	0.236 H11
113.30-6-50-M	0.236 -0.002 / -0.003	1.969 +0.024	0.28	0.39	-	-	-	0.28 ±0.04	0.866 +0.008	-	-	-	-	0.236 H11
113.30-8-20-M	0.315 -0.002 / -0.003	0.787 +0.024	0.37	0.55	-	-	-	0.32 ±0.04	1.063 +0.008	-	-	-	-	0.315 H11
113.30-8-30-M	0.315 -0.002 / -0.003	1.181 +0.024	0.37	0.55	-	-	-	0.32 ±0.04	1.063 +0.008	-	-	-	-	0.315 H11
113.30-8-40-M	0.315 -0.002 / -0.003	1.575 +0.024	0.37	0.55	-	-	-	0.32 ±0.04	1.063 +0.008	-	-	-	-	0.315 H11
113.30-8-50-M	0.315 -0.002 / -0.003	1.969 +0.024	0.37	0.55	-	-	-	0.32 ±0.04	1.063 +0.008	-	-	-	-	0.315 H11
113.30-10-20-M	0.394 -0.002 / -0.003	0.787 +0.024	0.47	0.55	-	-	-	0.38 ±0.04	1.063 +0.008	-	-	-	-	0.394 H11
113.30-10-30-M	0.394 -0.002 / -0.003	1.181 +0.024	0.47	0.55	-	-	-	0.38 ±0.04	1.063 +0.008	-	-	-	-	0.394 H11
113.30-10-40-M	0.394 -0.002 / -0.003	1.575 +0.024	0.47	0.55	-	-	-	0.38 ±0.04	1.063 +0.008	-	-	-	-	0.394 H11
113.30-10-50-M	0.394 -0.002 / -0.003	1.969 +0.024	0.47	0.55	-	-	-	0.38 ±0.04	1.063 +0.008	-	-	-	-	0.394 H11
113.30-10-60-M	0.394 -0.002 / -0.003	2.362 +0.024	0.47	0.55	-	-	-	0.38 ±0.04	1.063 +0.008	-	-	-	-	0.394 H11

Référence	d₁ -0.002 / -0.003	l₁ +0.024	d₂	d₃	d₄	d₅	d₆	l₂ ±0.04	l₃ +0.008	l₄	l₅	l₆	m	Alésage de positionnement H11

113.30-6-10-L	0.236 -0.002 / -0.003	0.394 +0.024	0.28	-	0.69	0.53	-	0.28 ±0.04	-	1.04	1.30	-	-	0.236 H11
113.30-6-20-L	0.236 -0.002 / -0.003	0.787 +0.024	0.28	-	0.69	0.53	-	0.28 ±0.04	-	1.04	1.30	-	-	0.236 H11
113.30-6-30-L	0.236 -0.002 / -0.003	1.181 +0.024	0.28	-	0.69	0.53	-	0.28 ±0.04	-	1.04	1.30	-	-	0.236 H11
113.30-6-40-L	0.236 -0.002 / -0.003	1.575 +0.024	0.28	-	0.69	0.53	-	0.28 ±0.04	-	1.04	1.30	-	-	0.236 H11
113.30-6-50-L	0.236 -0.002 / -0.003	1.969 +0.024	0.28	-	0.69	0.53	-	0.28 ±0.04	-	1.04	1.30	-	-	0.236 H11
113.30-8-20-L	0.315 -0.002 / -0.003	0.787 +0.024	0.37	-	0.91	0.71	-	0.32 ±0.04	-	1.34	1.71	-	-	0.315 H11
113.30-8-30-L	0.315 -0.002 / -0.003	1.181 +0.024	0.37	-	0.91	0.71	-	0.32 ±0.04	-	1.34	1.71	-	-	0.315 H11
113.30-8-40-L	0.315 -0.002 / -0.003	1.575 +0.024	0.37	-	0.91	0.71	-	0.32 ±0.04	-	1.34	1.71	-	-	0.315 H11
113.30-8-50-L	0.315 -0.002 / -0.003	1.969 +0.024	0.37	-	0.91	0.71	-	0.32 ±0.04	-	1.34	1.71	-	-	0.315 H11
113.30-10-20-L	0.394 -0.002 / -0.003	0.787 +0.024	0.47	-	0.91	0.71	-	0.38 ±0.04	-	1.34	1.71	-	-	0.394 H11
113.30-10-30-L	0.394 -0.002 / -0.003	1.181 +0.024	0.47	-	0.91	0.71	-	0.38 ±0.04	-	1.34	1.71	-	-	0.394 H11
113.30-10-40-L	0.394 -0.002 / -0.003	1.575 +0.024	0.47	-	0.91	0.71	-	0.38 ±0.04	-	1.34	1.71	-	-	0.394 H11
113.30-10-50-L	0.394 -0.002 / -0.003	1.969 +0.024	0.47	-	0.91	0.71	-	0.38 ±0.04	-	1.34	1.71	-	-	0.394 H11
113.30-10-60-L	0.394 -0.002 / -0.003	2.362 +0.024	0.47	-	0.91	0.71	-	0.38 ±0.04	-	1.34	1.71	-	-	0.394 H11

Référence	d₁ -0.002 / -0.003	l₁ +0.024	d₂	d₃	d₄	d₅	d₆	l₂ ±0.04	l₃ +0.008	l₄	l₅	l₆	m	Alésage de positionnement H11

113.30-6-10-T	0.236 -0.002 / -0.003	0.394 +0.024	0.28	-	-	0.53	1.57	0.28 ±0.04	-	-	-	0.98	0.61	0.236 H11
113.30-6-20-T	0.236 -0.002 / -0.003	0.787 +0.024	0.28	-	-	0.53	1.57	0.28 ±0.04	-	-	-	0.98	0.61	0.236 H11
113.30-6-30-T	0.236 -0.002 / -0.003	1.181 +0.024	0.28	-	-	0.53	1.57	0.28 ±0.04	-	-	-	0.98	0.61	0.236 H11
113.30-6-40-T	0.236 -0.002 / -0.003	1.575 +0.024	0.28	-	-	0.53	1.57	0.28 ±0.04	-	-	-	0.98	0.61	0.236 H11
113.30-6-50-T	0.236 -0.002 / -0.003	1.969 +0.024	0.28	-	-	0.53	1.57	0.28 ±0.04	-	-	-	0.98	0.61	0.236 H11
113.30-8-20-T	0.315 -0.002 / -0.003	0.787 +0.024	0.37	-	-	0.71	1.89	0.32 ±0.04	-	-	-	1.22	0.81	0.315 H11
113.30-8-30-T	0.315 -0.002 / -0.003	1.181 +0.024	0.37	-	-	0.71	1.89	0.32 ±0.04	-	-	-	1.22	0.81	0.315 H11
113.30-8-40-T	0.315 -0.002 / -0.003	1.575 +0.024	0.37	-	-	0.71	1.89	0.32 ±0.04	-	-	-	1.22	0.81	0.315 H11
113.30-8-50-T	0.315 -0.002 / -0.003	1.969 +0.024	0.37	-	-	0.71	1.89	0.32 ±0.04	-	-	-	1.22	0.81	0.315 H11
113.30-10-20-T	0.394 -0.002 / -0.003	0.787 +0.024	0.47	-	-	0.71	1.89	0.38 ±0.04	-	-	-	1.22	0.81	0.394 H11
113.30-10-30-T	0.394 -0.002 / -0.003	1.181 +0.024	0.47	-	-	0.71	1.89	0.38 ±0.04	-	-	-	1.22	0.81	0.394 H11
113.30-10-40-T	0.394 -0.002 / -0.003	1.575 +0.024	0.47	-	-	0.71	1.89	0.38 ±0.04	-	-	-	1.22	0.81	0.394 H11
113.30-10-50-T	0.394 -0.002 / -0.003	1.969 +0.024	0.47	-	-	0.71	1.89	0.38 ±0.04	-	-	-	1.22	0.81	0.394 H11
113.30-10-60-T	0.394 -0.002 / -0.003	2.362 +0.024	0.47	-	-	0.71	1.89	0.38 ±0.04	-	-	-	1.22	0.81	0.394 H11

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

d₁ -0.002 / -0.003	l₁ +0.024					d₂	d₃	d₄	d₅	d₆	l₂ ±0.04	l₃ +0.008	l₄	l₅	l₆	m	Alésage de positionnement H11

0.236	0.394	0.787	1.181	1.575	1.969	0.28	0.39	0.69	0.53	1.57	0.28	0.866	1.04	1.30	0.98	0.61	0.236
0.315	0.787	1.181	1.575	1.969	-	0.37	0.55	0.91	0.71	1.89	0.32	1.063	1.34	1.71	1.22	0.81	0.315
0.394	0.787	1.181	1.575	1.969	2.362	0.47	0.55	0.91	0.71	1.89	0.38	1.063	1.34	1.71	1.22	0.81	0.394

Configuration et prix

Capacité de charge des broches à billes

Information
Les capacités de charge indiquées dans le tableau pour la résistance au cisaillement des deux côtés (force de rupture) ont été calculées ou définies théoriquement sur la base de la norme DIN 50141.

Parallèlement, la section S du boulon menacé, selon un schéma proche, était considérée en deux plans de cisaillement avant rupture.

Les valeurs ci-dessus ont été obtenues par une série d'essais au cours desquels un nombre limité de pieds de machine ont été soumis pendant une durée limitée à une charge statique verticale par rapport aux pieds. En général, elles ne constituent pas une garantie d'état. L'utilisateur doit déterminer si le produit est adapté à l'utilisation prévue. Les facteurs environnementaux peuvent modifier les valeurs spécifiées.

Il convient de prendre en compte un coefficient de sécurité approprié dans la conception.

Capacité de charge F ≈ résistance au cisaillement des deux côtés selon DIN 50141 (force de rupture)

Afficher / Masquer colonnes

d₁	GN 113.30

6	5171 lbf (23 kN)
8	9667 lbf (43 kN)
10	15512 lbf (69 kN)

Pièce sélectionnée

Référence

Total (net)

Can$185.30

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	9	Can$185.30
10	24	Can$169.85
25	49	Can$154.41
≥ 50		Can$138.97

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.014 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Données CAD

Autres formats de données

À propos des téléchargements CAO

Besoin d’aide?

Notre équipe de service est disponible du lundi au vendredi de 8 h 00 à 5 h 30, heure de l'est: 800-397-6993

Demandes spéciales | Contactez votre équipe commerciale
