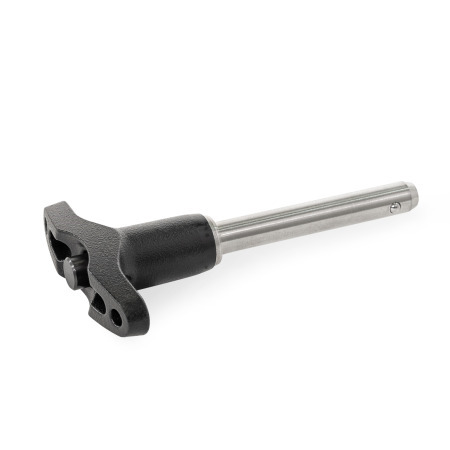

GN 113.20 Broches à billes Inox, poignée en aluminium

Broches à billes GN 113.20: Inox, poignée en aluminium

Type: T - Par poignée en T
Matériau: A - Inox AISI 303

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Liste des types de goupilles de verrouillage Informations sur la capacité de charge Tolérances ISO fondamentales Caractéristiques de l'inox

Description du produit

Les broches à billes GN 113.20 sont utilisées pour fixer, raccorder et immobiliser rapidement différents types d'éléments et de pièces. Elles sont généralement utilisées comme des goupilles de centrage qui doivent être fréquemment mises en place et retirées.

Il suffit d'appuyer sur le bouton à ressort pour débloquer les deux billes et de le relâcher pour les rebloquer.
La broche trempée de la version C offre une grande résistance à l'usure et à la traction, ce qui permet de l'utiliser pour des applications impliquant des éléments lourds.

Les capacités de charge correspondant à la double résistance au cisaillement (force de rupture) sont indiquées dans l'annexe technique.

Spécifications

Broche

Inox AISI 303A
Inox AISI 630C
Durci par précipitation

Billes
Inox AISI 420C

Poignée
Aluminium
Revêtement en poudre
Noir, RAL 9005, finition texturée

Ressort de pression
Inox AISI 631

Température d'utilisation :
-22 °F à +302 °F (-30 à +150 °C)

RoHS

Accessoire

Câbles de retenue GN 111.8 (avec ergots)
Câbles de retenue GN 111.8 (avec anneau / ergot)
Douilles de perçage DIN 172 (avec collier)
Douilles de perçage DIN 179 (sans collier)
Douilles de maintien GN 1140

GN 113.20 Broche à billes en aluminium en inox schéma

Masquer schéma technique

Options de pièce / Tableau

Type

P	Avec poignée en forme de champignon
L	Avec poignée en L
T	Par poignée en T

Référence P - Avec poignée en forme de champignon	Référence L - Avec poignée en L	Référence T - Par poignée en T	d₁ -0.002 / -0.003	l₁ +0.02	d₂	d₃ Type P	Type L / T	d₄	l₂ ±0.04	l₃ Type P	Type L	Type T	l₄ Type L	Type T	l₅	Positionnement alésage H11

113.20-5-10-P-A			0.197 -0.002 / -0.003	0.39 +0.02	0.22	0.44	-	0.79	0.24 ±0.04	0.69	-	-	-	-	-	0.20
	113.20-5-10-L-A		0.197 -0.002 / -0.003	0.39 +0.02	0.22	-	0.46	-	0.24 ±0.04	-	1.22	-	1.72	-	0.50	0.20
		113.20-5-10-T-A	0.197 -0.002 / -0.003	0.39 +0.02	0.22	-	0.46	-	0.24 ±0.04	-	-	1.23	-	1.78	0.50	0.20
113.20-5-15-P-A			0.197 -0.002 / -0.003	0.59 +0.02	0.22	0.44	-	0.79	0.24 ±0.04	0.69	-	-	-	-	-	0.20
	113.20-5-15-L-A		0.197 -0.002 / -0.003	0.59 +0.02	0.22	-	0.46	-	0.24 ±0.04	-	1.22	-	1.72	-	0.50	0.20
		113.20-5-15-T-A	0.197 -0.002 / -0.003	0.59 +0.02	0.22	-	0.46	-	0.24 ±0.04	-	-	1.23	-	1.78	0.50	0.20
113.20-5-20-P-A			0.197 -0.002 / -0.003	0.79 +0.02	0.22	0.44	-	0.79	0.24 ±0.04	0.69	-	-	-	-	-	0.20
	113.20-5-20-L-A		0.197 -0.002 / -0.003	0.79 +0.02	0.22	-	0.46	-	0.24 ±0.04	-	1.22	-	1.72	-	0.50	0.20
		113.20-5-20-T-A	0.197 -0.002 / -0.003	0.79 +0.02	0.22	-	0.46	-	0.24 ±0.04	-	-	1.23	-	1.78	0.50	0.20
113.20-5-25-P-A			0.197 -0.002 / -0.003	0.98 +0.02	0.22	0.44	-	0.79	0.24 ±0.04	0.69	-	-	-	-	-	0.20
	113.20-5-25-L-A		0.197 -0.002 / -0.003	0.98 +0.02	0.22	-	0.46	-	0.24 ±0.04	-	1.22	-	1.72	-	0.50	0.20
		113.20-5-25-T-A	0.197 -0.002 / -0.003	0.98 +0.02	0.22	-	0.46	-	0.24 ±0.04	-	-	1.23	-	1.78	0.50	0.20
113.20-5-30-P-A			0.197 -0.002 / -0.003	1.18 +0.02	0.22	0.44	-	0.79	0.24 ±0.04	0.69	-	-	-	-	-	0.20
	113.20-5-30-L-A		0.197 -0.002 / -0.003	1.18 +0.02	0.22	-	0.46	-	0.24 ±0.04	-	1.22	-	1.72	-	0.50	0.20
		113.20-5-30-T-A	0.197 -0.002 / -0.003	1.18 +0.02	0.22	-	0.46	-	0.24 ±0.04	-	-	1.23	-	1.78	0.50	0.20
113.20-6-10-P-A			0.236 -0.002 / -0.003	0.39 +0.02	0.28	0.44	-	0.79	0.28 ±0.04	0.69	-	-	-	-	-	0.24
	113.20-6-10-L-A		0.236 -0.002 / -0.003	0.39 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	1.22	-	1.72	-	0.50	0.24
		113.20-6-10-T-A	0.236 -0.002 / -0.003	0.39 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	-	1.23	-	1.78	0.50	0.24
113.20-6-15-P-A			0.236 -0.002 / -0.003	0.59 +0.02	0.28	0.44	-	0.79	0.28 ±0.04	0.69	-	-	-	-	-	0.24
	113.20-6-15-L-A		0.236 -0.002 / -0.003	0.59 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	1.22	-	1.72	-	0.50	0.24
		113.20-6-15-T-A	0.236 -0.002 / -0.003	0.59 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	-	1.23	-	1.78	0.50	0.24
113.20-6-20-P-A			0.236 -0.002 / -0.003	0.79 +0.02	0.28	0.44	-	0.79	0.28 ±0.04	0.69	-	-	-	-	-	0.24
	113.20-6-20-L-A		0.236 -0.002 / -0.003	0.79 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	1.22	-	1.72	-	0.50	0.24
		113.20-6-20-T-A	0.236 -0.002 / -0.003	0.79 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	-	1.23	-	1.78	0.50	0.24
113.20-6-25-P-A			0.236 -0.002 / -0.003	0.98 +0.02	0.28	0.44	-	0.79	0.28 ±0.04	0.69	-	-	-	-	-	0.24
	113.20-6-25-L-A		0.236 -0.002 / -0.003	0.98 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	1.22	-	1.72	-	0.50	0.24
		113.20-6-25-T-A	0.236 -0.002 / -0.003	0.98 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	-	1.23	-	1.78	0.50	0.24
113.20-6-30-P-A			0.236 -0.002 / -0.003	1.18 +0.02	0.28	0.44	-	0.79	0.28 ±0.04	0.69	-	-	-	-	-	0.24
	113.20-6-30-L-A		0.236 -0.002 / -0.003	1.18 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	1.22	-	1.72	-	0.50	0.24
		113.20-6-30-T-A	0.236 -0.002 / -0.003	1.18 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	-	1.23	-	1.78	0.50	0.24
113.20-6-35-P-A			0.236 -0.002 / -0.003	1.38 +0.02	0.28	0.44	-	0.79	0.28 ±0.04	0.69	-	-	-	-	-	0.24
	113.20-6-35-L-A		0.236 -0.002 / -0.003	1.38 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	1.22	-	1.72	-	0.50	0.24
		113.20-6-35-T-A	0.236 -0.002 / -0.003	1.38 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	-	1.23	-	1.78	0.50	0.24
113.20-6-40-P-A			0.236 -0.002 / -0.003	1.57 +0.02	0.28	0.44	-	0.79	0.28 ±0.04	0.69	-	-	-	-	-	0.24
	113.20-6-40-L-A		0.236 -0.002 / -0.003	1.57 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	1.22	-	1.72	-	0.50	0.24
		113.20-6-40-T-A	0.236 -0.002 / -0.003	1.57 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	-	1.23	-	1.78	0.50	0.24
113.20-6-45-P-A			0.236 -0.002 / -0.003	1.77 +0.02	0.28	0.44	-	0.79	0.28 ±0.04	0.69	-	-	-	-	-	0.24
	113.20-6-45-L-A		0.236 -0.002 / -0.003	1.77 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	1.22	-	1.72	-	0.50	0.24
		113.20-6-45-T-A	0.236 -0.002 / -0.003	1.77 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	-	1.23	-	1.78	0.50	0.24
113.20-6-50-P-A			0.236 -0.002 / -0.003	1.97 +0.02	0.28	0.44	-	0.79	0.28 ±0.04	0.69	-	-	-	-	-	0.24
	113.20-6-50-L-A		0.236 -0.002 / -0.003	1.97 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	1.22	-	1.72	-	0.50	0.24
		113.20-6-50-T-A	0.236 -0.002 / -0.003	1.97 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	-	1.23	-	1.78	0.50	0.24
113.20-8-20-P-A			0.315 -0.002 / -0.003	0.79 +0.02	0.37	0.56	-	0.98	0.32 ±0.04	0.89	-	-	-	-	-	0.31
	113.20-8-20-L-A		0.315 -0.002 / -0.003	0.79 +0.02	0.37	-	0.58	-	0.32 ±0.04	-	1.38	-	1.96	-	0.62	0.31
		113.20-8-20-T-A	0.315 -0.002 / -0.003	0.79 +0.02	0.37	-	0.58	-	0.32 ±0.04	-	-	1.39	-	2.03	0.62	0.31
113.20-8-25-P-A			0.315 -0.002 / -0.003	0.98 +0.02	0.37	0.56	-	0.98	0.32 ±0.04	0.89	-	-	-	-	-	0.31
	113.20-8-25-L-A		0.315 -0.002 / -0.003	0.98 +0.02	0.37	-	0.58	-	0.32 ±0.04	-	1.38	-	1.96	-	0.62	0.31
		113.20-8-25-T-A	0.315 -0.002 / -0.003	0.98 +0.02	0.37	-	0.58	-	0.32 ±0.04	-	-	1.39	-	2.03	0.62	0.31
113.20-8-30-P-A			0.315 -0.002 / -0.003	1.18 +0.02	0.37	0.56	-	0.98	0.32 ±0.04	0.89	-	-	-	-	-	0.31
	113.20-8-30-L-A		0.315 -0.002 / -0.003	1.18 +0.02	0.37	-	0.58	-	0.32 ±0.04	-	1.38	-	1.96	-	0.62	0.31
		113.20-8-30-T-A	0.315 -0.002 / -0.003	1.18 +0.02	0.37	-	0.58	-	0.32 ±0.04	-	-	1.39	-	2.03	0.62	0.31
113.20-8-35-P-A			0.315 -0.002 / -0.003	1.38 +0.02	0.37	0.56	-	0.98	0.32 ±0.04	0.89	-	-	-	-	-	0.31
	113.20-8-35-L-A		0.315 -0.002 / -0.003	1.38 +0.02	0.37	-	0.58	-	0.32 ±0.04	-	1.38	-	1.96	-	0.62	0.31
		113.20-8-35-T-A	0.315 -0.002 / -0.003	1.38 +0.02	0.37	-	0.58	-	0.32 ±0.04	-	-	1.39	-	2.03	0.62	0.31
113.20-8-40-P-A			0.315 -0.002 / -0.003	1.57 +0.02	0.37	0.56	-	0.98	0.32 ±0.04	0.89	-	-	-	-	-	0.31
	113.20-8-40-L-A		0.315 -0.002 / -0.003	1.57 +0.02	0.37	-	0.58	-	0.32 ±0.04	-	1.38	-	1.96	-	0.62	0.31
		113.20-8-40-T-A	0.315 -0.002 / -0.003	1.57 +0.02	0.37	-	0.58	-	0.32 ±0.04	-	-	1.39	-	2.03	0.62	0.31
113.20-8-45-P-A			0.315 -0.002 / -0.003	1.77 +0.02	0.37	0.56	-	0.98	0.32 ±0.04	0.89	-	-	-	-	-	0.31
	113.20-8-45-L-A		0.315 -0.002 / -0.003	1.77 +0.02	0.37	-	0.58	-	0.32 ±0.04	-	1.38	-	1.96	-	0.62	0.31
		113.20-8-45-T-A	0.315 -0.002 / -0.003	1.77 +0.02	0.37	-	0.58	-	0.32 ±0.04	-	-	1.39	-	2.03	0.62	0.31
113.20-8-50-P-A			0.315 -0.002 / -0.003	1.97 +0.02	0.37	0.56	-	0.98	0.32 ±0.04	0.89	-	-	-	-	-	0.31
	113.20-8-50-L-A		0.315 -0.002 / -0.003	1.97 +0.02	0.37	-	0.58	-	0.32 ±0.04	-	1.38	-	1.96	-	0.62	0.31
		113.20-8-50-T-A	0.315 -0.002 / -0.003	1.97 +0.02	0.37	-	0.58	-	0.32 ±0.04	-	-	1.39	-	2.03	0.62	0.31
113.20-10-20-P-A			0.394 -0.002 / -0.003	0.79 +0.02	0.47	0.56	-	0.98	0.38 ±0.04	0.89	-	-	-	-	-	0.39
	113.20-10-20-L-A		0.394 -0.002 / -0.003	0.79 +0.02	0.47	-	0.58	-	0.38 ±0.04	-	1.38	-	1.96	-	0.62	0.39
		113.20-10-20-T-A	0.394 -0.002 / -0.003	0.79 +0.02	0.47	-	0.58	-	0.38 ±0.04	-	-	1.39	-	2.03	0.62	0.39
113.20-10-25-P-A			0.394 -0.002 / -0.003	0.98 +0.02	0.47	0.56	-	0.98	0.38 ±0.04	0.89	-	-	-	-	-	0.39
	113.20-10-25-L-A		0.394 -0.002 / -0.003	0.98 +0.02	0.47	-	0.58	-	0.38 ±0.04	-	1.38	-	1.96	-	0.62	0.39
		113.20-10-25-T-A	0.394 -0.002 / -0.003	0.98 +0.02	0.47	-	0.58	-	0.38 ±0.04	-	-	1.39	-	2.03	0.62	0.39
113.20-10-30-P-A			0.394 -0.002 / -0.003	1.18 +0.02	0.47	0.56	-	0.98	0.38 ±0.04	0.89	-	-	-	-	-	0.39
	113.20-10-30-L-A		0.394 -0.002 / -0.003	1.18 +0.02	0.47	-	0.58	-	0.38 ±0.04	-	1.38	-	1.96	-	0.62	0.39
		113.20-10-30-T-A	0.394 -0.002 / -0.003	1.18 +0.02	0.47	-	0.58	-	0.38 ±0.04	-	-	1.39	-	2.03	0.62	0.39
113.20-10-35-P-A			0.394 -0.002 / -0.003	1.38 +0.02	0.47	0.56	-	0.98	0.38 ±0.04	0.89	-	-	-	-	-	0.39
	113.20-10-35-L-A		0.394 -0.002 / -0.003	1.38 +0.02	0.47	-	0.58	-	0.38 ±0.04	-	1.38	-	1.96	-	0.62	0.39
		113.20-10-35-T-A	0.394 -0.002 / -0.003	1.38 +0.02	0.47	-	0.58	-	0.38 ±0.04	-	-	1.39	-	2.03	0.62	0.39
113.20-10-40-P-A			0.394 -0.002 / -0.003	1.57 +0.02	0.47	0.56	-	0.98	0.38 ±0.04	0.89	-	-	-	-	-	0.39
	113.20-10-40-L-A		0.394 -0.002 / -0.003	1.57 +0.02	0.47	-	0.58	-	0.38 ±0.04	-	1.38	-	1.96	-	0.62	0.39
		113.20-10-40-T-A	0.394 -0.002 / -0.003	1.57 +0.02	0.47	-	0.58	-	0.38 ±0.04	-	-	1.39	-	2.03	0.62	0.39
113.20-10-45-P-A			0.394 -0.002 / -0.003	1.77 +0.02	0.47	0.56	-	0.98	0.38 ±0.04	0.89	-	-	-	-	-	0.39
	113.20-10-45-L-A		0.394 -0.002 / -0.003	1.77 +0.02	0.47	-	0.58	-	0.38 ±0.04	-	1.38	-	1.96	-	0.62	0.39
		113.20-10-45-T-A	0.394 -0.002 / -0.003	1.77 +0.02	0.47	-	0.58	-	0.38 ±0.04	-	-	1.39	-	2.03	0.62	0.39
113.20-10-50-P-A			0.394 -0.002 / -0.003	1.97 +0.02	0.47	0.56	-	0.98	0.38 ±0.04	0.89	-	-	-	-	-	0.39
	113.20-10-50-L-A		0.394 -0.002 / -0.003	1.97 +0.02	0.47	-	0.58	-	0.38 ±0.04	-	1.38	-	1.96	-	0.62	0.39
		113.20-10-50-T-A	0.394 -0.002 / -0.003	1.97 +0.02	0.47	-	0.58	-	0.38 ±0.04	-	-	1.39	-	2.03	0.62	0.39
113.20-10-60-P-A			0.394 -0.002 / -0.003	2.36 +0.02	0.47	0.56	-	0.98	0.38 ±0.04	0.89	-	-	-	-	-	0.39
	113.20-10-60-L-A		0.394 -0.002 / -0.003	2.36 +0.02	0.47	-	0.58	-	0.38 ±0.04	-	1.38	-	1.96	-	0.62	0.39
		113.20-10-60-T-A	0.394 -0.002 / -0.003	2.36 +0.02	0.47	-	0.58	-	0.38 ±0.04	-	-	1.39	-	2.03	0.62	0.39
113.20-12-25-P-A			0.472 -0.002 / -0.003	0.98 +0.02	0.57	0.70	-	1.38	0.42 ±0.04	1.07	-	-	-	-	-	0.47
	113.20-12-25-L-A		0.472 -0.002 / -0.003	0.98 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	1.35	-	2.25	-	0.80	0.47
		113.20-12-25-T-A	0.472 -0.002 / -0.003	0.98 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	-	1.37	-	2.33	0.80	0.47
113.20-12-30-P-A			0.472 -0.002 / -0.003	1.18 +0.02	0.57	0.70	-	1.38	0.42 ±0.04	1.07	-	-	-	-	-	0.47
	113.20-12-30-L-A		0.472 -0.002 / -0.003	1.18 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	1.35	-	2.25	-	0.80	0.47
		113.20-12-30-T-A	0.472 -0.002 / -0.003	1.18 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	-	1.37	-	2.33	0.80	0.47
113.20-12-35-P-A			0.472 -0.002 / -0.003	1.38 +0.02	0.57	0.70	-	1.38	0.42 ±0.04	1.07	-	-	-	-	-	0.47
	113.20-12-35-L-A		0.472 -0.002 / -0.003	1.38 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	1.35	-	2.25	-	0.80	0.47
		113.20-12-35-T-A	0.472 -0.002 / -0.003	1.38 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	-	1.37	-	2.33	0.80	0.47
113.20-12-40-P-A			0.472 -0.002 / -0.003	1.57 +0.02	0.57	0.70	-	1.38	0.42 ±0.04	1.07	-	-	-	-	-	0.47
	113.20-12-40-L-A		0.472 -0.002 / -0.003	1.57 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	1.35	-	2.25	-	0.80	0.47
		113.20-12-40-T-A	0.472 -0.002 / -0.003	1.57 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	-	1.37	-	2.33	0.80	0.47
113.20-12-45-P-A			0.472 -0.002 / -0.003	1.77 +0.02	0.57	0.70	-	1.38	0.42 ±0.04	1.07	-	-	-	-	-	0.47
	113.20-12-45-L-A		0.472 -0.002 / -0.003	1.77 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	1.35	-	2.25	-	0.80	0.47
		113.20-12-45-T-A	0.472 -0.002 / -0.003	1.77 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	-	1.37	-	2.33	0.80	0.47
113.20-12-50-P-A			0.472 -0.002 / -0.003	1.97 +0.02	0.57	0.70	-	1.38	0.42 ±0.04	1.07	-	-	-	-	-	0.47
	113.20-12-50-L-A		0.472 -0.002 / -0.003	1.97 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	1.35	-	2.25	-	0.80	0.47
		113.20-12-50-T-A	0.472 -0.002 / -0.003	1.97 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	-	1.37	-	2.33	0.80	0.47
113.20-12-60-P-A			0.472 -0.002 / -0.003	2.36 +0.02	0.57	0.70	-	1.38	0.42 ±0.04	1.07	-	-	-	-	-	0.47
	113.20-12-60-L-A		0.472 -0.002 / -0.003	2.36 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	1.35	-	2.25	-	0.80	0.47
		113.20-12-60-T-A	0.472 -0.002 / -0.003	2.36 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	-	1.37	-	2.33	0.80	0.47
113.20-12-70-P-A			0.472 -0.002 / -0.003	2.76 +0.02	0.57	0.70	-	1.38	0.42 ±0.04	1.07	-	-	-	-	-	0.47
	113.20-12-70-L-A		0.472 -0.002 / -0.003	2.76 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	1.35	-	2.25	-	0.80	0.47
		113.20-12-70-T-A	0.472 -0.002 / -0.003	2.76 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	-	1.37	-	2.33	0.80	0.47
113.20-12-80-P-A			0.472 -0.002 / -0.003	3.15 +0.02	0.57	0.70	-	1.38	0.42 ±0.04	1.07	-	-	-	-	-	0.47
	113.20-12-80-L-A		0.472 -0.002 / -0.003	3.15 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	1.35	-	2.25	-	0.80	0.47
		113.20-12-80-T-A	0.472 -0.002 / -0.003	3.15 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	-	1.37	-	2.33	0.80	0.47

Référence P - Avec poignée en forme de champignon	Référence L - Avec poignée en L	Référence T - Par poignée en T	d₁ -0.002 / -0.003	l₁ +0.02	d₂	d₃ Type P	Type L / T	d₄	l₂ ±0.04	l₃ Type P	Type L	Type T	l₄ Type L	Type T	l₅	Positionnement alésage H11

113.20-5-10-P-C			0.197 -0.002 / -0.003	0.39 +0.02	0.22	0.44	-	0.79	0.24 ±0.04	0.69	-	-	-	-	-	0.20
	113.20-5-10-L-C		0.197 -0.002 / -0.003	0.39 +0.02	0.22	-	0.46	-	0.24 ±0.04	-	1.22	-	1.72	-	0.50	0.20
		113.20-5-10-T-C	0.197 -0.002 / -0.003	0.39 +0.02	0.22	-	0.46	-	0.24 ±0.04	-	-	1.23	-	1.78	0.50	0.20
113.20-5-15-P-C			0.197 -0.002 / -0.003	0.59 +0.02	0.22	0.44	-	0.79	0.24 ±0.04	0.69	-	-	-	-	-	0.20
	113.20-5-15-L-C		0.197 -0.002 / -0.003	0.59 +0.02	0.22	-	0.46	-	0.24 ±0.04	-	1.22	-	1.72	-	0.50	0.20
		113.20-5-15-T-C	0.197 -0.002 / -0.003	0.59 +0.02	0.22	-	0.46	-	0.24 ±0.04	-	-	1.23	-	1.78	0.50	0.20
113.20-5-20-P-C			0.197 -0.002 / -0.003	0.79 +0.02	0.22	0.44	-	0.79	0.24 ±0.04	0.69	-	-	-	-	-	0.20
	113.20-5-20-L-C		0.197 -0.002 / -0.003	0.79 +0.02	0.22	-	0.46	-	0.24 ±0.04	-	1.22	-	1.72	-	0.50	0.20
		113.20-5-20-T-C	0.197 -0.002 / -0.003	0.79 +0.02	0.22	-	0.46	-	0.24 ±0.04	-	-	1.23	-	1.78	0.50	0.20
113.20-5-25-P-C			0.197 -0.002 / -0.003	0.98 +0.02	0.22	0.44	-	0.79	0.24 ±0.04	0.69	-	-	-	-	-	0.20
	113.20-5-25-L-C		0.197 -0.002 / -0.003	0.98 +0.02	0.22	-	0.46	-	0.24 ±0.04	-	1.22	-	1.72	-	0.50	0.20
		113.20-5-25-T-C	0.197 -0.002 / -0.003	0.98 +0.02	0.22	-	0.46	-	0.24 ±0.04	-	-	1.23	-	1.78	0.50	0.20
113.20-5-30-P-C			0.197 -0.002 / -0.003	1.18 +0.02	0.22	0.44	-	0.79	0.24 ±0.04	0.69	-	-	-	-	-	0.20
	113.20-5-30-L-C		0.197 -0.002 / -0.003	1.18 +0.02	0.22	-	0.46	-	0.24 ±0.04	-	1.22	-	1.72	-	0.50	0.20
		113.20-5-30-T-C	0.197 -0.002 / -0.003	1.18 +0.02	0.22	-	0.46	-	0.24 ±0.04	-	-	1.23	-	1.78	0.50	0.20
113.20-6-10-P-C			0.236 -0.002 / -0.003	0.39 +0.02	0.28	0.44	-	0.79	0.28 ±0.04	0.69	-	-	-	-	-	0.24
	113.20-6-10-L-C		0.236 -0.002 / -0.003	0.39 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	1.22	-	1.72	-	0.50	0.24
		113.20-6-10-T-C	0.236 -0.002 / -0.003	0.39 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	-	1.23	-	1.78	0.50	0.24
113.20-6-15-P-C			0.236 -0.002 / -0.003	0.59 +0.02	0.28	0.44	-	0.79	0.28 ±0.04	0.69	-	-	-	-	-	0.24
	113.20-6-15-L-C		0.236 -0.002 / -0.003	0.59 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	1.22	-	1.72	-	0.50	0.24
		113.20-6-15-T-C	0.236 -0.002 / -0.003	0.59 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	-	1.23	-	1.78	0.50	0.24
113.20-6-20-P-C			0.236 -0.002 / -0.003	0.79 +0.02	0.28	0.44	-	0.79	0.28 ±0.04	0.69	-	-	-	-	-	0.24
	113.20-6-20-L-C		0.236 -0.002 / -0.003	0.79 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	1.22	-	1.72	-	0.50	0.24
		113.20-6-20-T-C	0.236 -0.002 / -0.003	0.79 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	-	1.23	-	1.78	0.50	0.24
113.20-6-25-P-C			0.236 -0.002 / -0.003	0.98 +0.02	0.28	0.44	-	0.79	0.28 ±0.04	0.69	-	-	-	-	-	0.24
	113.20-6-25-L-C		0.236 -0.002 / -0.003	0.98 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	1.22	-	1.72	-	0.50	0.24
		113.20-6-25-T-C	0.236 -0.002 / -0.003	0.98 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	-	1.23	-	1.78	0.50	0.24
113.20-6-30-P-C			0.236 -0.002 / -0.003	1.18 +0.02	0.28	0.44	-	0.79	0.28 ±0.04	0.69	-	-	-	-	-	0.24
	113.20-6-30-L-C		0.236 -0.002 / -0.003	1.18 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	1.22	-	1.72	-	0.50	0.24
		113.20-6-30-T-C	0.236 -0.002 / -0.003	1.18 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	-	1.23	-	1.78	0.50	0.24
113.20-6-35-P-C			0.236 -0.002 / -0.003	1.38 +0.02	0.28	0.44	-	0.79	0.28 ±0.04	0.69	-	-	-	-	-	0.24
	113.20-6-35-L-C		0.236 -0.002 / -0.003	1.38 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	1.22	-	1.72	-	0.50	0.24
		113.20-6-35-T-C	0.236 -0.002 / -0.003	1.38 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	-	1.23	-	1.78	0.50	0.24
113.20-6-40-P-C			0.236 -0.002 / -0.003	1.57 +0.02	0.28	0.44	-	0.79	0.28 ±0.04	0.69	-	-	-	-	-	0.24
	113.20-6-40-L-C		0.236 -0.002 / -0.003	1.57 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	1.22	-	1.72	-	0.50	0.24
		113.20-6-40-T-C	0.236 -0.002 / -0.003	1.57 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	-	1.23	-	1.78	0.50	0.24
113.20-6-45-P-C			0.236 -0.002 / -0.003	1.77 +0.02	0.28	0.44	-	0.79	0.28 ±0.04	0.69	-	-	-	-	-	0.24
	113.20-6-45-L-C		0.236 -0.002 / -0.003	1.77 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	1.22	-	1.72	-	0.50	0.24
		113.20-6-45-T-C	0.236 -0.002 / -0.003	1.77 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	-	1.23	-	1.78	0.50	0.24
113.20-6-50-P-C			0.236 -0.002 / -0.003	1.97 +0.02	0.28	0.44	-	0.79	0.28 ±0.04	0.69	-	-	-	-	-	0.24
	113.20-6-50-L-C		0.236 -0.002 / -0.003	1.97 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	1.22	-	1.72	-	0.50	0.24
		113.20-6-50-T-C	0.236 -0.002 / -0.003	1.97 +0.02	0.28	-	0.46	-	0.28 ±0.04	-	-	1.23	-	1.78	0.50	0.24
113.20-8-20-P-C			0.315 -0.002 / -0.003	0.79 +0.02	0.37	0.56	-	0.98	0.32 ±0.04	0.89	-	-	-	-	-	0.31
	113.20-8-20-L-C		0.315 -0.002 / -0.003	0.79 +0.02	0.37	-	0.58	-	0.32 ±0.04	-	1.38	-	1.96	-	0.62	0.31
		113.20-8-20-T-C	0.315 -0.002 / -0.003	0.79 +0.02	0.37	-	0.58	-	0.32 ±0.04	-	-	1.39	-	2.03	0.62	0.31
113.20-8-25-P-C			0.315 -0.002 / -0.003	0.98 +0.02	0.37	0.56	-	0.98	0.32 ±0.04	0.89	-	-	-	-	-	0.31
	113.20-8-25-L-C		0.315 -0.002 / -0.003	0.98 +0.02	0.37	-	0.58	-	0.32 ±0.04	-	1.38	-	1.96	-	0.62	0.31
		113.20-8-25-T-C	0.315 -0.002 / -0.003	0.98 +0.02	0.37	-	0.58	-	0.32 ±0.04	-	-	1.39	-	2.03	0.62	0.31
113.20-8-30-P-C			0.315 -0.002 / -0.003	1.18 +0.02	0.37	0.56	-	0.98	0.32 ±0.04	0.89	-	-	-	-	-	0.31
	113.20-8-30-L-C		0.315 -0.002 / -0.003	1.18 +0.02	0.37	-	0.58	-	0.32 ±0.04	-	1.38	-	1.96	-	0.62	0.31
		113.20-8-30-T-C	0.315 -0.002 / -0.003	1.18 +0.02	0.37	-	0.58	-	0.32 ±0.04	-	-	1.39	-	2.03	0.62	0.31
113.20-8-35-P-C			0.315 -0.002 / -0.003	1.38 +0.02	0.37	0.56	-	0.98	0.32 ±0.04	0.89	-	-	-	-	-	0.31
	113.20-8-35-L-C		0.315 -0.002 / -0.003	1.38 +0.02	0.37	-	0.58	-	0.32 ±0.04	-	1.38	-	1.96	-	0.62	0.31
		113.20-8-35-T-C	0.315 -0.002 / -0.003	1.38 +0.02	0.37	-	0.58	-	0.32 ±0.04	-	-	1.39	-	2.03	0.62	0.31
113.20-8-40-P-C			0.315 -0.002 / -0.003	1.57 +0.02	0.37	0.56	-	0.98	0.32 ±0.04	0.89	-	-	-	-	-	0.31
	113.20-8-40-L-C		0.315 -0.002 / -0.003	1.57 +0.02	0.37	-	0.58	-	0.32 ±0.04	-	1.38	-	1.96	-	0.62	0.31
		113.20-8-40-T-C	0.315 -0.002 / -0.003	1.57 +0.02	0.37	-	0.58	-	0.32 ±0.04	-	-	1.39	-	2.03	0.62	0.31
113.20-8-45-P-C			0.315 -0.002 / -0.003	1.77 +0.02	0.37	0.56	-	0.98	0.32 ±0.04	0.89	-	-	-	-	-	0.31
	113.20-8-45-L-C		0.315 -0.002 / -0.003	1.77 +0.02	0.37	-	0.58	-	0.32 ±0.04	-	1.38	-	1.96	-	0.62	0.31
		113.20-8-45-T-C	0.315 -0.002 / -0.003	1.77 +0.02	0.37	-	0.58	-	0.32 ±0.04	-	-	1.39	-	2.03	0.62	0.31
113.20-8-50-P-C			0.315 -0.002 / -0.003	1.97 +0.02	0.37	0.56	-	0.98	0.32 ±0.04	0.89	-	-	-	-	-	0.31
	113.20-8-50-L-C		0.315 -0.002 / -0.003	1.97 +0.02	0.37	-	0.58	-	0.32 ±0.04	-	1.38	-	1.96	-	0.62	0.31
		113.20-8-50-T-C	0.315 -0.002 / -0.003	1.97 +0.02	0.37	-	0.58	-	0.32 ±0.04	-	-	1.39	-	2.03	0.62	0.31
113.20-10-20-P-C			0.394 -0.002 / -0.003	0.79 +0.02	0.47	0.56	-	0.98	0.38 ±0.04	0.89	-	-	-	-	-	0.39
	113.20-10-20-L-C		0.394 -0.002 / -0.003	0.79 +0.02	0.47	-	0.58	-	0.38 ±0.04	-	1.38	-	1.96	-	0.62	0.39
		113.20-10-20-T-C	0.394 -0.002 / -0.003	0.79 +0.02	0.47	-	0.58	-	0.38 ±0.04	-	-	1.39	-	2.03	0.62	0.39
113.20-10-25-P-C			0.394 -0.002 / -0.003	0.98 +0.02	0.47	0.56	-	0.98	0.38 ±0.04	0.89	-	-	-	-	-	0.39
	113.20-10-25-L-C		0.394 -0.002 / -0.003	0.98 +0.02	0.47	-	0.58	-	0.38 ±0.04	-	1.38	-	1.96	-	0.62	0.39
		113.20-10-25-T-C	0.394 -0.002 / -0.003	0.98 +0.02	0.47	-	0.58	-	0.38 ±0.04	-	-	1.39	-	2.03	0.62	0.39
113.20-10-30-P-C			0.394 -0.002 / -0.003	1.18 +0.02	0.47	0.56	-	0.98	0.38 ±0.04	0.89	-	-	-	-	-	0.39
	113.20-10-30-L-C		0.394 -0.002 / -0.003	1.18 +0.02	0.47	-	0.58	-	0.38 ±0.04	-	1.38	-	1.96	-	0.62	0.39
		113.20-10-30-T-C	0.394 -0.002 / -0.003	1.18 +0.02	0.47	-	0.58	-	0.38 ±0.04	-	-	1.39	-	2.03	0.62	0.39
113.20-10-35-P-C			0.394 -0.002 / -0.003	1.38 +0.02	0.47	0.56	-	0.98	0.38 ±0.04	0.89	-	-	-	-	-	0.39
	113.20-10-35-L-C		0.394 -0.002 / -0.003	1.38 +0.02	0.47	-	0.58	-	0.38 ±0.04	-	1.38	-	1.96	-	0.62	0.39
		113.20-10-35-T-C	0.394 -0.002 / -0.003	1.38 +0.02	0.47	-	0.58	-	0.38 ±0.04	-	-	1.39	-	2.03	0.62	0.39
113.20-10-40-P-C			0.394 -0.002 / -0.003	1.57 +0.02	0.47	0.56	-	0.98	0.38 ±0.04	0.89	-	-	-	-	-	0.39
	113.20-10-40-L-C		0.394 -0.002 / -0.003	1.57 +0.02	0.47	-	0.58	-	0.38 ±0.04	-	1.38	-	1.96	-	0.62	0.39
		113.20-10-40-T-C	0.394 -0.002 / -0.003	1.57 +0.02	0.47	-	0.58	-	0.38 ±0.04	-	-	1.39	-	2.03	0.62	0.39
113.20-10-45-P-C			0.394 -0.002 / -0.003	1.77 +0.02	0.47	0.56	-	0.98	0.38 ±0.04	0.89	-	-	-	-	-	0.39
	113.20-10-45-L-C		0.394 -0.002 / -0.003	1.77 +0.02	0.47	-	0.58	-	0.38 ±0.04	-	1.38	-	1.96	-	0.62	0.39
		113.20-10-45-T-C	0.394 -0.002 / -0.003	1.77 +0.02	0.47	-	0.58	-	0.38 ±0.04	-	-	1.39	-	2.03	0.62	0.39
113.20-10-50-P-C			0.394 -0.002 / -0.003	1.97 +0.02	0.47	0.56	-	0.98	0.38 ±0.04	0.89	-	-	-	-	-	0.39
	113.20-10-50-L-C		0.394 -0.002 / -0.003	1.97 +0.02	0.47	-	0.58	-	0.38 ±0.04	-	1.38	-	1.96	-	0.62	0.39
		113.20-10-50-T-C	0.394 -0.002 / -0.003	1.97 +0.02	0.47	-	0.58	-	0.38 ±0.04	-	-	1.39	-	2.03	0.62	0.39
113.20-10-60-P-C			0.394 -0.002 / -0.003	2.36 +0.02	0.47	0.56	-	0.98	0.38 ±0.04	0.89	-	-	-	-	-	0.39
	113.20-10-60-L-C		0.394 -0.002 / -0.003	2.36 +0.02	0.47	-	0.58	-	0.38 ±0.04	-	1.38	-	1.96	-	0.62	0.39
		113.20-10-60-T-C	0.394 -0.002 / -0.003	2.36 +0.02	0.47	-	0.58	-	0.38 ±0.04	-	-	1.39	-	2.03	0.62	0.39
113.20-12-25-P-C			0.472 -0.002 / -0.003	0.98 +0.02	0.57	0.70	-	1.38	0.42 ±0.04	1.07	-	-	-	-	-	0.47
	113.20-12-25-L-C		0.472 -0.002 / -0.003	0.98 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	1.35	-	2.25	-	0.80	0.47
		113.20-12-25-T-C	0.472 -0.002 / -0.003	0.98 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	-	1.37	-	2.33	0.80	0.47
113.20-12-30-P-C			0.472 -0.002 / -0.003	1.18 +0.02	0.57	0.70	-	1.38	0.42 ±0.04	1.07	-	-	-	-	-	0.47
	113.20-12-30-L-C		0.472 -0.002 / -0.003	1.18 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	1.35	-	2.25	-	0.80	0.47
		113.20-12-30-T-C	0.472 -0.002 / -0.003	1.18 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	-	1.37	-	2.33	0.80	0.47
113.20-12-35-P-C			0.472 -0.002 / -0.003	1.38 +0.02	0.57	0.70	-	1.38	0.42 ±0.04	1.07	-	-	-	-	-	0.47
	113.20-12-35-L-C		0.472 -0.002 / -0.003	1.38 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	1.35	-	2.25	-	0.80	0.47
		113.20-12-35-T-C	0.472 -0.002 / -0.003	1.38 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	-	1.37	-	2.33	0.80	0.47
113.20-12-40-P-C			0.472 -0.002 / -0.003	1.57 +0.02	0.57	0.70	-	1.38	0.42 ±0.04	1.07	-	-	-	-	-	0.47
	113.20-12-40-L-C		0.472 -0.002 / -0.003	1.57 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	1.35	-	2.25	-	0.80	0.47
		113.20-12-40-T-C	0.472 -0.002 / -0.003	1.57 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	-	1.37	-	2.33	0.80	0.47
113.20-12-45-P-C			0.472 -0.002 / -0.003	1.77 +0.02	0.57	0.70	-	1.38	0.42 ±0.04	1.07	-	-	-	-	-	0.47
	113.20-12-45-L-C		0.472 -0.002 / -0.003	1.77 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	1.35	-	2.25	-	0.80	0.47
		113.20-12-45-T-C	0.472 -0.002 / -0.003	1.77 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	-	1.37	-	2.33	0.80	0.47
113.20-12-50-P-C			0.472 -0.002 / -0.003	1.97 +0.02	0.57	0.70	-	1.38	0.42 ±0.04	1.07	-	-	-	-	-	0.47
	113.20-12-50-L-C		0.472 -0.002 / -0.003	1.97 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	1.35	-	2.25	-	0.80	0.47
		113.20-12-50-T-C	0.472 -0.002 / -0.003	1.97 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	-	1.37	-	2.33	0.80	0.47
113.20-12-60-P-C			0.472 -0.002 / -0.003	2.36 +0.02	0.57	0.70	-	1.38	0.42 ±0.04	1.07	-	-	-	-	-	0.47
	113.20-12-60-L-C		0.472 -0.002 / -0.003	2.36 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	1.35	-	2.25	-	0.80	0.47
		113.20-12-60-T-C	0.472 -0.002 / -0.003	2.36 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	-	1.37	-	2.33	0.80	0.47
113.20-12-70-P-C			0.472 -0.002 / -0.003	2.76 +0.02	0.57	0.70	-	1.38	0.42 ±0.04	1.07	-	-	-	-	-	0.47
	113.20-12-70-L-C		0.472 -0.002 / -0.003	2.76 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	1.35	-	2.25	-	0.80	0.47
		113.20-12-70-T-C	0.472 -0.002 / -0.003	2.76 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	-	1.37	-	2.33	0.80	0.47
113.20-12-80-P-C			0.472 -0.002 / -0.003	3.15 +0.02	0.57	0.70	-	1.38	0.42 ±0.04	1.07	-	-	-	-	-	0.47
	113.20-12-80-L-C		0.472 -0.002 / -0.003	3.15 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	1.35	-	2.25	-	0.80	0.47
		113.20-12-80-T-C	0.472 -0.002 / -0.003	3.15 +0.02	0.57	-	0.72	-	0.42 ±0.04	-	-	1.37	-	2.33	0.80	0.47

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

d₁ -0.002 / -0.003	l₁ +0.02									d₂	d₃ Type P	Type L / T	d₄	l₂ ±0.04	l₃ Type P	Type L	Type T	l₄ Type L	Type T	l₅	Positionnement alésage H11

0.197	0.39	0.59	0.79	0.98	1.18	-	-	-	-	0.22	0.44	0.46	0.79	0.24	0.69	1.22	1.23	1.72	1.78	0.50	0.20
0.236	0.39	0.59	0.79	0.98	1.18	1.38	1.57	1.77	1.97	0.28	0.44	0.46	0.79	0.28	0.69	1.22	1.23	1.72	1.78	0.50	0.24
0.315	0.79	0.98	1.18	1.38	1.57	1.77	1.97	-	-	0.37	0.56	0.58	0.98	0.32	0.89	1.38	1.39	1.96	2.03	0.62	0.31
0.394	0.79	0.98	1.18	1.38	1.57	1.77	1.97	2.36	-	0.47	0.56	0.58	0.98	0.38	0.89	1.38	1.39	1.96	2.03	0.62	0.39
0.472	0.98	1.18	1.38	1.57	1.77	1.97	2.36	2.76	3.15	0.57	0.70	0.72	1.38	0.42	1.07	1.35	1.37	2.25	2.33	0.80	0.47

Configuration et prix

Pièce sélectionnée

Référence

Total (net)

Can$54.56

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	99	Can$54.56
100	249	Can$50.01
250	499	Can$45.47
≥ 500		Can$40.92

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.026 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Données CAD

Autres formats de données

Besoin d’aide?

Notre équipe de service est disponible du lundi au vendredi de 8 h 00 à 5 h 30, heure de l'est: 800-397-6993

Demandes spéciales | Contactez votre équipe commerciale

Ganter-Service

Demande de prise de contact téléphonique

Manuel de JW Winco

Votre contact

GN 113.20 Broches à billes Inox, poignée en aluminium

Famille de produits en acier inoxydable

Description du produit

Spécifications

Accessoire

Options de pièce / Tableau

Type

Matériau: A - Inox AISI 303

Matériau: C - Inox AISI 630

Métrique

Configuration et prix

Pièce sélectionnée

Données CAD

Données CAD

Connexion

Téléchargement rapide

Besoin d’aide?

Ceci pourrait également vous intéresser...

GN 111.8

GN 111.8

NOUVEAU DIN 172

NOUVEAU DIN 179

GN 1140

Votre contact

JW Winco-Service
