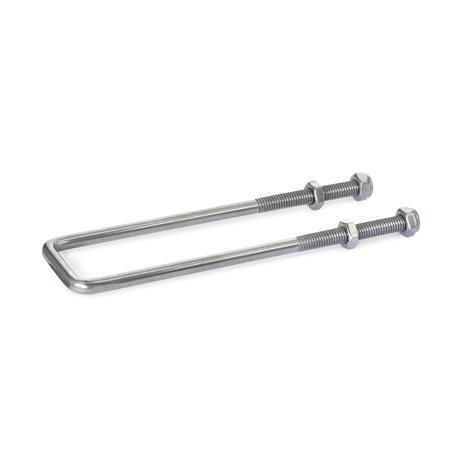

GN 951.1 Étriers de serrage Inox, pour sauterelles à crochet

Étriers de serrage GN 951.1: Inox, pour sauterelles à crochet

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Caractéristiques de l'inox

Description du produit

Les étriers de serrage GN 951.1 sont utilisés lorsque les sauterelles à crochet requièrent une plus grande distance par rapport au support de verrouillage. Les sauterelles à crochet sont également disponibles sans étriers de serrage.

Spécifications

Étrier de serrage
Inox AISI 304NI

Écrous à 6 pans avec insert en polyamide
DIN 982 pour M4 | DIN 985 pour M6 / M8
Inox A2

Écrous à 6 pans
DIN 934 pour M4 | DIN 936 pour M6 / M8
Inox A2

RoHS

Sur demande

Inox AISI 316 A4

GN 951.1 Étriers de serrage en inox, pour sauterelles à crochet schéma

Masquer schéma technique

Options de pièce / Tableau

Référence	d₁	b	l₁	d₂	l₃	GN 851 / GN 851.3 Taille	r à w₂ = 0	w₂	GN 851.1 / GN 851.2 / GN 851.4 Taille	r à w₂ = 0	w₂

951.1-M4-21-56-NI	M 4	0.83	2.20	0.13	1.08	160*	1.38	0.43	-	-	-
951.1-M4-21-70-NI	M 4	0.83	2.76	0.13	1.12	160	1.89	0.47	160*	2.05	0.39
951.1-M4-21-103-NI	M 4	0.83	4.06	0.13	1.18	160	3.15	0.55	160	3.23	0.55
951.1-M4-21-153-NI	M 4	0.83	6.02	0.13	1.38	160	4.92	0.75	160	5.00	0.75
951.1-M4-21-203-NI	M 4	0.83	7.99	0.13	1.38	160	6.89	0.75	160	6.97	0.75
951.1-M6-32-78-NI	M 6	1.26	3.07	0.20	1.30	320*	2.13	0.51	-	-	-
951.1-M6-32-110-NI	M 6	1.26	4.33	0.20	1.73	320	2.95	0.94	320*	3.07	0.83
951.1-M6-32-130-NI	M 6	1.26	5.12	0.20	1.77	320	3.70	0.98	320	3.70	0.98
951.1-M6-32-155-NI	M 6	1.26	6.10	0.20	1.77	320	4.69	0.98	320	4.69	0.98
951.1-M6-32-205-NI	M 6	1.26	8.07	0.20	1.77	320	6.65	0.98	320	6.65	0.98
951.1-M8-38-111-NI	M 8	1.50	4.37	0.28	2.05	700*	2.76	1.02	-	-	-
951.1-M8-38-127-NI	M 8	1.50	5.00	0.28	2.36	700	3.07	1.34	-	-	-
951.1-M8-38-143-NI	M 8	1.50	5.63	0.28	2.20	700	4.02	1.18	700*	4.02	0.98
951.1-M8-38-157-NI	M 8	1.50	6.18	0.28	2.36	700	4.25	1.34	700	4.25	1.34
951.1-M8-38-207-NI	M 8	1.50	8.15	0.28	2.36	700	6.22	1.34	700	6.22	1.34

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

d₁	b	l₁	d₂	l₃	GN 851 / GN 851.3 Taille	r à w₂ = 0	w₂	GN 851.1 / GN 851.2 / GN 851.4 Taille	r à w₂ = 0	w₂

M 4	0.83	2.20	0.13	1.08	160*	1.38	0.43	-	-	-
M 4	0.83	2.76	0.13	1.12	160	1.89	0.47	160*	2.05	0.39
M 4	0.83	4.06	0.13	1.18	160	3.15	0.55	160	3.23	0.55
M 4	0.83	6.02	0.13	1.38	160	4.92	0.75	160	5.00	0.75
M 4	0.83	7.99	0.13	1.38	160	6.89	0.75	160	6.97	0.75
M 6	1.26	3.07	0.20	1.30	320*	2.13	0.51	-	-	-
M 6	1.26	4.33	0.20	1.73	320	2.95	0.94	320*	3.07	0.83
M 6	1.26	5.12	0.20	1.77	320	3.70	0.98	320	3.70	0.98
M 6	1.26	6.10	0.20	1.77	320	4.69	0.98	320	4.69	0.98
M 6	1.26	8.07	0.20	1.77	320	6.65	0.98	320	6.65	0.98
M 8	1.50	4.37	0.28	2.05	700*	2.76	1.02	-	-	-
M 8	1.50	5.00	0.28	2.36	700	3.07	1.34	-	-	-
M 8	1.50	5.63	0.28	2.20	700	4.02	1.18	700*	4.02	0.98
M 8	1.50	6.18	0.28	2.36	700	4.25	1.34	700	4.25	1.34
M 8	1.50	8.15	0.28	2.36	700	6.22	1.34	700	6.22	1.34

* Version standard en sélectionnant le type "avec étrier de serrage" sur la feuille de normes correspondante.

Configuration et prix

Pièce sélectionnée

Référence

Total (net)

Can$11.81

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	49	Can$11.81
50	99	Can$10.83
100	249	Can$9.84
≥ 250		Can$8.86

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.024 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
