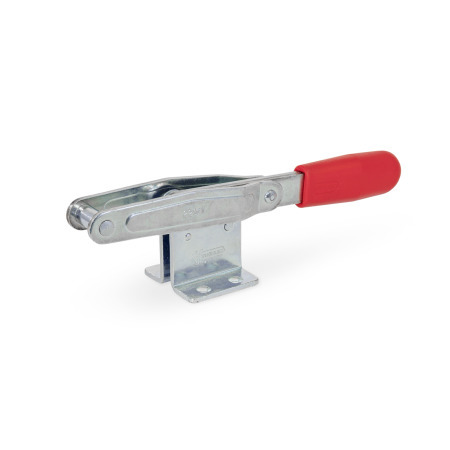

Sauterelles à crochet GN 850

Matériau: ST - Acier
Type: T - Avec axe de tirage

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Principe de fonctionnement du levier à genouillère / Aperçu des types des sauterelles à crochet Caractéristiques de l'inox

Description du produit

Les sauterelles à crochet GN 850 sont adaptées à la fermeture et au verrouillage rapides de couvercles, capots et moules.

Lors du serrage, le mouvement de rotation de la manette est transformé en un mouvement axial de l’axe ou du crochet de traction, ce qui permet une fixation adaptée à la forme de la pièce.

Les sauterelles à crochet de type T sont équipées d’un axe de traction solidement fixé au bras de serrage.
Le type TF est doté d’un crochet de traction qui peut être ajusté dans la plage de réglage w₂. Le crochet de traction est fourni non monté.

Spécifications

Mécanisme de tension

AcierST
- Pièces en tôle d'acier
  Acier de cémentation C10, zingué, passivé bleu
- Goupilles de roulement trempées
- Rivets de roulement cémentés
Inox AISI 304NI
Pièces mobiles lubrifiées avec une graisse spéciale

Crochet de traction

Acier St 37 pour ST
Zingué, finition passivée bleue
Inox AISI 301 pour NI

Poignée
Plastique
Rouge, résistant aux huiles

RoHS

Sur demande

sans crochet de traction (Type TFN)

Votre contact

Vous recherchez un partenaire Winco à proximité?

Référence T - Avec axe de tirage	Référence TF - Avec crochet de tirage	Taille	F_H Capacité de retenue en N	a₁	a₂	b₁	b₂	b₃	d₁	d₂	d₃	d₄	d₅	h₁ ≈

850-160-T-ST		160	315 lbf (1400 N)	1.18	-	1.38	1.65	0.55	0.31	0.22	-	-	0.25	1.57
	850-160-TF-ST	160	315 lbf (1400 N)	1.18	0.98	1.38	1.65	0.55	0.31	0.22	0.20	M 6	0.25	1.57
850-220-T-ST		220	540 lbf (2400 N)	1.46	-	1.61	1.77	0.71	0.39	0.26	-	-	0.33	1.93
	850-220-TF-ST	220	540 lbf (2400 N)	1.46	1.14	1.61	1.77	0.71	0.39	0.26	0.28	M 8	0.33	1.93
850-320-T-ST		320	809 lbf (3600 N)	1.38	-	1.89	2.36	0.83	0.39	0.33	-	-	0.41	1.93
	850-320-TF-ST	320	809 lbf (3600 N)	1.38	0.98	1.89	2.36	0.83	0.39	0.33	0.35	M 10	0.41	1.93
850-420-T-ST		420	1079 lbf (4800 N)	1.73	-	2.13	3.31	1.02	0.55	0.41	-	-	0.41	2.38
	850-420-TF-ST	420	1079 lbf (4800 N)	1.73	1.34	2.13	3.31	1.02	0.55	0.41	0.35	M 10	0.41	2.38

Référence T - Avec axe de tirage	Référence TF - Avec crochet de tirage	Taille	F_H Capacité de retenue en N	a₁	a₂	b₁	b₂	b₃	d₁	d₂	d₃	d₄	d₅	h₁ ≈

850-160-T-NI		160	315 lbf (1400 N)	1.18	-	1.38	1.65	0.55	0.31	0.22	-	-	0.25	1.57
	850-160-TF-NI	160	315 lbf (1400 N)	1.18	0.98	1.38	1.65	0.55	0.31	0.22	0.20	M 6	0.25	1.57
850-220-T-NI		220	540 lbf (2400 N)	1.46	-	1.61	1.77	0.71	0.39	0.26	-	-	0.33	1.93
	850-220-TF-NI	220	540 lbf (2400 N)	1.46	1.14	1.61	1.77	0.71	0.39	0.26	0.28	M 8	0.33	1.93
850-320-T-NI		320	809 lbf (3600 N)	1.38	-	1.89	2.36	0.83	0.39	0.33	-	-	0.41	1.93
	850-320-TF-NI	320	809 lbf (3600 N)	1.38	0.98	1.89	2.36	0.83	0.39	0.33	0.35	M 10	0.41	1.93
850-420-T-NI		420	1079 lbf (4800 N)	1.73	-	2.13	3.31	1.02	0.55	0.41	-	-	0.41	2.38
	850-420-TF-NI	420	1079 lbf (4800 N)	1.73	1.34	2.13	3.31	1.02	0.55	0.41	0.35	M 10	0.41	2.38

Taille	h₂	l₁ ≈	l₂ ≈	l₃ ≈	m₁	m₂	m₃	r₁ ≈	r₂	s	w₁ Course	w₂ ≈ Réglable gamme

160	0.51	6.93	1.73	-	0.63	1.08	1.12	3.35	-	0.10	3.43	-
160	0.51	6.93	1.73	3.19	0.63	1.08	1.12	3.35	0.13	0.10	3.43	0.79
220	0.63	7.87	2.01	-	0.75	1.24	1.28	3.90	-	0.12	3.82	-
220	0.63	7.87	2.01	3.74	0.75	1.24	1.28	3.90	0.20	0.12	3.82	0.83
320	0.79	8.86	2.01	-	1.26	1.75	1.79	4.13	-	0.12	3.94	-
320	0.79	8.86	2.01	3.82	1.26	1.75	1.79	4.13	0.24	0.12	3.94	0.93
420	0.98	10.83	2.28	-	1.12	2.35	2.41	5.43	-	0.20	6.10	-
420	0.98	10.83	2.28	4.23	1.12	2.35	2.41	5.43	0.24	0.20	6.10	0.77

Taille	h₂	l₁ ≈	l₂ ≈	l₃ ≈	m₁	m₂	m₃	r₁ ≈	r₂	s	w₁ Course	w₂ ≈ Réglable gamme

160	0.51	6.93	1.73	-	0.63	1.08	1.12	3.35	-	0.10	3.43	-
160	0.51	6.93	1.73	3.19	0.63	1.08	1.12	3.35	0.13	0.10	3.43	0.79
220	0.63	7.87	2.01	-	0.75	1.24	1.28	3.90	-	0.12	3.82	-
220	0.63	7.87	2.01	3.74	0.75	1.24	1.28	3.90	0.20	0.12	3.82	0.83
320	0.79	8.86	2.01	-	1.26	1.75	1.79	4.13	-	0.12	3.94	-
320	0.79	8.86	2.01	3.82	1.26	1.75	1.79	4.13	0.24	0.12	3.94	0.93
420	0.98	10.83	2.28	-	1.12	2.35	2.41	5.43	-	0.20	6.10	-
420	0.98	10.83	2.28	4.23	1.12	2.35	2.41	5.43	0.24	0.20	6.10	0.77

Taille	F_H Capacité de retenue en N	a₁	a₂	b₁	b₂	b₃	d₁	d₂	d₃	d₄	d₅	h₁ ≈

160	315 lbf (1400 N)	1.18	0.98	1.38	1.65	0.55	0.31	0.22	0.20	M 6	0.25	1.57
220	540 lbf (2400 N)	1.46	1.14	1.61	1.77	0.71	0.39	0.26	0.28	M 8	0.33	1.93
320	809 lbf (3600 N)	1.38	0.98	1.89	2.36	0.83	0.39	0.33	0.35	M 10	0.41	1.93
420	1079 lbf (4800 N)	1.73	1.34	2.13	3.31	1.02	0.55	0.41	0.35	M 10	0.41	2.38

Taille	h₂	l₁ ≈	l₂ ≈	l₃ ≈	m₁	m₂	m₃	r₁ ≈	r₂	s	w₁ Course	w₂ ≈ Réglable gamme

160	0.51	6.93	1.73	3.19	0.63	1.08	1.12	3.35	0.13	0.10	3.43	0.79
220	0.63	7.87	2.01	3.74	0.75	1.24	1.28	3.90	0.20	0.12	3.82	0.83
320	0.79	8.86	2.01	3.82	1.26	1.75	1.79	4.13	0.24	0.12	3.94	0.93
420	0.98	10.83	2.28	4.23	1.12	2.35	2.41	5.43	0.24	0.20	6.10	0.77
