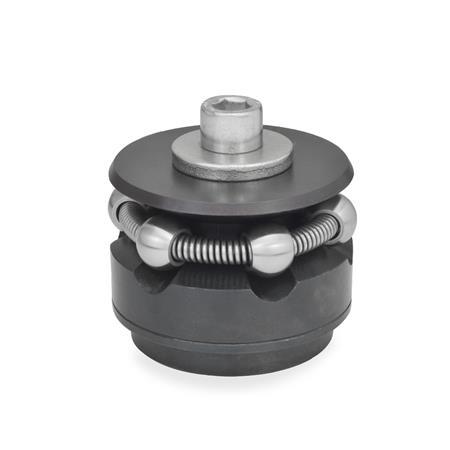

Crampons de centrage GN 411.2

Type: K - Avec billes de serrage

Description du produit

Avec les crampons de centrage GN 411.2, les pièces de travail peuvent être positionnées centralement et serrés depuis l'intérieur de l'alésage.

Ils offrent les avantages suivants :

Autocentrage précis
Précision répétitive : ±0,025 mm
Précision de concentricité : ±0,05 mm
Serrage fiable et stable via 3 ou 6 points de la pièce de travail
Serrage des pièces de travail présentant une surface inégale ou irrégulière (p. ex. des moulages)
Serrage sans distorsion
Hauteur réduite
Peut être monté dans toute position
Grande plage réglable
Serrage de striction

Crampons de centrage
Acier

Billes / segments de serrage
Acier

RoHS

Crampons d'alésage de centrage GN 411.3 utilisables depuis l'autre côté respectivement pour un fonctionnement hydraulique ou pneumatique

Crampons d'alésage de centrage avec 2 éléments de positionnement pour tubes de serrage

Votre contact

Vous recherchez un partenaire Winco à proximité ? Veuillez sélectionner le pays.

Référence K - Avec billes de serrage	Référence S - Avec segments de serrage	d₁	d₂ Ø De serrage	d₃	d₄	d₅	d₆	h₁	h₂	k ±0.004	l₁	l₂	l₃	t min.	w₁	w₂	Nombre d'éléments de serrage	Force de serrage


411.2-11.7-K		0.46*	0.56	0.39	M 4	0.17	0.06	0.14	0.10	0.138 ±0.004	0.15	0.34	0.25	0.16	0.03	0.05	0.12	112 lbf (0.5 kN)
411.2-14.5-K	411.2-14.5-S	0.57	0.73	0.47	M 4	0.17	0.08	0.22	0.14	0.177 ±0.004	0.39	0.56	0.20	0.24	0.05	0.09	0.12	787 lbf (3.5 kN)
411.2-18.5-K	411.2-18.5-S	0.73	0.89	0.59	M 5	0.21	0.10	0.30	0.12	0.217 ±0.004	0.45	0.65	0.24	0.28	0.05	0.09	0.12	899 lbf (4 kN)
411.2-22.5-K	411.2-22.5-S	0.89	1.04	0.79	M 6	0.25	0.12	0.24	0.16	0.276 ±0.004	0.56	0.77	0.35	0.31	0.05	0.09	0.12	1012 lbf (4.5 kN)
411.2-26.5-K	411.2-26.5-S	1.04	1.20	0.79	M 6	0.25	0.12	0.24	0.18	0.276 ±0.004	0.56	0.78	0.35	0.31	0.05	0.09	0.12	1012 lbf (4.5 kN)
411.2-30.5-K	411.2-30.5-S	1.20	1.52	0.98	M 6	0.25	0.16	0.28	0.18	0.354 ±0.004	0.56	0.91	0.35	0.31	0.09	0.18	0.12	1012 lbf (4.5 kN)
411.2-38.5-K	411.2-38.5-S	1.52	1.83	1.18	M 8	0.33	0.16	0.30	0.18	0.433 ±0.004	0.71	1.07	0.47	0.39	0.09	0.18	0.24	1461 lbf (6.5 kN)
411.2-46.5-K	411.2-46.5-S	1.83	2.15	1.18	M 8	0.33	0.16	0.30	0.18	0.433 ±0.004	0.71	1.07	0.47	0.39	0.09	0.18	0.24	1461 lbf (6.5 kN)
411.2-54.5-K	411.2-54.5-S	2.15	2.78	1.77	M 10	0.41	0.20	0.35	0.22	0.591 ±0.004	0.93	1.60	0.55	0.47	0.19	0.36	0.24	1798 lbf (8 kN)
411.2-70.5-K	411.2-70.5-S	2.78	3.41	2.36	M 12	0.51	0.20	0.39	0.22	0.669 ±0.004	1.11	1.81	0.67	0.59	0.19	0.36	0.24	2248 lbf (10 kN)
411.2-86.5-K	411.2-86.5-S	3.41	4.04	2.36	M 16	0.67	0.20	0.39	0.22	0.984 ±0.004	1.19	2.02	0.83	0.59	0.19	0.36	0.24	2810 lbf (12.5 kN)

d₁	d₂ Ø De serrage	d₃	d₄	d₅	d₆	h₁	h₂	k ±0.004	l₁	l₂	l₃	t min.	w₁	w₂	Nombre d'éléments de serrage	Force de serrage

0.46*	0.56	0.39	M 4	0.17	0.06	0.14	0.10	0.138	0.15	0.34	0.25	0.16	0.03	0.05	0.12	112 lbf (0.5 kN)
0.57	0.73	0.47	M 4	0.17	0.08	0.22	0.14	0.177	0.39	0.56	0.20	0.24	0.05	0.09	0.12	787 lbf (3.5 kN)
0.73	0.89	0.59	M 5	0.21	0.10	0.30	0.12	0.217	0.45	0.65	0.24	0.28	0.05	0.09	0.12	899 lbf (4 kN)
0.89	1.04	0.79	M 6	0.25	0.12	0.24	0.16	0.276	0.56	0.77	0.35	0.31	0.05	0.09	0.12	1012 lbf (4.5 kN)
1.04	1.20	0.79	M 6	0.25	0.12	0.24	0.18	0.276	0.56	0.78	0.35	0.31	0.05	0.09	0.12	1012 lbf (4.5 kN)
1.20	1.52	0.98	M 6	0.25	0.16	0.28	0.18	0.354	0.56	0.91	0.35	0.31	0.09	0.18	0.12	1012 lbf (4.5 kN)
1.52	1.83	1.18	M 8	0.33	0.16	0.30	0.18	0.433	0.71	1.07	0.47	0.39	0.09	0.18	0.24	1461 lbf (6.5 kN)
1.83	2.15	1.18	M 8	0.33	0.16	0.30	0.18	0.433	0.71	1.07	0.47	0.39	0.09	0.18	0.24	1461 lbf (6.5 kN)
2.15	2.78	1.77	M 10	0.41	0.20	0.35	0.22	0.591	0.93	1.60	0.55	0.47	0.19	0.36	0.24	1798 lbf (8 kN)
2.78	3.41	2.36	M 12	0.51	0.20	0.39	0.22	0.669	1.11	1.81	0.67	0.59	0.19	0.36	0.24	2248 lbf (10 kN)
3.41	4.04	2.36	M 16	0.67	0.20	0.39	0.22	0.984	1.19	2.02	0.83	0.59	0.19	0.36	0.24	2810 lbf (12.5 kN)
