EN 531.5 Vis papillon Plastique, goujon fileté en acier / inox

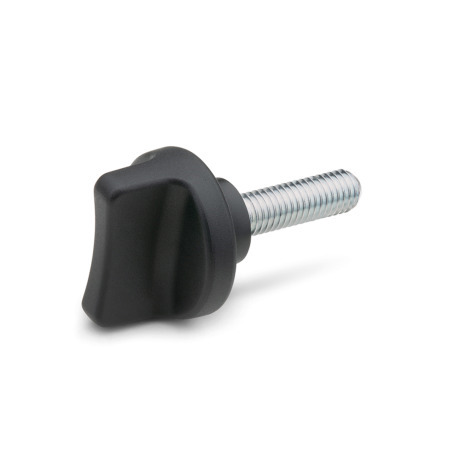

Vis papillon EN 531.5: Plastique, goujon fileté en acier / inox

Original design CT-FG

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

Les vis papillon EN 531.5 permettent de serrer et de fixer facilement des pièces sans utiliser d’outils. Grâce à leur forme ergonomique et à leur collerette saillante, ils sont faciles à utiliser.

Spécifications

Poignée
Plastique, Polyamide (PA)

Renforcé de fibre de verre
Température de fonctionnement: -22 °F to +266 °F
(-30 °C to +130 °C)
Noir, finition mate

Goujon fileté

AcierST
Zingué, finition passivé bleu
Inox AISI 303NI

RoHS

EN 531.5 Vis papillon, plastique, goujon fileté en acier / inox schéma

Masquer schéma technique

Options de pièce / Tableau

Référence	d₁	d₂	Longueur l Acier	Inox	d₃	h₁	h₂	s

531.5-25-M5-10-ST	0.98	M 5	0.39	-	0.51	0.94	0.24	0.26
531.5-25-M5-16-ST	0.98	M 5	0.63	-	0.51	0.94	0.24	0.26
531.5-30-M6-10-ST	1.18	M 6	0.39	-	0.61	1.10	0.31	0.28
531.5-30-M6-12-ST	1.18	M 6	0.47	-	0.61	1.10	0.31	0.28
531.5-30-M6-16-ST	1.18	M 6	0.63	-	0.61	1.10	0.31	0.28
531.5-30-M6-20-ST	1.18	M 6	0.79	-	0.61	1.10	0.31	0.28
531.5-30-M6-25-ST	1.18	M 6	0.98	-	0.61	1.10	0.31	0.28
531.5-30-M6-30-ST	1.18	M 6	1.18	-	0.61	1.10	0.31	0.28
531.5-30-M6-40-ST	1.18	M 6	1.57	-	0.61	1.10	0.31	0.28
531.5-30-M8-16-ST	1.18	M 8	0.63	-	0.61	1.10	0.31	0.28
531.5-30-M8-20-ST	1.18	M 8	0.79	-	0.61	1.10	0.31	0.28
531.5-30-M8-25-ST	1.18	M 8	0.98	-	0.61	1.10	0.31	0.28
531.5-30-M8-30-ST	1.18	M 8	1.18	-	0.61	1.10	0.31	0.28
531.5-30-M8-40-ST	1.18	M 8	1.57	-	0.61	1.10	0.31	0.28
531.5-30-M8-45-ST	1.18	M 8	1.77	-	0.61	1.10	0.31	0.28

Référence	d₁	d₂	Longueur l Acier	Inox	d₃	h₁	h₂	s

531.5-25-M5-10-NI	0.98	M 5	-	0.39	0.51	0.94	0.24	0.26
531.5-25-M5-16-NI	0.98	M 5	-	0.63	0.51	0.94	0.24	0.26
531.5-25-M5-25-NI	0.98	M 5	-	0.98	0.51	0.94	0.24	0.26
531.5-30-M6-10-NI	1.18	M 6	-	0.39	0.61	1.10	0.31	0.28
531.5-30-M6-16-NI	1.18	M 6	-	0.63	0.61	1.10	0.31	0.28
531.5-30-M6-20-NI	1.18	M 6	-	0.79	0.61	1.10	0.31	0.28
531.5-30-M6-25-NI	1.18	M 6	-	0.98	0.61	1.10	0.31	0.28
531.5-30-M6-30-NI	1.18	M 6	-	1.18	0.61	1.10	0.31	0.28
531.5-30-M8-16-NI	1.18	M 8	-	0.63	0.61	1.10	0.31	0.28
531.5-30-M8-20-NI	1.18	M 8	-	0.79	0.61	1.10	0.31	0.28
531.5-30-M8-25-NI	1.18	M 8	-	0.98	0.61	1.10	0.31	0.28
531.5-30-M8-30-NI	1.18	M 8	-	1.18	0.61	1.10	0.31	0.28

Afficher / Masquer colonnes

Métrique

d₁	d₂	Longueur l Acier							Inox					d₃	h₁	h₂	s

0.98	M 5	0.39	0.63	-	-	-	-	-	0.39	0.63	0.98	-	-	0.51	0.94	0.24	0.26
1.18	M 6	0.39	0.47	0.63	0.79	0.98	1.18	1.57	0.39	0.63	0.79	0.98	1.18	0.61	1.10	0.31	0.28
1.18	M 8	0.63	0.79	0.98	1.18	1.57	1.77	-	0.63	0.79	0.98	1.18	-	0.61	1.10	0.31	0.28

Configuration et prix

Pièce sélectionnée

Référence

Total (net)

Can$4.28

Délai de livraison 5-7 jours: 7 pièces
Appeler pour connaître le délai de livraison >7 pièces

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	9	Can$4.28
10	249	Can$4.12
250	499	Can$3.89
≥ 500		Can$3.50

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.022 lbs
