Boutons étoile GN 6336.12

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Protections contre la perte GN 111.7 Caractéristiques de l'inox

Description du produit

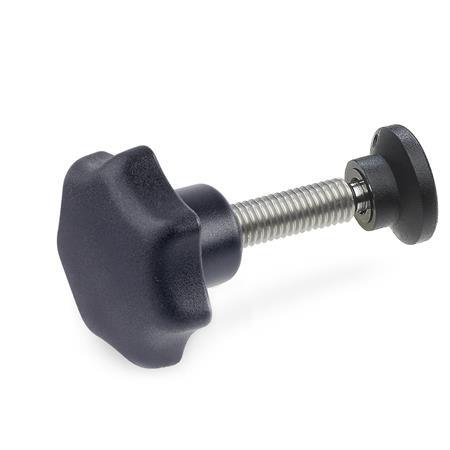

Les boutons étoile en plastique GN 6336.12 avec goujons en inox ont une extrémité sphérique dont le diamètre est inférieur au diamètre de noyau du filetage.

Ces composants sont un excellent choix pour les applications sans corrosion.
Le patin à levier, série GN 631, se clipse et se retire facilement.
Les patins sont livrés non montés.

Spécifications

Bouton
Plastique, Polyamide (PA)
Noir, finition mat

Goujon fileté
Stainless steel AISI 304Cu

Patin GN 631
Plastique, Polyacétal (POM)

Température de fonctionnement jusqu'à 176 °F (80 °C)
Noir, finition mat

RoHS

Votre contact

Vous recherchez un partenaire Winco à proximité?

Référence	d₁	d₂	l₁	d₃	d₄	d₅ +0.002	h₁	h₂	l₂	l₃	l₄

6336.12-32-M6-25-15	1.26	M 6	0.98	0.59	0.55	0.177 +0.002	0.79	0.39	0.20	0.14	0.30
6336.12-32-M6-35-15	1.26	M 6	1.38	0.59	0.55	0.177 +0.002	0.79	0.39	0.20	0.14	0.30
6336.12-32-M6-45-15	1.26	M 6	1.77	0.59	0.55	0.177 +0.002	0.79	0.39	0.20	0.14	0.30
6336.12-40-M8-30-18	1.57	M 8	1.18	0.71	0.71	0.240 +0.002	0.98	0.51	0.24	0.17	0.36
6336.12-40-M8-40-18	1.57	M 8	1.57	0.71	0.71	0.240 +0.002	0.98	0.51	0.24	0.17	0.36
6336.12-40-M8-50-18	1.57	M 8	1.97	0.71	0.71	0.240 +0.002	0.98	0.51	0.24	0.17	0.36
6336.12-40-M8-60-18	1.57	M 8	2.36	0.71	0.71	0.240 +0.002	0.98	0.51	0.24	0.17	0.36
6336.12-40-M8-30-21	1.57	M 8	1.18	0.83	0.71	0.240 +0.002	0.98	0.51	0.24	0.20	0.39
6336.12-40-M8-40-21	1.57	M 8	1.57	0.83	0.71	0.240 +0.002	0.98	0.51	0.24	0.20	0.39
6336.12-40-M8-50-21	1.57	M 8	1.97	0.83	0.71	0.240 +0.002	0.98	0.51	0.24	0.20	0.39
6336.12-40-M8-60-21	1.57	M 8	2.36	0.83	0.71	0.240 +0.002	0.98	0.51	0.24	0.20	0.39
6336.12-40-M8-30-25	1.57	M 8	1.18	0.98	0.71	0.240 +0.002	0.98	0.51	0.24	0.22	0.41
6336.12-40-M8-40-25	1.57	M 8	1.57	0.98	0.71	0.240 +0.002	0.98	0.51	0.24	0.22	0.41
6336.12-40-M8-50-25	1.57	M 8	1.97	0.98	0.71	0.240 +0.002	0.98	0.51	0.24	0.22	0.41
6336.12-40-M8-60-25	1.57	M 8	2.36	0.98	0.71	0.240 +0.002	0.98	0.51	0.24	0.22	0.41
6336.12-40-M8-30-32	1.57	M 8	1.18	1.26	0.71	0.240 +0.002	0.98	0.51	0.24	0.24	0.43
6336.12-40-M8-40-32	1.57	M 8	1.57	1.26	0.71	0.240 +0.002	0.98	0.51	0.24	0.24	0.43
6336.12-40-M8-50-32	1.57	M 8	1.97	1.26	0.71	0.240 +0.002	0.98	0.51	0.24	0.24	0.43
6336.12-40-M8-60-32	1.57	M 8	2.36	1.26	0.71	0.240 +0.002	0.98	0.51	0.24	0.24	0.43
6336.12-40-M8-30-40	1.57	M 8	1.18	1.57	0.71	0.240 +0.002	0.98	0.51	0.24	0.31	0.51
6336.12-40-M8-40-40	1.57	M 8	1.57	1.57	0.71	0.240 +0.002	0.98	0.51	0.24	0.31	0.51
6336.12-40-M8-50-40	1.57	M 8	1.97	1.57	0.71	0.240 +0.002	0.98	0.51	0.24	0.31	0.51
6336.12-40-M8-60-40	1.57	M 8	2.36	1.57	0.71	0.240 +0.002	0.98	0.51	0.24	0.31	0.51
6336.12-50-M10-35-21	1.97	M 10	1.38	0.83	0.87	0.307 +0.002	1.26	0.67	0.29	0.17	0.39
6336.12-50-M10-45-21	1.97	M 10	1.77	0.83	0.87	0.307 +0.002	1.26	0.67	0.29	0.17	0.39
6336.12-50-M10-55-21	1.97	M 10	2.17	0.83	0.87	0.307 +0.002	1.26	0.67	0.29	0.17	0.39
6336.12-50-M10-65-21	1.97	M 10	2.56	0.83	0.87	0.307 +0.002	1.26	0.67	0.29	0.17	0.39
6336.12-50-M10-35-25	1.97	M 10	1.38	0.98	0.87	0.307 +0.002	1.26	0.67	0.29	0.18	0.41
6336.12-50-M10-45-25	1.97	M 10	1.77	0.98	0.87	0.307 +0.002	1.26	0.67	0.29	0.18	0.41
6336.12-50-M10-55-25	1.97	M 10	2.17	0.98	0.87	0.307 +0.002	1.26	0.67	0.29	0.18	0.41
6336.12-50-M10-65-25	1.97	M 10	2.56	0.98	0.87	0.307 +0.002	1.26	0.67	0.29	0.18	0.41
6336.12-50-M10-35-32	1.97	M 10	1.38	1.26	0.87	0.307 +0.002	1.26	0.67	0.29	0.20	0.43
6336.12-50-M10-45-32	1.97	M 10	1.77	1.26	0.87	0.307 +0.002	1.26	0.67	0.29	0.20	0.43
6336.12-50-M10-55-32	1.97	M 10	2.17	1.26	0.87	0.307 +0.002	1.26	0.67	0.29	0.20	0.43
6336.12-50-M10-65-32	1.97	M 10	2.56	1.26	0.87	0.307 +0.002	1.26	0.67	0.29	0.20	0.43
6336.12-50-M10-35-40	1.97	M 10	1.38	1.57	0.87	0.307 +0.002	1.26	0.67	0.29	0.28	0.51
6336.12-50-M10-45-40	1.97	M 10	1.77	1.57	0.87	0.307 +0.002	1.26	0.67	0.29	0.28	0.51
6336.12-50-M10-55-40	1.97	M 10	2.17	1.57	0.87	0.307 +0.002	1.26	0.67	0.29	0.28	0.51
6336.12-50-M10-65-40	1.97	M 10	2.56	1.57	0.87	0.307 +0.002	1.26	0.67	0.29	0.28	0.51
6336.12-63-M12-40-25	2.48	M 12	1.57	0.98	1.02	0.370 +0.002	1.57	0.83	0.33	0.14	0.41
6336.12-63-M12-60-25	2.48	M 12	2.36	0.98	1.02	0.370 +0.002	1.57	0.83	0.33	0.14	0.41
6336.12-63-M12-80-25	2.48	M 12	3.15	0.98	1.02	0.370 +0.002	1.57	0.83	0.33	0.14	0.41
6336.12-63-M12-40-32	2.48	M 12	1.57	1.26	1.02	0.370 +0.002	1.57	0.83	0.33	0.17	0.43
6336.12-63-M12-60-32	2.48	M 12	2.36	1.26	1.02	0.370 +0.002	1.57	0.83	0.33	0.17	0.43
6336.12-63-M12-80-32	2.48	M 12	3.15	1.26	1.02	0.370 +0.002	1.57	0.83	0.33	0.17	0.43
6336.12-63-M12-40-40	2.48	M 12	1.57	1.57	1.02	0.370 +0.002	1.57	0.83	0.33	0.24	0.51
6336.12-63-M12-60-40	2.48	M 12	2.36	1.57	1.02	0.370 +0.002	1.57	0.83	0.33	0.24	0.51
6336.12-63-M12-80-40	2.48	M 12	3.15	1.57	1.02	0.370 +0.002	1.57	0.83	0.33	0.24	0.51
6336.12-63-M12-40-50	2.48	M 12	1.57	1.97	1.02	0.370 +0.002	1.57	0.83	0.33	0.34	0.61
6336.12-63-M12-60-50	2.48	M 12	2.36	1.97	1.02	0.370 +0.002	1.57	0.83	0.33	0.34	0.61
6336.12-63-M12-80-50	2.48	M 12	3.15	1.97	1.02	0.370 +0.002	1.57	0.83	0.33	0.34	0.61

d₁	d₂	l₁	d₃	d₄	d₅ +0.002	h₁	h₂	l₂	l₃	l₄

1.26	M 6	0.98	1.38	1.77	-	0.59	0.55	0.177	0.79	0.39	0.20	0.14	0.30
1.57	M 8	1.18	1.57	1.97	2.36	0.71	0.71	0.240	0.98	0.51	0.24	0.17	0.36
1.57	M 8	1.18	1.57	1.97	2.36	0.83	0.71	0.240	0.98	0.51	0.24	0.20	0.39
1.57	M 8	1.18	1.57	1.97	2.36	0.98	0.71	0.240	0.98	0.51	0.24	0.22	0.41
1.57	M 8	1.18	1.57	1.97	2.36	1.26	0.71	0.240	0.98	0.51	0.24	0.24	0.43
1.57	M 8	1.18	1.57	1.97	2.36	1.57	0.71	0.240	0.98	0.51	0.24	0.31	0.51
1.97	M 10	1.38	1.77	2.17	2.56	0.83	0.87	0.307	1.26	0.67	0.29	0.17	0.39
1.97	M 10	1.38	1.77	2.17	2.56	0.98	0.87	0.307	1.26	0.67	0.29	0.18	0.41
1.97	M 10	1.38	1.77	2.17	2.56	1.26	0.87	0.307	1.26	0.67	0.29	0.20	0.43
1.97	M 10	1.38	1.77	2.17	2.56	1.57	0.87	0.307	1.26	0.67	0.29	0.28	0.51
2.48	M 12	1.57	2.36	3.15	-	0.98	1.02	0.370	1.57	0.83	0.33	0.14	0.41
2.48	M 12	1.57	2.36	3.15	-	1.26	1.02	0.370	1.57	0.83	0.33	0.17	0.43
2.48	M 12	1.57	2.36	3.15	-	1.57	1.02	0.370	1.57	0.83	0.33	0.24	0.51
2.48	M 12	1.57	2.36	3.15	-	1.97	1.02	0.370	1.57	0.83	0.33	0.34	0.61

Min	Max	Price
1	99	Can$5.79
100	249	Can$5.31
250	499	Can$4.82
≥ 500		Can$4.34
