EN 5337.2 Boutons à cinq lobes Plastique, avec insert d'alésage borgne taraudé ou lisse en laiton / acier

Boutons à cinq lobes EN 5337.2: Plastique, avec insert d'alésage borgne taraudé ou lisse en laiton / acier

Original design
code VCT.

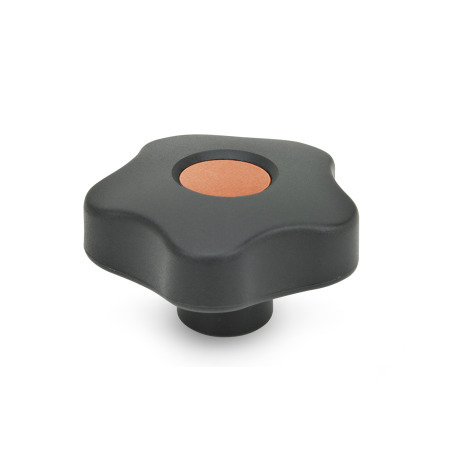

Couleur du capuchon: DOR - Orange, RAL 2004, finition mate

Tolérances ISO fondamentales Caractéristiques du plastique

Description du produit

Ces boutons EN 5337.2 sont caractérisés par leurs 5 lobes et poignées rabattables. Cela leur offre non seulement un design attractif, mais leur forme permet aussi d'obtenir un couple élevé.

Spécifications

Bouton
Plastique, Polypropylène (PP)

Renforcé, résistant aux chocs
Température de fonctionnement
32 °F à 194 °F (0 °C à +90 °C)
Noir, finition mat

Insert

Type E : laiton
Type C : acier

Capuchon
Plastique, Polypropylène (PP)

Noir, RAL 9005, finition mateDSW
Orange, RAL 2004, finition mateDOR
Gris, RAL 7035, finition mateDGR
Jaune, RAL 1021, finition mateDGB
Bleu, RAL 5024, finition mateDBL
Rouge, RAL 3000, finition mateDRT
Vert, RAL 6017, finition mateDGN

RoHS

EN 5337.2 Boutons à cinq lobes en plastique, avec insert d'alésage borgne taraudé ou lisse en laiton / acier schéma

Masquer schéma technique

Options de pièce / Tableau

Type

E	Avec capuchon (alésage borgne taraudé)
C	Avec capuchon (alésage borgne H9)

Référence	d₁	d₂	d₄	d₅	d₆	h₁	h₂	t₁	t₂ min

5337.2-25-M4-E-DSW	0.98*	M 4	-	0.51	0.31	0.75	0.31	0.39	-
5337.2-25-M5-E-DSW	0.98*	M 5	-	0.51	0.31	0.75	0.31	0.39	-
5337.2-25-M6-E-DSW	0.98*	M 6	-	0.51	0.31	0.75	0.31	0.39	-
5337.2-32-M5-E-DSW	1.26	M 5	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M5-E-DOR	1.26	M 5	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M5-E-DGR	1.26	M 5	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M5-E-DGB	1.26	M 5	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M5-E-DBL	1.26	M 5	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M5-E-DRT	1.26	M 5	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M5-E-DGN	1.26	M 5	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M6-E-DSW	1.26	M 6	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M6-E-DOR	1.26	M 6	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M6-E-DGR	1.26	M 6	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M6-E-DGB	1.26	M 6	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M6-E-DBL	1.26	M 6	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M6-E-DRT	1.26	M 6	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M6-E-DGN	1.26	M 6	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M8-E-DSW	1.26	M 8	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M8-E-DOR	1.26	M 8	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M8-E-DGR	1.26	M 8	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M8-E-DGB	1.26	M 8	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M8-E-DBL	1.26	M 8	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M8-E-DRT	1.26	M 8	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-M8-E-DGN	1.26	M 8	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-40-M6-E-DSW	1.57	M 6	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-M6-E-DOR	1.57	M 6	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-M6-E-DGR	1.57	M 6	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-M6-E-DGB	1.57	M 6	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-M6-E-DBL	1.57	M 6	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-M6-E-DRT	1.57	M 6	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-M6-E-DGN	1.57	M 6	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-M8-E-DSW	1.57	M 8	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-M8-E-DOR	1.57	M 8	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-M8-E-DGR	1.57	M 8	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-M8-E-DGB	1.57	M 8	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-M8-E-DBL	1.57	M 8	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-M8-E-DRT	1.57	M 8	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-M8-E-DGN	1.57	M 8	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-M10-E-DSW	1.57	M 10	-	0.67	0.51	1.06	0.47	0.67	-
5337.2-40-M10-E-DOR	1.57	M 10	-	0.67	0.51	1.06	0.47	0.67	-
5337.2-40-M10-E-DGR	1.57	M 10	-	0.67	0.51	1.06	0.47	0.67	-
5337.2-40-M10-E-DGB	1.57	M 10	-	0.67	0.51	1.06	0.47	0.67	-
5337.2-40-M10-E-DBL	1.57	M 10	-	0.67	0.51	1.06	0.47	0.67	-
5337.2-40-M10-E-DRT	1.57	M 10	-	0.67	0.51	1.06	0.47	0.67	-
5337.2-40-M10-E-DGN	1.57	M 10	-	0.67	0.51	1.06	0.47	0.67	-
5337.2-50-M8-E-DSW	1.97	M 8	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M8-E-DOR	1.97	M 8	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M8-E-DGR	1.97	M 8	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M8-E-DGB	1.97	M 8	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M8-E-DBL	1.97	M 8	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M8-E-DRT	1.97	M 8	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M8-E-DGN	1.97	M 8	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M10-E-DSW	1.97	M 10	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M10-E-DOR	1.97	M 10	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M10-E-DGR	1.97	M 10	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M10-E-DGB	1.97	M 10	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M10-E-DBL	1.97	M 10	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M10-E-DRT	1.97	M 10	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M10-E-DGN	1.97	M 10	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M12-E-DSW	1.97	M 12	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M12-E-DOR	1.97	M 12	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M12-E-DGR	1.97	M 12	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M12-E-DGB	1.97	M 12	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M12-E-DBL	1.97	M 12	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M12-E-DRT	1.97	M 12	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-M12-E-DGN	1.97	M 12	-	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-63-M8-E-DSW	2.48	M 8	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M8-E-DOR	2.48	M 8	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M8-E-DGR	2.48	M 8	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M8-E-DGB	2.48	M 8	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M8-E-DBL	2.48	M 8	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M8-E-DRT	2.48	M 8	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M8-E-DGN	2.48	M 8	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M10-E-DSW	2.48	M 10	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M10-E-DOR	2.48	M 10	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M10-E-DGR	2.48	M 10	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M10-E-DGB	2.48	M 10	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M10-E-DBL	2.48	M 10	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M10-E-DRT	2.48	M 10	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M10-E-DGN	2.48	M 10	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M12-E-DSW	2.48	M 12	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M12-E-DOR	2.48	M 12	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M12-E-DGR	2.48	M 12	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M12-E-DGB	2.48	M 12	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M12-E-DBL	2.48	M 12	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M12-E-DRT	2.48	M 12	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-M12-E-DGN	2.48	M 12	-	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-74-M12-E-DSW	2.91	M 12	-	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-M12-E-DOR	2.91	M 12	-	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-M12-E-DGR	2.91	M 12	-	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-M12-E-DGB	2.91	M 12	-	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-M12-E-DBL	2.91	M 12	-	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-M12-E-DRT	2.91	M 12	-	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-M12-E-DGN	2.91	M 12	-	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-M14-E-DSW	2.91	M 14	-	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-M14-E-DOR	2.91	M 14	-	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-M14-E-DGR	2.91	M 14	-	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-M14-E-DGB	2.91	M 14	-	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-M14-E-DBL	2.91	M 14	-	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-M14-E-DRT	2.91	M 14	-	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-M14-E-DGN	2.91	M 14	-	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-M16-E-DSW	2.91	M 16	-	1.02	0.67	1.71	0.87	1.22	0.79
5337.2-74-M16-E-DOR	2.91	M 16	-	1.02	0.67	1.71	0.87	1.22	0.79
5337.2-74-M16-E-DGR	2.91	M 16	-	1.02	0.67	1.71	0.87	1.22	0.79
5337.2-74-M16-E-DGB	2.91	M 16	-	1.02	0.67	1.71	0.87	1.22	0.79
5337.2-74-M16-E-DBL	2.91	M 16	-	1.02	0.67	1.71	0.87	1.22	0.79
5337.2-74-M16-E-DRT	2.91	M 16	-	1.02	0.67	1.71	0.87	1.22	0.79
5337.2-74-M16-E-DGN	2.91	M 16	-	1.02	0.67	1.71	0.87	1.22	0.79
5337.2-84-M12-E-DSW	3.31	M 12	-	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-M12-E-DOR	3.31	M 12	-	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-M12-E-DGR	3.31	M 12	-	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-M12-E-DGB	3.31	M 12	-	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-M12-E-DBL	3.31	M 12	-	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-M12-E-DRT	3.31	M 12	-	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-M12-E-DGN	3.31	M 12	-	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-M16-E-DSW	3.31	M 16	-	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-M16-E-DOR	3.31	M 16	-	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-M16-E-DGR	3.31	M 16	-	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-M16-E-DGB	3.31	M 16	-	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-M16-E-DBL	3.31	M 16	-	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-M16-E-DRT	3.31	M 16	-	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-M16-E-DGN	3.31	M 16	-	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-95-M16-E-DSW	3.74	M 16	-	1.26	0.75	1.81	0.83	0.87	-
5337.2-95-M16-E-DOR	3.74	M 16	-	1.26	0.75	1.81	0.83	0.87	-
5337.2-95-M16-E-DGR	3.74	M 16	-	1.26	0.75	1.81	0.83	0.87	-
5337.2-95-M16-E-DGB	3.74	M 16	-	1.26	0.75	1.81	0.83	0.87	-
5337.2-95-M16-E-DBL	3.74	M 16	-	1.26	0.75	1.81	0.83	0.87	-
5337.2-95-M16-E-DRT	3.74	M 16	-	1.26	0.75	1.81	0.83	0.87	-
5337.2-95-M16-E-DGN	3.74	M 16	-	1.26	0.75	1.81	0.83	0.87	-
5337.2-0.98-10X32-E-DSW	0.98*	10 x 32	-	0.51	0.31	0.75	0.31	0.39	-
5337.2-1.26-1/4X20-E-DSW	1.26	1/4 x 20	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-1.26-1/4X20-E-DOR	1.26	1/4 x 20	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-1.26-1/4X20-E-DGR	1.26	1/4 x 20	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-1.26-1/4X20-E-DGB	1.26	1/4 x 20	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-1.26-1/4X20-E-DBL	1.26	1/4 x 20	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-1.26-1/4X20-E-DRT	1.26	1/4 x 20	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-1.26-1/4X20-E-DGN	1.26	1/4 x 20	-	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-1.57-1/4X20-E-DSW	1.57	1/4 x 20	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-1/4X20-E-DOR	1.57	1/4 x 20	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-1/4X20-E-DGR	1.57	1/4 x 20	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-1/4X20-E-DGB	1.57	1/4 x 20	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-1/4X20-E-DBL	1.57	1/4 x 20	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-1/4X20-E-DRT	1.57	1/4 x 20	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-1/4X20-E-DGN	1.57	1/4 x 20	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-5/16X18-E-DSW	1.57	5/16 x 18	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-5/16X18-E-DOR	1.57	5/16 x 18	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-5/16X18-E-DGR	1.57	5/16 x 18	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-5/16X18-E-DGB	1.57	5/16 x 18	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-5/16X18-E-DBL	1.57	5/16 x 18	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-5/16X18-E-DRT	1.57	5/16 x 18	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-5/16X18-E-DGN	1.57	5/16 x 18	-	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.97-5/16X18-E-DSW	1.97	5/16 x 18	-	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-5/16X18-E-DOR	1.97	5/16 x 18	-	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-5/16X18-E-DGR	1.97	5/16 x 18	-	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-5/16X18-E-DGB	1.97	5/16 x 18	-	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-5/16X18-E-DBL	1.97	5/16 x 18	-	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-5/16X18-E-DRT	1.97	5/16 x 18	-	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-5/16X18-E-DGN	1.97	5/16 x 18	-	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-3/8X16-E-DSW	1.97	3/8 x 16	-	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-3/8X16-E-DOR	1.97	3/8 x 16	-	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-3/8X16-E-DGR	1.97	3/8 x 16	-	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-3/8X16-E-DGB	1.97	3/8 x 16	-	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-3/8X16-E-DBL	1.97	3/8 x 16	-	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-3/8X16-E-DRT	1.97	3/8 x 16	-	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-3/8X16-E-DGN	1.97	3/8 x 16	-	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-2.48-3/8X16-E-DSW	2.48	3/8 x 16	-	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-3/8X16-E-DOR	2.48	3/8 x 16	-	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-3/8X16-E-DGR	2.48	3/8 x 16	-	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-3/8X16-E-DGB	2.48	3/8 x 16	-	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-3/8X16-E-DBL	2.48	3/8 x 16	-	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-3/8X16-E-DRT	2.48	3/8 x 16	-	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-3/8X16-E-DGN	2.48	3/8 x 16	-	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-1/2X13-E	2.48	1/2 x 13	-	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-1/2X13-E-DOR	2.48	1/2 x 13	-	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-1/2X13-E-DGR	2.48	1/2 x 13	-	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-1/2X13-E-DGB	2.48	1/2 x 13	-	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-1/2X13-E-DBL	2.48	1/2 x 13	-	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-1/2X13-E-DRT	2.48	1/2 x 13	-	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-1/2X13-E-DGN	2.48	1/2 x 13	-	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.91-1/2X13-E-DSW	2.91	1/2 x 13	-	1.02	0.67	1.71	0.87	1.22	1.02
5337.2-2.91-1/2X13-E-DOR	2.91	1/2 x 13	-	1.02	0.67	1.71	0.87	1.22	1.02
5337.2-2.91-1/2X13-E-DGR	2.91	1/2 x 13	-	1.02	0.67	1.71	0.87	1.22	1.02
5337.2-2.91-1/2X13-E-DGB	2.91	1/2 x 13	-	1.02	0.67	1.71	0.87	1.22	1.02
5337.2-2.91-1/2X13-E-DBL	2.91	1/2 x 13	-	1.02	0.67	1.71	0.87	1.22	1.02
5337.2-2.91-1/2X13-E-DRT	2.91	1/2 x 13	-	1.02	0.67	1.71	0.87	1.22	1.02
5337.2-2.91-1/2X13-E-DGN	2.91	1/2 x 13	-	1.02	0.67	1.71	0.87	1.22	1.02

Référence	d₁	d₂	d₄	d₅	d₆	h₁	h₂	t₁	t₂ min

5337.2-32-B6-C-DSW	1.26	-	B 6 H9	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-B6-C-DOR	1.26	-	B 6 H9	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-B6-C-DGR	1.26	-	B 6 H9	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-B6-C-DGB	1.26	-	B 6 H9	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-B6-C-DBL	1.26	-	B 6 H9	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-B6-C-DRT	1.26	-	B 6 H9	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-32-B6-C-DGN	1.26	-	B 6 H9	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-40-B8-C-DSW	1.57	-	B 8 H9	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-B8-C-DOR	1.57	-	B 8 H9	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-B8-C-DGR	1.57	-	B 8 H9	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-B8-C-DGB	1.57	-	B 8 H9	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-B8-C-DBL	1.57	-	B 8 H9	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-B8-C-DRT	1.57	-	B 8 H9	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-40-B8-C-DGN	1.57	-	B 8 H9	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-50-B8-C-DSW	1.97	-	B 8 H9	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-B8-C-DOR	1.97	-	B 8 H9	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-B8-C-DGR	1.97	-	B 8 H9	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-B8-C-DGB	1.97	-	B 8 H9	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-B8-C-DBL	1.97	-	B 8 H9	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-B8-C-DRT	1.97	-	B 8 H9	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-B8-C-DGN	1.97	-	B 8 H9	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-B10-C-DSW	1.97	-	B 10 H9	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-B10-C-DOR	1.97	-	B 10 H9	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-B10-C-DGR	1.97	-	B 10 H9	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-B10-C-DGB	1.97	-	B 10 H9	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-B10-C-DBL	1.97	-	B 10 H9	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-B10-C-DRT	1.97	-	B 10 H9	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-50-B10-C-DGN	1.97	-	B 10 H9	0.75	0.59	1.26	0.55	0.79	0.55
5337.2-63-B8-C-DSW	2.48	-	B 8 H9	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-B8-C-DOR	2.48	-	B 8 H9	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-B8-C-DGR	2.48	-	B 8 H9	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-B8-C-DGB	2.48	-	B 8 H9	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-B8-C-DBL	2.48	-	B 8 H9	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-B8-C-DRT	2.48	-	B 8 H9	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-B8-C-DGN	2.48	-	B 8 H9	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-B10-C-DSW	2.48	-	B 10 H9	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-B10-C-DOR	2.48	-	B 10 H9	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-B10-C-DGR	2.48	-	B 10 H9	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-B10-C-DGB	2.48	-	B 10 H9	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-B10-C-DBL	2.48	-	B 10 H9	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-B10-C-DRT	2.48	-	B 10 H9	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-63-B10-C-DGN	2.48	-	B 10 H9	0.87	0.75	1.46	0.63	1.02	0.79
5337.2-74-B8-C-DSW	2.91	-	B 8 H9	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-B8-C-DOR	2.91	-	B 8 H9	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-B8-C-DGR	2.91	-	B 8 H9	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-B8-C-DGB	2.91	-	B 8 H9	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-B8-C-DBL	2.91	-	B 8 H9	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-B8-C-DRT	2.91	-	B 8 H9	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-B8-C-DGN	2.91	-	B 8 H9	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-B12-C-DSW	2.91	-	B 12 H9	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-B12-C-DOR	2.91	-	B 12 H9	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-B12-C-DGR	2.91	-	B 12 H9	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-B12-C-DGB	2.91	-	B 12 H9	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-B12-C-DBL	2.91	-	B 12 H9	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-B12-C-DRT	2.91	-	B 12 H9	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-B12-C-DGN	2.91	-	B 12 H9	1.02	0.67	1.71	0.87	1.02	0.79
5337.2-74-B16-C-DSW	2.91	-	B 16 H9	1.02	0.67	1.71	0.87	1.22	0.79
5337.2-74-B16-C-DOR	2.91	-	B 16 H9	1.02	0.67	1.71	0.87	1.22	0.79
5337.2-74-B16-C-DGR	2.91	-	B 16 H9	1.02	0.67	1.71	0.87	1.22	0.79
5337.2-74-B16-C-DGB	2.91	-	B 16 H9	1.02	0.67	1.71	0.87	1.22	0.79
5337.2-74-B16-C-DBL	2.91	-	B 16 H9	1.02	0.67	1.71	0.87	1.22	0.79
5337.2-74-B16-C-DRT	2.91	-	B 16 H9	1.02	0.67	1.71	0.87	1.22	0.79
5337.2-74-B16-C-DGN	2.91	-	B 16 H9	1.02	0.67	1.71	0.87	1.22	0.79
5337.2-84-B12-C-DSW	3.31	-	B 12 H9	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-B12-C-DOR	3.31	-	B 12 H9	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-B12-C-DGR	3.31	-	B 12 H9	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-B12-C-DGB	3.31	-	B 12 H9	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-B12-C-DBL	3.31	-	B 12 H9	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-B12-C-DRT	3.31	-	B 12 H9	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-B12-C-DGN	3.31	-	B 12 H9	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-B16-C-DSW	3.31	-	B 16 H9	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-B16-C-DOR	3.31	-	B 16 H9	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-B16-C-DGR	3.31	-	B 16 H9	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-B16-C-DGB	3.31	-	B 16 H9	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-B16-C-DBL	3.31	-	B 16 H9	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-B16-C-DRT	3.31	-	B 16 H9	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-84-B16-C-DGN	3.31	-	B 16 H9	1.10	0.87	1.73	0.83	0.98	0.98
5337.2-1.26-B1/4-C-DSW	1.26	-	B 1/4 H9**	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-1.26-B1/4-C-DOR	1.26	-	B 1/4 H9**	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-1.26-B1/4-C-DGR	1.26	-	B 1/4 H9**	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-1.26-B1/4-C-DGB	1.26	-	B 1/4 H9**	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-1.26-B1/4-C-DBL	1.26	-	B 1/4 H9**	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-1.26-B1/4-C-DRT	1.26	-	B 1/4 H9**	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-1.26-B1/4-C-DGN	1.26	-	B 1/4 H9**	0.59	0.39	0.91	0.39	0.47	0.47
5337.2-1.57-B1/4-C-DSW	1.57	-	B 1/4 H9**	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-B1/4-C-DOR	1.57	-	B 1/4 H9**	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-B1/4-C-DGR	1.57	-	B 1/4 H9**	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-B1/4-C-DGB	1.57	-	B 1/4 H9**	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-B1/4-C-DBL	1.57	-	B 1/4 H9**	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-B1/4-C-DRT	1.57	-	B 1/4 H9**	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-B1/4-C-DGN	1.57	-	B 1/4 H9**	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-B5/16-C-DSW	1.57	-	B 5/16 H9**	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-B5/16-C-DOR	1.57	-	B 5/16 H9**	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-B5/16-C-DGR	1.57	-	B 5/16 H9**	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-B5/16-C-DGB	1.57	-	B 5/16 H9**	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-B5/16-C-DBL	1.57	-	B 5/16 H9**	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-B5/16-C-DRT	1.57	-	B 5/16 H9**	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.57-B5/16-C-DGN	1.57	-	B 5/16 H9**	0.67	0.51	1.06	0.47	0.71	0.55
5337.2-1.97-B5/16-C-DSW	1.97	-	B 5/16 H9**	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-B5/16-C-DOR	1.97	-	B 5/16 H9**	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-B5/16-C-DGR	1.97	-	B 5/16 H9**	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-B5/16-C-DGB	1.97	-	B 5/16 H9**	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-B5/16-C-DBL	1.97	-	B 5/16 H9**	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-B5/16-C-DRT	1.97	-	B 5/16 H9**	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-B5/16-C-DGN	1.97	-	B 5/16 H9**	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-B3/8-C-DSW	1.97	-	B 3/8 H9**	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-B3/8-C-DOR	1.97	-	B 3/8 H9**	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-B3/8-C-DGR	1.97	-	B 3/8 H9**	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-B3/8-C-DGB	1.97	-	B 3/8 H9**	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-B3/8-C-DBL	1.97	-	B 3/8 H9**	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-B3/8-C-DRT	1.97	-	B 3/8 H9**	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-1.97-B3/8-C-DGN	1.97	-	B 3/8 H9**	0.75	0.59	1.26	0.55	0.79	0.63
5337.2-2.48-B3/8-C-DSW	2.48	-	B 3/8 H9**	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-B3/8-C-DOR	2.48	-	B 3/8 H9**	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-B3/8-C-DGR	2.48	-	B 3/8 H9**	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-B3/8-C-DGB	2.48	-	B 3/8 H9**	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-B3/8-C-DBL	2.48	-	B 3/8 H9**	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-B3/8-C-DRT	2.48	-	B 3/8 H9**	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-B3/8-C-DGN	2.48	-	B 3/8 H9**	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-B1/2-C-DSW	2.48	-	B 1/2 H9**	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-B1/2-C-DOR	2.48	-	B 1/2 H9**	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-B1/2-C-DGR	2.48	-	B 1/2 H9**	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-B1/2-C-DGB	2.48	-	B 1/2 H9**	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-B1/2-C-DBL	2.48	-	B 1/2 H9**	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-B1/2-C-DRT	2.48	-	B 1/2 H9**	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.48-B1/2-C-DGN	2.48	-	B 1/2 H9**	0.87	0.75	1.46	0.63	1.02	1.02
5337.2-2.91-B1/2-C-DSW	2.91	-	B 1/2 H9**	1.02	0.67	1.71	0.87	1.22	1.02
5337.2-2.91-B1/2-C-DOR	2.91	-	B 1/2 H9**	1.02	0.67	1.71	0.87	1.22	1.02
5337.2-2.91-B1/2-C-DGR	2.91	-	B 1/2 H9**	1.02	0.67	1.71	0.87	1.22	1.02
5337.2-2.91-B1/2-C-DGB	2.91	-	B 1/2 H9**	1.02	0.67	1.71	0.87	1.22	1.02
5337.2-2.91-B1/2-C-DBL	2.91	-	B 1/2 H9**	1.02	0.67	1.71	0.87	1.22	1.02
5337.2-2.91-B1/2-C-DRT	2.91	-	B 1/2 H9**	1.02	0.67	1.71	0.87	1.22	1.02
5337.2-2.91-B1/2-C-DGN	2.91	-	B 1/2 H9**	1.02	0.67	1.71	0.87	1.22	1.02

Afficher / Masquer colonnes

Pouces

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂		d₄		d₅	d₆	h₁	h₂	t₁	t₂ min

0.98*	10 x 32	-	-	-	0.51	0.31	0.75	0.31	0.39	-
1.26	1/4 x 20	-	B 1/4**	-	0.59	0.39	0.91	0.39	0.47	0.47
1.57	1/4 x 20	5/16 x 18	B 1/4**	B 5/16**	0.67	0.51	1.06	0.47	0.71	0.55
1.97	5/16 x 18	3/8 x 16	B 5/16**	B 3/8**	0.75	0.59	1.26	0.55	0.79	0.63
2.48	3/8 x 16	1/2 x 13	B 3/8**	B 1/2**	0.87	0.75	1.46	0.63	1.02	1.02
2.91	1/2 x 13	-	B 1/2**	-	1.02	0.67	1.71	0.87	1.22	1.02

*Disponible uniquement en couleur DSW

** Avec 1/4x20 trou pour vis de réglage

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂			d₄		d₅	d₆	h₁	h₂	t₁	t₂ min

0.98*	M 4	M 5	M 6	-	-	0.51	0.31	0.75	0.31	0.39	-
1.26	M 5	M 6	M 8	B 6	-	0.59	0.39	0.91	0.39	0.47	0.47
1.57	M 6	M 8	-	B 8	-	0.67	0.51	1.06	0.47	0.71	0.55
1.57	M 10	-	-	-	-	0.67	0.51	1.06	0.47	0.67	-
1.97	M 8	M 10	M 12	B 8	B 10	0.75	0.59	1.26	0.55	0.79	0.55
2.48	M 8	M 10	M 12	B 8	B 10	0.87	0.75	1.46	0.63	1.02	0.79
2.91	M 12	M 14	-	B 8	B 12	1.02	0.67	1.71	0.87	1.02	0.79
2.91	M 16	-	-	B 16	-	1.02	0.67	1.71	0.87	1.22	0.79
3.31	M 12	M 16	-	B 12	B 16	1.10	0.87	1.73	0.83	0.98	0.98
3.74	M 16	-	-	-	-	1.26	0.75	1.81	0.83	0.87	-

*Disponible uniquement en couleur DSW

** Avec 1/4x20 trou pour vis de réglage

Configuration et prix

Pièce sélectionnée

Référence

Total (net)

Can$2.65

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	9	Can$2.65
10	249	Can$2.55
250	499	Can$2.41
≥ 500		Can$2.17

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.017 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Données CAD

Autres formats de données

À propos des téléchargements CAO

Besoin d’aide?

Notre équipe de service est disponible du lundi au vendredi de 8 h 00 à 5 h 30, heure de l'est: 800-397-6993

Demandes spéciales | Contactez votre équipe commerciale

JW Winco-Service

Demande de rappel

Manuel de JW Winco

Votre contact

EN 5337.2 Boutons à cinq lobes Plastique, avec insert d'alésage borgne taraudé ou lisse en laiton / acier

Description du produit

Spécifications

Options de pièce / Tableau

Type

Type: E - Avec capuchon (alésage borgne taraudé)
