DIN 6336 Boutons étoile Fonte, à alésage taraudé ou lisse

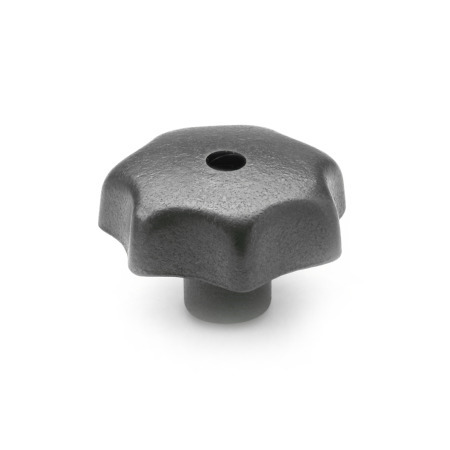

Boutons étoile DIN 6336: Fonte, à alésage taraudé ou lisse

Type: E - Avec alésage borgne taraudé

Filetage ISO métrique DIN 13 Tolérances ISO fondamentales

Description du produit

Les boutons en forme d'étoile en fonte conformes à la norme DIN 6336 constituent une solution idéale pour les applications de serrage à forte sollicitation.

Spécifications

FonteGG
Ébarbé et baratté

RoHS

Sur demande

Alésages spéciaux (en pouces ou au système métrique), filetages, trous pour vis de réglage, trous pour goupilles transversales, goujons filetés percés et goupillés, et embouts de goujons

DIN 6336 Boutons étoile en fonte, à alésage taraudé ou lisse schéma

Masquer schéma technique

Options de pièce / Tableau

Type

B	Avec alésage traversant lisse, tol. H7
C	Avec alésage borgne lisse, tol. H7
D	Avec alésage traversant taraudé
E	Avec alésage borgne taraudé

Afficher / Masquer colonnes

Dimensions en: Pouces (remplacer par Métrique)

Référence D - Avec alésage traversant taraudé	Référence E - Avec alésage borgne taraudé	Référence B - Avec alésage traversant lisse, tol. H7	Référence C - Avec alésage borgne lisse, tol. H7	d₁	d₂ Filetage Type D / Type E	d₃ H7 Alésage Type B / Type C	d₄	h₁	h₂ min.	t₁ min.	t₂


3TC77/D	3TC77/E			1.26	1/4 x 20	-	0.47	0.79	0.35	0.47	0.39
		1BC77/B	1BC77/C	1.26	-	B 1/4 H7	0.47	0.79	0.35	0.47	0.39
5TC78/D	5TC78/E			1.57	5/16 x 18	-	0.55	0.98	0.47	0.59	0.51
		2BC78/B	2BC78/C	1.57	-	B 5/16 H7	0.55	0.98	0.47	0.59	0.51
5TC79/D	5TC79/E			1.97	5/16 x 18	-	0.71	1.26	0.59	0.71	0.63
6TC79/D	6TC79/E			1.97	3/8 x 16	-	0.71	1.26	0.59	0.71	0.63
		2BC79/B	2BC79/C	1.97	-	B 5/16 H7	0.71	1.26	0.59	0.71	0.63
		3BC79/B	3BC79/C	1.97	-	B 3/8 H7	0.71	1.26	0.59	0.71	0.63
6TC80/D	6TC80/E			2.48	3/8 x 16	-	0.79	1.57	0.75	0.87	0.79
8TC80/D	8TC80/E			2.48	1/2 x 13	-	0.79	1.57	0.75	0.87	0.79
		3BC80/B	3BC80/C	2.48	-	B 3/8 H7	0.79	1.57	0.75	0.87	0.79
		4BC80/B	4BC80/C	2.48	-	B 1/2 H7	0.79	1.57	0.75	0.87	0.79
8TC81/D	8TC81/E			3.15	1/2 x 13	-	0.98	1.97	0.91	1.10	0.79
10TC81/D	10TC81/E			3.15	5/8 x 11	-	0.98	1.97	0.91	1.10	0.79
		4BC81/B	4BC81/C	3.15	-	B 1/2 H7	0.98	1.97	0.91	1.10	0.79
		5BC81/B	5BC81/C	3.15	-	B 5/8 H7	0.98	1.97	0.91	1.10	0.79
6NC77/D	6NC77/E			1.26	M 6	-	0.47	0.79	0.35	0.47	0.39
		6MC77/B	6MC77/C	1.26	-	B 6 H7	0.47	0.79	0.35	0.47	0.39
8NC78/D	8NC78/E			1.57	M 8	-	0.55	0.98	0.47	0.59	0.51
		8MC78/B	8MC78/C	1.57	-	B 8 H7	0.55	0.98	0.47	0.59	0.51
8NC79/D	8NC79/E			1.97	M 8	-	0.71	1.26	0.59	0.71	0.63
10NC79/D	10NC79/E			1.97	M 10	-	0.71	1.26	0.59	0.71	0.63
		8MC79/B	8MC79/C	1.97	-	B 8 H7	0.71	1.26	0.59	0.71	0.63
		10MC79/B	10MC79/C	1.97	-	B 10 H7	0.71	1.26	0.59	0.71	0.63
10NC80/D	10NC80/E			2.48	M 10	-	0.79	1.57	0.75	0.87	0.79
12NC80/D	12NC80/E			2.48	M 12	-	0.79	1.57	0.75	0.87	0.79
		10MC80/B	10MC80/C	2.48	-	B 10 H7	0.79	1.57	0.75	0.87	0.79
		12MC80/B	12MC80/C	2.48	-	B 12 H7	0.79	1.57	0.75	0.87	0.79
12NC81/D	12NC81/E			3.15	M 12	-	0.98	1.97	0.91	1.10	0.79
16NC81/D	16NC81/E			3.15	M 16	-	0.98	1.97	0.91	1.10	0.79
		12MC81/B	12MC81/C	3.15	-	B 12 H7	0.98	1.97	0.91	1.10	0.79
		16MC81/B	16MC81/C	3.15	-	B 16 H7	0.98	1.97	0.91	1.10	0.79

Afficher / Masquer colonnes

Pouces

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂ Filetage Type D / Type E		d₃ H7 Alésage Type B / Type C		d₄	h₁	h₂ min.	t₁ min.	t₂

1.26	1/4 x 20	-	B 1/4	-	0.47	0.79	0.35	0.47	0.39
1.57	5/16 x 18	-	B 5/16	-	0.55	0.98	0.47	0.59	0.51
1.97	5/16 x 18	3/8 x 16	B 5/16	B 3/8	0.71	1.26	0.59	0.71	0.63
2.48	3/8 x 16	1/2 x 13	B 3/8	B 1/2	0.79	1.57	0.75	0.87	0.79
3.15	1/2 x 13	5/8 x 11	B 1/2	B 5/8	0.98	1.97	0.91	1.10	0.79

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂ Filetage Type D / Type E		d₃ H7 Alésage Type B / Type C		d₄	h₁	h₂ min.	t₁ min.	t₂

1.26	M 6	-	B 6	-	0.47	0.79	0.35	0.47	0.39
1.57	M 8	-	B 8	-	0.55	0.98	0.47	0.59	0.51
1.97	M 8	M 10	B 8	B 10	0.71	1.26	0.59	0.71	0.63
2.48	M 10	M 12	B 10	B 12	0.79	1.57	0.75	0.87	0.79
3.15	M 12	M 16	B 12	B 16	0.98	1.97	0.91	1.10	0.79

Configuration et prix

Pièce sélectionnée

Référence

Total (net)

Can$10.04

Contact pour le délai de livraison

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	99	Can$10.04
100	249	Can$9.21
250	499	Can$8.37
≥ 500		Can$7.53

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.110 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
