GN 101 Manettes indexables Zinc moulé sous pression, de type goujon fileté, avec composants en acier

Manettes indexables GN 101: Zinc moulé sous pression, de type goujon fileté, avec composants en acier

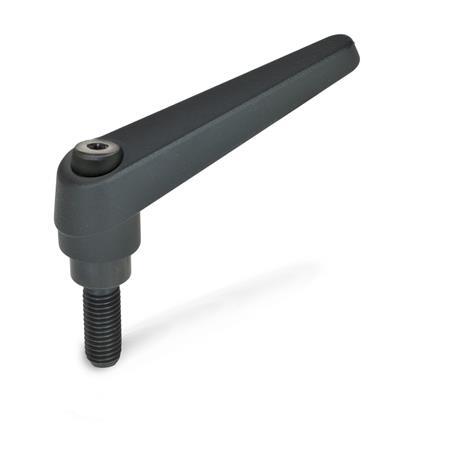

Couleur: SW - Noir, RAL 9005, finition texturée

Description du produit

Les manettes indexables GN 101 sont idéales pour serrer des pièces dans un espace restreint ou positionner la manette dans une position particulière. L'insert central est relié à la manette par des dentelures faciles à libérer.

En tirant la manette, les dentelures sont libérées, ce qui permet de la faire pivoter dans la position de serrage idéale. Lorsque la manette est relâchée, les dentelures se réenclenchent automatiquement.

Spécifications

Corps de manette
Zinc moulé sous pression
Plastifié

Noir, RAL 9005, finition texturéeSW
Orange, RAL 2004, finition texturéeOS

Insert de goujon fileté / Vis et ressort
Acier

Classe 5.8 de résistance à la traction
Finition noirci

RoHS

Sur demande

Filetages et longueurs de goujon spéciaux

GN 101 Manettes indexables de zinc moulé sous pression, de type goujon fileté, avec composants en acier schéma

Masquer schéma technique

Options de pièce / Tableau

Référence SW	Référence OS	d₁	d₂	l₁ Longueur du filetage	d₃	h₁	h₂	h₃	h₄ Course	l₂


1T10CE0K	1T10CE0O	0.55	10 x 32	0.39	0.39	0.98	0.18	1.38	0.14	1.77
1T12CE0K	1T12CE0O	0.55	10 x 32	0.47	0.39	0.98	0.18	1.38	0.14	1.77
1T16CE0K	1T16CE0O	0.55	10 x 32	0.63	0.39	0.98	0.18	1.38	0.14	1.77
1T20CE0K	1T20CE0O	0.55	10 x 32	0.79	0.39	0.98	0.18	1.38	0.14	1.77
1T25CE0K	1T25CE0O	0.55	10 x 32	0.98	0.39	0.98	0.18	1.38	0.14	1.77
1T32CE0K	1T32CE0O	0.55	10 x 32	1.26	0.39	0.98	0.18	1.38	0.14	1.77
2T12CE0K	2T12CE0O	0.55	10 x 24	0.47	0.39	0.98	0.18	1.38	0.14	1.77
2T16CE0K	2T16CE0O	0.55	10 x 24	0.63	0.39	0.98	0.18	1.38	0.14	1.77
2T20CE0K	2T20CE0O	0.55	10 x 24	0.79	0.39	0.98	0.18	1.38	0.14	1.77
2T25CE0K	2T25CE0O	0.55	10 x 24	0.98	0.39	0.98	0.18	1.38	0.14	1.77
2T32CE0K	2T32CE0O	0.55	10 x 24	1.26	0.39	0.98	0.18	1.38	0.14	1.77
3T10CE0K	3T10CE0O	0.55	1/4 x 20	0.39	0.39	0.98	0.18	1.38	0.14	1.77
3T12CE0K	3T12CE0O	0.55	1/4 x 20	0.47	0.39	0.98	0.18	1.38	0.14	1.77
3T16CE0K	3T16CE0O	0.55	1/4 x 20	0.63	0.39	0.98	0.18	1.38	0.14	1.77
3T20CE0K	3T20CE0O	0.55	1/4 x 20	0.79	0.39	0.98	0.18	1.38	0.14	1.77
3T25CE0K	3T25CE0O	0.55	1/4 x 20	0.98	0.39	0.98	0.18	1.38	0.14	1.77
3T32CE0K	3T32CE0O	0.55	1/4 x 20	1.26	0.39	0.98	0.18	1.38	0.14	1.77
3T40CE0K	3T40CE0O	0.55	1/4 x 20	1.57	0.39	0.98	0.18	1.38	0.14	1.77
3T45CE0K	3T45CE0O	0.55	1/4 x 20	1.77	0.39	0.98	0.18	1.38	0.14	1.77
3T12CE1K	3T12CE1O	0.71	1/4 x 20	0.47	0.53	1.22	0.26	1.77	0.16	2.44
3T16CE1K	3T16CE1O	0.71	1/4 x 20	0.63	0.53	1.22	0.26	1.77	0.16	2.44
3T20CE1K	3T20CE1O	0.71	1/4 x 20	0.79	0.53	1.22	0.26	1.77	0.16	2.44
3T25CE1K	3T25CE1O	0.71	1/4 x 20	0.98	0.53	1.22	0.26	1.77	0.16	2.44
5T12CE1K	5T12CE1O	0.71	5/16 x 18	0.47	0.53	1.22	0.26	1.77	0.16	2.44
5T16CE1K	5T16CE1O	0.71	5/16 x 18	0.63	0.53	1.22	0.26	1.77	0.16	2.44
5T20CE1K	5T20CE1O	0.71	5/16 x 18	0.79	0.53	1.22	0.26	1.77	0.16	2.44
5T25CE1K	5T25CE1O	0.71	5/16 x 18	0.98	0.53	1.22	0.26	1.77	0.16	2.44
5T32CE1K	5T32CE1O	0.71	5/16 x 18	1.26	0.53	1.22	0.26	1.77	0.16	2.44
5T40CE1K	5T40CE1O	0.71	5/16 x 18	1.57	0.53	1.22	0.26	1.77	0.16	2.44
5T45CE1K	5T45CE1O	0.71	5/16 x 18	1.77	0.53	1.22	0.26	1.77	0.16	2.44
5T50CE1K	5T50CE1O	0.71	5/16 x 18	1.97	0.53	1.22	0.26	1.77	0.16	2.44
5T63CE1K	5T63CE1O	0.71	5/16 x 18	2.48	0.53	1.22	0.26	1.77	0.16	2.44
6T16CE1K	6T16CE1O	0.71	3/8 x 16	0.63	0.53	1.22	0.26	1.77	0.16	2.44
6T20CE1K	6T20CE1O	0.71	3/8 x 16	0.79	0.53	1.22	0.26	1.77	0.16	2.44
6T25CE1K	6T25CE1O	0.71	3/8 x 16	0.98	0.53	1.22	0.26	1.77	0.16	2.44
6T32CE1K	6T32CE1O	0.71	3/8 x 16	1.26	0.53	1.22	0.26	1.77	0.16	2.44
6T40CE1K	6T40CE1O	0.71	3/8 x 16	1.57	0.53	1.22	0.26	1.77	0.16	2.44
6T45CE1K	6T45CE1O	0.71	3/8 x 16	1.77	0.53	1.22	0.26	1.77	0.16	2.44
6T50CE1K	6T50CE1O	0.71	3/8 x 16	1.97	0.53	1.22	0.26	1.77	0.16	2.44
6T63CE1K	6T63CE1O	0.71	3/8 x 16	2.48	0.53	1.22	0.26	1.77	0.16	2.44
6T16CE2K	6T16CE2O	0.87	3/8 x 16	0.63	0.63	1.42	0.31	2.05	0.16	2.91
6T20CE2K	6T20CE2O	0.87	3/8 x 16	0.79	0.63	1.42	0.31	2.05	0.16	2.91
6T25CE2K	6T25CE2O	0.87	3/8 x 16	0.98	0.63	1.42	0.31	2.05	0.16	2.91
6T32CE2K	6T32CE2O	0.87	3/8 x 16	1.26	0.63	1.42	0.31	2.05	0.16	2.91
6T40CE2K	6T40CE2O	0.87	3/8 x 16	1.57	0.63	1.42	0.31	2.05	0.16	2.91
6T45CE2K	6T45CE2O	0.87	3/8 x 16	1.77	0.63	1.42	0.31	2.05	0.16	2.91
6T50CE2K	6T50CE2O	0.87	3/8 x 16	1.97	0.63	1.42	0.31	2.05	0.16	2.91
6T63CE2K	6T63CE2O	0.87	3/8 x 16	2.48	0.63	1.42	0.31	2.05	0.16	2.91
8T16CE2K	8T16CE2O	0.87	1/2 x 13	0.63	0.63	1.42	0.31	2.05	0.16	2.91
8T20CE2K	8T20CE2O	0.87	1/2 x 13	0.79	0.63	1.42	0.31	2.05	0.16	2.91
8T25CE2K	8T25CE2O	0.87	1/2 x 13	0.98	0.63	1.42	0.31	2.05	0.16	2.91
8T32CE2K	8T32CE2O	0.87	1/2 x 13	1.26	0.63	1.42	0.31	2.05	0.16	2.91
8T40CE2K	8T40CE2O	0.87	1/2 x 13	1.57	0.63	1.42	0.31	2.05	0.16	2.91
8T45CE2K	8T45CE2O	0.87	1/2 x 13	1.77	0.63	1.42	0.31	2.05	0.16	2.91
8T50CE2K	8T50CE2O	0.87	1/2 x 13	1.97	0.63	1.42	0.31	2.05	0.16	2.91
6T16CE3K	6T16CE3O	0.98	3/8 x 16	0.63	0.75	1.69	0.43	2.48	0.16	3.50
6T20CE3K	6T20CE3O	0.98	3/8 x 16	0.79	0.75	1.69	0.43	2.48	0.16	3.50
6T25CE3K	6T25CE3O	0.98	3/8 x 16	0.98	0.75	1.69	0.43	2.48	0.16	3.50
6T32CE3K	6T32CE3O	0.98	3/8 x 16	1.26	0.75	1.69	0.43	2.48	0.16	3.50
6T40CE3K	6T40CE3O	0.98	3/8 x 16	1.57	0.75	1.69	0.43	2.48	0.16	3.50
6T45CE3K	6T45CE3O	0.98	3/8 x 16	1.77	0.75	1.69	0.43	2.48	0.16	3.50
6T50CE3K	6T50CE3O	0.98	3/8 x 16	1.97	0.75	1.69	0.43	2.48	0.16	3.50
6T63CE3K	6T63CE3O	0.98	3/8 x 16	2.48	0.75	1.69	0.43	2.48	0.16	3.50
8T16CE3K	8T16CE3O	0.98	1/2 x 13	0.63	0.75	1.69	0.43	2.48	0.16	3.50
8T20CE3K	8T20CE3O	0.98	1/2 x 13	0.79	0.75	1.69	0.43	2.48	0.16	3.50
8T25CE3K	8T25CE3O	0.98	1/2 x 13	0.98	0.75	1.69	0.43	2.48	0.16	3.50
8T32CE3K	8T32CE3O	0.98	1/2 x 13	1.26	0.75	1.69	0.43	2.48	0.16	3.50
8T35CE3K	8T35CE3O	0.98	1/2 x 13	1.38	0.75	1.69	0.43	2.48	0.16	3.50
8T40CE3K	8T40CE3O	0.98	1/2 x 13	1.57	0.75	1.69	0.43	2.48	0.16	3.50
8T45CE3K	8T45CE3O	0.98	1/2 x 13	1.77	0.75	1.69	0.43	2.48	0.16	3.50
8T50CE3K	8T50CE3O	0.98	1/2 x 13	1.97	0.75	1.69	0.43	2.48	0.16	3.50
8T63CE3K	8T63CE3O	0.98	1/2 x 13	2.48	0.75	1.69	0.43	2.48	0.16	3.50
8T25CE4K	8T25CE4O	1.18	1/2 x 13	0.98	0.91	1.99	0.47	2.99	0.20	4.25
8T32CE4K	8T32CE4O	1.18	1/2 x 13	1.26	0.91	1.99	0.47	2.99	0.20	4.25
8T40CE4K	8T40CE4O	1.18	1/2 x 13	1.57	0.91	1.99	0.47	2.99	0.20	4.25
8T50CE4K	8T50CE4O	1.18	1/2 x 13	1.97	0.91	1.99	0.47	2.99	0.20	4.25
8T55CE4K	8T55CE4O	1.18	1/2 x 13	2.17	0.91	1.99	0.47	2.99	0.20	4.25
8T63CE4K	8T63CE4O	1.18	1/2 x 13	2.48	0.91	1.99	0.47	2.99	0.20	4.25
10T32CE4K	10T32CE4O	1.18	5/8 x 11	1.26	0.91	1.99	0.47	2.99	0.20	4.25
10T40CE4K	10T40CE4O	1.18	5/8 x 11	1.57	0.91	1.99	0.47	2.99	0.20	4.25
10T50CE4K	10T50CE4O	1.18	5/8 x 11	1.97	0.91	1.99	0.47	2.99	0.20	4.25
10T55CE4K	10T55CE4O	1.18	5/8 x 11	2.17	0.91	1.99	0.47	2.99	0.20	4.25
10T63CE4K	10T63CE4O	1.18	5/8 x 11	2.48	0.91	1.99	0.47	2.99	0.20	4.25
5N12CE0K	5N12CE0O	0.55	M 5	0.47	0.39	0.98	0.18	1.38	0.14	1.77
5N16CE0K	5N16CE0O	0.55	M 5	0.63	0.39	0.98	0.18	1.38	0.14	1.77
5N20CE0K	5N20CE0O	0.55	M 5	0.79	0.39	0.98	0.18	1.38	0.14	1.77
5N25CE0K	5N25CE0O	0.55	M 5	0.98	0.39	0.98	0.18	1.38	0.14	1.77
5N32CE0K	5N32CE0O	0.55	M 5	1.26	0.39	0.98	0.18	1.38	0.14	1.77
5N40CE0K	5N40CE0O	0.55	M 5	1.57	0.39	0.98	0.18	1.38	0.14	1.77
5N50CE0K	5N50CE0O	0.55	M 5	1.97	0.39	0.98	0.18	1.38	0.14	1.77
6N12CE0K	6N12CE0O	0.55	M 6	0.47	0.39	0.98	0.18	1.38	0.14	1.77
6N16CE0K	6N16CE0O	0.55	M 6	0.63	0.39	0.98	0.18	1.38	0.14	1.77
6N20CE0K	6N20CE0O	0.55	M 6	0.79	0.39	0.98	0.18	1.38	0.14	1.77
6N25CE0K	6N25CE0O	0.55	M 6	0.98	0.39	0.98	0.18	1.38	0.14	1.77
6N32CE0K	6N32CE0O	0.55	M 6	1.26	0.39	0.98	0.18	1.38	0.14	1.77
6N40CE0K	6N40CE0O	0.55	M 6	1.57	0.39	0.98	0.18	1.38	0.14	1.77
6N50CE0K	6N50CE0O	0.55	M 6	1.97	0.39	0.98	0.18	1.38	0.14	1.77
6N16CE1K	6N16CE1O	0.71	M 6	0.63	0.53	1.22	0.26	1.77	0.16	2.44
6N20CE1K	6N20CE1O	0.71	M 6	0.79	0.53	1.22	0.26	1.77	0.16	2.44
6N25CE1K	6N25CE1O	0.71	M 6	0.98	0.53	1.22	0.26	1.77	0.16	2.44
6N32CE1K	6N32CE1O	0.71	M 6	1.26	0.53	1.22	0.26	1.77	0.16	2.44
6N40CE1K	6N40CE1O	0.71	M 6	1.57	0.53	1.22	0.26	1.77	0.16	2.44
6N50CE1K	6N50CE1O	0.71	M 6	1.97	0.53	1.22	0.26	1.77	0.16	2.44
6N63CE1K	6N63CE1O	0.71	M 6	2.48	0.53	1.22	0.26	1.77	0.16	2.44
8N16CE1K	8N16CE1O	0.71	M 8	0.63	0.53	1.22	0.26	1.77	0.16	2.44
8N20CE1K	8N20CE1O	0.71	M 8	0.79	0.53	1.22	0.26	1.77	0.16	2.44
8N25CE1K	8N25CE1O	0.71	M 8	0.98	0.53	1.22	0.26	1.77	0.16	2.44
8N32CE1K	8N32CE1O	0.71	M 8	1.26	0.53	1.22	0.26	1.77	0.16	2.44
8N40CE1K	8N40CE1O	0.71	M 8	1.57	0.53	1.22	0.26	1.77	0.16	2.44
8N50CE1K	8N50CE1O	0.71	M 8	1.97	0.53	1.22	0.26	1.77	0.16	2.44
8N63CE1K	8N63CE1O	0.71	M 8	2.48	0.53	1.22	0.26	1.77	0.16	2.44
10N20CE2K	10N20CE2O	0.87	M 10	0.79	0.63	1.42	0.31	2.05	0.16	2.91
10N25CE2K	10N25CE2O	0.87	M 10	0.98	0.63	1.42	0.31	2.05	0.16	2.91
10N32CE2K	10N32CE2O	0.87	M 10	1.26	0.63	1.42	0.31	2.05	0.16	2.91
10N40CE2K	10N40CE2O	0.87	M 10	1.57	0.63	1.42	0.31	2.05	0.16	2.91
10N50CE2K	10N50CE2O	0.87	M 10	1.97	0.63	1.42	0.31	2.05	0.16	2.91
10N63CE2K	10N63CE2O	0.87	M 10	2.48	0.63	1.42	0.31	2.05	0.16	2.91
10N80CE2K	10N80CE2O	0.87	M 10	3.15	0.63	1.42	0.31	2.05	0.16	2.91
12N25CE3K	12N25CE3O	0.98	M 12	0.98	0.75	1.69	0.43	2.48	0.16	3.50
12N32CE3K	12N32CE3O	0.98	M 12	1.26	0.75	1.69	0.43	2.48	0.16	3.50
12N40CE3K	12N40CE3O	0.98	M 12	1.57	0.75	1.69	0.43	2.48	0.16	3.50
12N50CE3K	12N50CE3O	0.98	M 12	1.97	0.75	1.69	0.43	2.48	0.16	3.50
12N63CE3K	12N63CE3O	0.98	M 12	2.48	0.75	1.69	0.43	2.48	0.16	3.50
12N80CE3K	12N80CE3O	0.98	M 12	3.15	0.75	1.69	0.43	2.48	0.16	3.50
16N32CE4K	16N32CE4O	1.18	M 16	1.26	0.91	1.99	0.47	2.99	0.20	4.25
16N40CE4K	16N40CE4O	1.18	M 16	1.57	0.91	1.99	0.47	2.99	0.20	4.25
16N50CE4K	16N50CE4O	1.18	M 16	1.97	0.91	1.99	0.47	2.99	0.20	4.25
16N63CE4K	16N63CE4O	1.18	M 16	2.48	0.91	1.99	0.47	2.99	0.20	4.25
16N80CE4K	16N80CE4O	1.18	M 16	3.15	0.91	1.99	0.47	2.99	0.20	4.25

Afficher / Masquer colonnes

Pouces

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂	l₁ Longueur du filetage									d₃	h₁	h₂	h₃	h₄ Course	l₂

0.55	10 x 32	0.39	0.47	0.63	0.79	0.98	1.26	-	-	-	0.39	0.98	0.18	1.38	0.14	1.77
0.55	10 x 24	0.47	0.63	0.79	0.98	1.26	-	-	-	-	0.39	0.98	0.18	1.38	0.14	1.77
0.55	1/4 x 20	0.39	0.47	0.63	0.79	0.98	1.26	1.57	1.77	-	0.39	0.98	0.18	1.38	0.14	1.77
0.71	1/4 x 20	0.47	0.63	0.79	0.98	-	-	-	-	-	0.53	1.22	0.26	1.77	0.16	2.44
0.71	5/16 x 18	0.47	0.63	0.79	0.98	1.26	1.57	1.77	1.97	2.48	0.53	1.22	0.26	1.77	0.16	2.44
0.71	3/8 x 16	0.63	0.79	0.98	1.26	1.57	1.77	1.97	2.48	-	0.53	1.22	0.26	1.77	0.16	2.44
0.87	3/8 x 16	0.63	0.79	0.98	1.26	1.57	1.77	1.97	2.48	-	0.63	1.42	0.31	2.05	0.16	2.91
0.87	1/2 x 13	0.63	0.79	0.98	1.26	1.57	1.77	1.97	-	-	0.63	1.42	0.31	2.05	0.16	2.91
0.98	3/8 x 16	0.63	0.79	0.98	1.26	1.57	1.77	1.97	2.48	-	0.75	1.69	0.43	2.48	0.16	3.50
0.98	1/2 x 13	0.63	0.79	0.98	1.26	1.38	1.57	1.77	1.97	2.48	0.75	1.69	0.43	2.48	0.16	3.50
1.18	1/2 x 13	0.98	1.26	1.57	1.97	2.17	2.48	-	-	-	0.91	1.99	0.47	2.99	0.20	4.25
1.18	5/8 x 11	1.26	1.57	1.97	2.17	2.48	-	-	-	-	0.91	1.99	0.47	2.99	0.20	4.25

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂		l₁ Longueur du filetage							d₃	h₁	h₂	h₃	h₄ Course	l₂

0.55	M 5	M 6	0.47	0.63	0.79	0.98	1.26	1.57	1.97	0.39	0.98	0.18	1.38	0.14	1.77
0.71	M 6	M 8	0.63	0.79	0.98	1.26	1.57	1.97	2.48	0.53	1.22	0.26	1.77	0.16	2.44
0.87	M 10	-	0.79	0.98	1.26	1.57	1.97	2.48	3.15	0.63	1.42	0.31	2.05	0.16	2.91
0.98	M 12	-	0.98	1.26	1.57	1.97	2.48	3.15	-	0.75	1.69	0.43	2.48	0.16	3.50
1.18	M 16	-	1.26	1.57	1.97	2.48	3.15	-	-	0.91	1.99	0.47	2.99	0.20	4.25

Configuration et prix

Pièce sélectionnée

Référence

Total (net)

Can$6.66

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	249	Can$6.66
250	499	Can$6.11
500	999	Can$5.55
≥ 1000		Can$5.00

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.074 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Données CAD

Autres formats de données

À propos des téléchargements CAO

Besoin d’aide?

Notre équipe de service est disponible du lundi au vendredi de 8 h 00 à 5 h 30, heure de l'est: 800-397-6993

Demandes spéciales | Contactez votre équipe commerciale

JW Winco-Service

Demande de rappel

Manuel de JW Winco

Votre contact

GN 101 Manettes indexables Zinc moulé sous pression, de type goujon fileté, avec composants en acier

Description du produit

Spécifications

Sur demande
