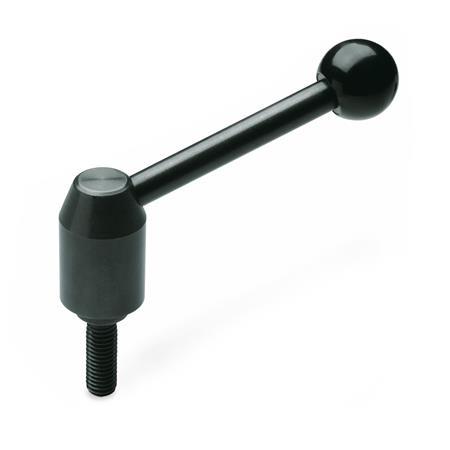

GN 312 Manettes indexables de sécurité Acier, de type goujon fileté, pousser pour enclencher

Manettes indexables de sécurité GN 312: Acier, de type goujon fileté, pousser pour enclencher

Type: E - Levier coudé

Fiche standard GN 312 Imprimer cette page Valeurs de résistance des vis Caractéristiques du plastique

Description du produit

Les manettes indexables de sécurité GN 312 sont utilisées dans les applications dans lesquelles un défaut de serrage ou de repositionnement de la manette à boule peut causer un accident.

Le levier dans sa position de repos est relié à la broche interne et peut être tourné librement.

La manette à boule s'engrène dans la denture uniquement après l'avoir abaissée, ce qui permet un serrage ou un desserrage.

La position "roue libre" est rétablie dès que la manette est relâchée.

Spécifications

Moyeu / Arbre
Acier
Finition noirci

Insert
Acier

Classe 5.8 de résistance à la traction
Finition noirci

Boule DIN 319
Plastique, Résine Phénolique (PF)
Noir, finition brillante

Circlip de sécurité
Plastique, Polyacétal (POM)

RoHS

GN 312 Manettes indexables de sécurité acier, à goujon fileté, pousser pour enclencher schéma

Masquer schéma technique

Options de pièce / Tableau

Type

E	Levier coudé
D	Levier droit

Référence E - Levier coudé	Référence D - Levier droit	d₁	d₂	l₁ Longueur du filetage	d₃	d₄	d₅	h₁	h₂	h₃	h₄ Type E	Type D	h₅ Course	l₂ Type E	Type D	l₃


8N16A24/E		0.83	M 8	0.63	0.53	0.31	0.79	1.46	-	0.18	2.44	-	0.12	2.95	-	2.76
	8N16A24/D	0.83	M 8	0.63	0.53	0.31	0.79	-	1.36	0.18	-	1.54	0.12	-	3.19	-
8N20A24/E		0.83	M 8	0.79	0.53	0.31	0.79	1.46	-	0.18	2.44	-	0.12	2.95	-	2.76
	8N20A24/D	0.83	M 8	0.79	0.53	0.31	0.79	-	1.36	0.18	-	1.54	0.12	-	3.19	-
8N25A24/E		0.83	M 8	0.98	0.53	0.31	0.79	1.46	-	0.18	2.44	-	0.12	2.95	-	2.76
	8N25A24/D	0.83	M 8	0.98	0.53	0.31	0.79	-	1.36	0.18	-	1.54	0.12	-	3.19	-
8N32A24/E		0.83	M 8	1.26	0.53	0.31	0.79	1.46	-	0.18	2.44	-	0.12	2.95	-	2.76
	8N32A24/D	0.83	M 8	1.26	0.53	0.31	0.79	-	1.36	0.18	-	1.54	0.12	-	3.19	-
8N40A24/E		0.83	M 8	1.57	0.53	0.31	0.79	1.46	-	0.18	2.44	-	0.12	2.95	-	2.76
	8N40A24/D	0.83	M 8	1.57	0.53	0.31	0.79	-	1.36	0.18	-	1.54	0.12	-	3.19	-
8N50A24/E		0.83	M 8	1.97	0.53	0.31	0.79	1.46	-	0.18	2.44	-	0.12	2.95	-	2.76
	8N50A24/D	0.83	M 8	1.97	0.53	0.31	0.79	-	1.36	0.18	-	1.54	0.12	-	3.19	-
8N63A24/E		0.83	M 8	2.48	0.53	0.31	0.79	1.46	-	0.18	2.44	-	0.12	2.95	-	2.76
	8N63A24/D	0.83	M 8	2.48	0.53	0.31	0.79	-	1.36	0.18	-	1.54	0.12	-	3.19	-
10N20A25/E		0.94	M 10	0.79	0.63	0.39	0.98	1.73	-	0.26	3.07	-	0.14	3.98	-	3.78
	10N20A25/D	0.94	M 10	0.79	0.63	0.39	0.98	-	1.61	0.26	-	1.85	0.14	-	4.25	-
10N25A25/E		0.94	M 10	0.98	0.63	0.39	0.98	1.73	-	0.26	3.07	-	0.14	3.98	-	3.78
	10N25A25/D	0.94	M 10	0.98	0.63	0.39	0.98	-	1.61	0.26	-	1.85	0.14	-	4.25	-
10N32A25/E		0.94	M 10	1.26	0.63	0.39	0.98	1.73	-	0.26	3.07	-	0.14	3.98	-	3.78
	10N32A25/D	0.94	M 10	1.26	0.63	0.39	0.98	-	1.61	0.26	-	1.85	0.14	-	4.25	-
10N40A25/E		0.94	M 10	1.57	0.63	0.39	0.98	1.73	-	0.26	3.07	-	0.14	3.98	-	3.78
	10N40A25/D	0.94	M 10	1.57	0.63	0.39	0.98	-	1.61	0.26	-	1.85	0.14	-	4.25	-
10N50A25/E		0.94	M 10	1.97	0.63	0.39	0.98	1.73	-	0.26	3.07	-	0.14	3.98	-	3.78
	10N50A25/D	0.94	M 10	1.97	0.63	0.39	0.98	-	1.61	0.26	-	1.85	0.14	-	4.25	-
10N63A25/E		0.94	M 10	2.48	0.63	0.39	0.98	1.73	-	0.26	3.07	-	0.14	3.98	-	3.78
	10N63A25/D	0.94	M 10	2.48	0.63	0.39	0.98	-	1.61	0.26	-	1.85	0.14	-	4.25	-
10N80A25/E		0.94	M 10	3.15	0.63	0.39	0.98	1.73	-	0.26	3.07	-	0.14	3.98	-	3.78
	10N80A25/D	0.94	M 10	3.15	0.63	0.39	0.98	-	1.61	0.26	-	1.85	0.14	-	4.25	-
12N20A26/E		1.10	M 12	0.79	0.75	0.47	1.18	2.09	-	0.33	3.66	-	0.16	4.57	-	4.33
	12N20A26/D	1.10	M 12	0.79	0.75	0.47	1.18	-	1.93	0.33	-	2.20	0.16	-	4.88	-
12N25A26/E		1.10	M 12	0.98	0.75	0.47	1.18	2.09	-	0.33	3.66	-	0.16	4.57	-	4.33
	12N25A26/D	1.10	M 12	0.98	0.75	0.47	1.18	-	1.93	0.33	-	2.20	0.16	-	4.88	-
12N32A26/E		1.10	M 12	1.26	0.75	0.47	1.18	2.09	-	0.33	3.66	-	0.16	4.57	-	4.33
	12N32A26/D	1.10	M 12	1.26	0.75	0.47	1.18	-	1.93	0.33	-	2.20	0.16	-	4.88	-
12N40A26/E		1.10	M 12	1.57	0.75	0.47	1.18	2.09	-	0.33	3.66	-	0.16	4.57	-	4.33
	12N40A26/D	1.10	M 12	1.57	0.75	0.47	1.18	-	1.93	0.33	-	2.20	0.16	-	4.88	-
12N50A26/E		1.10	M 12	1.97	0.75	0.47	1.18	2.09	-	0.33	3.66	-	0.16	4.57	-	4.33
	12N50A26/D	1.10	M 12	1.97	0.75	0.47	1.18	-	1.93	0.33	-	2.20	0.16	-	4.88	-
12N63A26/E		1.10	M 12	2.48	0.75	0.47	1.18	2.09	-	0.33	3.66	-	0.16	4.57	-	4.33
	12N63A26/D	1.10	M 12	2.48	0.75	0.47	1.18	-	1.93	0.33	-	2.20	0.16	-	4.88	-
12N80A26/E		1.10	M 12	3.15	0.75	0.47	1.18	2.09	-	0.33	3.66	-	0.16	4.57	-	4.33
	12N80A26/D	1.10	M 12	3.15	0.75	0.47	1.18	-	1.93	0.33	-	2.20	0.16	-	4.88	-
16N32A27/E		1.30	M 16	1.26	0.91	0.47	1.26	2.36	-	0.41	4.13	-	0.18	5.16	-	4.88
	16N32A27/D	1.30	M 16	1.26	0.91	0.47	1.26	-	2.20	0.41	-	2.56	0.18	-	5.53	-
16N40A27/E		1.30	M 16	1.57	0.91	0.47	1.26	2.36	-	0.41	4.13	-	0.18	5.16	-	4.88
	16N40A27/D	1.30	M 16	1.57	0.91	0.47	1.26	-	2.20	0.41	-	2.56	0.18	-	5.53	-
16N50A27/E		1.30	M 16	1.97	0.91	0.47	1.26	2.36	-	0.41	4.13	-	0.18	5.16	-	4.88
	16N50A27/D	1.30	M 16	1.97	0.91	0.47	1.26	-	2.20	0.41	-	2.56	0.18	-	5.53	-
16N63A27/E		1.30	M 16	2.48	0.91	0.47	1.26	2.36	-	0.41	4.13	-	0.18	5.16	-	4.88
	16N63A27/D	1.30	M 16	2.48	0.91	0.47	1.26	-	2.20	0.41	-	2.56	0.18	-	5.53	-
16N80A27/E		1.30	M 16	3.15	0.91	0.47	1.26	2.36	-	0.41	4.13	-	0.18	5.16	-	4.88
	16N80A27/D	1.30	M 16	3.15	0.91	0.47	1.26	-	2.20	0.41	-	2.56	0.18	-	5.53	-

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂	l₁ Longueur du filetage							d₃	d₄	d₅	h₁	h₂	h₃	h₄ Type E	Type D	h₅ Course	l₂ Type E	Type D	l₃

0.83	M 8	0.63	0.79	0.98	1.26	1.57	1.97	2.48	0.53	0.31	0.79	1.46	1.36	0.18	2.44	1.54	0.12	2.95	3.19	2.76
0.94	M 10	0.79	0.98	1.26	1.57	1.97	2.48	3.15	0.63	0.39	0.98	1.73	1.61	0.26	3.07	1.85	0.14	3.98	4.25	3.78
1.10	M 12	0.79	0.98	1.26	1.57	1.97	2.48	3.15	0.75	0.47	1.18	2.09	1.93	0.33	3.66	2.20	0.16	4.57	4.88	4.33
1.30	M 16	1.26	1.57	1.97	2.48	3.15	-	-	0.91	0.47	1.26	2.36	2.20	0.41	4.13	2.56	0.18	5.16	5.53	4.88

Configuration et prix

Pièce sélectionnée

Référence

Total (net)

Can$42.04

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	49	Can$42.04
50	99	Can$38.54
100	249	Can$35.04
≥ 250		Can$31.53

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.238 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
