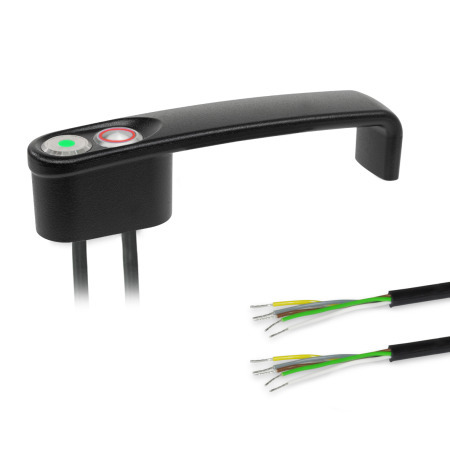

Poignées étriers GN 422

Type: LK - Voyant lumineux LED, rouge/vert (bicolore), sans fonction de commutation
Type: RK - Bouton, verrouillage, avec LED, rouge/vert (bicolore)
Type de connexion: K5 - Câble, extrémité ouverte, 5 m
Finition: SW - Noir, RAL 9005, finition texturée

Notice d'utilisation GN 422 Informations sur la capacité de charge Caractéristiques du plastique

Description du produit

Les poignées étriers GN 422 permettent d’actionner des caches et des portes. Les boutons intégrés dans la poignée peuvent envoyer des signaux de commande électriques et les LED peuvent par exemple indiquer l’état de commande d’une machine.

La poignée est disponible avec 1 ou 2 éléments fonctionnels. Les LED s’allument en rouge ou vert selon la polarité au niveau des connexions.

Des poignées étrier complémentaires sans fonction de commutation sont également disponibles sous la référence GN 422.1.

Spécifications

Poignée
Zinc moulé sous pression
Plastifié

Noir, RAL 9005, finition texturéeSW
Argenté, RAL 9006, finition texturéeSR

Bouton
Inox AISI 304

Câble (gaine extérieure)
Polyuréthane (PUR)
Noir

Guide lumière
Plastique
Polycarbonate transparent (PC)

RoHS

Accessoire

GN 330 Câbles avec raccord de gaine (5 pôles, 5 ou 10 mètres de long)

GN 422 Poignées étriers en zinc moulé sous pression / avec voyant lumineux, avec fonction de commutation électrique, avec câble PUR schéma

Masquer schéma technique

Options de pièce / Tableau

Type

LK	Voyant lumineux LED, rouge/vert (bicolore), sans fonction de commutation
RK	Bouton, verrouillage, avec LED, rouge/vert (bicolore)
RO	Bouton, verrouillage, sans LED
TK	Bouton, avec LED, rouge/vert (bicolore)
TO	Bouton, sans LED

Type

LK	Voyant lumineux LED, rouge/vert (bicolore), sans fonction de commutation
RK	Bouton, verrouillage, avec LED, rouge/vert (bicolore)
RO	Bouton, verrouillage, sans LED
TK	Bouton, avec LED, rouge/vert (bicolore)
TO	Bouton, sans LED

Type de connexion

K2	Câble, extrémité ouverte, 2 m
K5	Câble, extrémité ouverte, 5 m
S025	Câble avec connecteur, 0.25 m

Référence K2 - Câble, extrémité ouverte, 2 m	Référence K5 - Câble, extrémité ouverte, 5 m	Référence S025 - Câble avec connecteur, 0.25 m	b	a	d	h	l₁	l₂	l₃	t

422-33-LK-LK-K2-SW	422-33-LK-LK-K5-SW	422-33-LK-LK-S025-SW	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-LK-LK-K2-SR	422-33-LK-LK-K5-SR	422-33-LK-LK-S025-SR	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-LK-RK-K2-SW	422-33-LK-RK-K5-SW	422-33-LK-RK-S025-SW	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-LK-RK-K2-SR	422-33-LK-RK-K5-SR	422-33-LK-RK-S025-SR	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-LK-RO-K2-SW	422-33-LK-RO-K5-SW	422-33-LK-RO-S025-SW	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-LK-RO-K2-SR	422-33-LK-RO-K5-SR	422-33-LK-RO-S025-SR	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-LK-TK-K2-SW	422-33-LK-TK-K5-SW	422-33-LK-TK-S025-SW	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-LK-TK-K2-SR	422-33-LK-TK-K5-SR	422-33-LK-TK-S025-SR	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-LK-TO-K2-SW	422-33-LK-TO-K5-SW	422-33-LK-TO-S025-SW	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-LK-TO-K2-SR	422-33-LK-TO-K5-SR	422-33-LK-TO-S025-SR	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47

Référence K2 - Câble, extrémité ouverte, 2 m	Référence K5 - Câble, extrémité ouverte, 5 m	Référence S025 - Câble avec connecteur, 0.25 m	b	a	d	h	l₁	l₂	l₃	t

422-33-RK-LK-K2-SW	422-33-RK-LK-K5-SW	422-33-RK-LK-S025-SW	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-RK-LK-K2-SR	422-33-RK-LK-K5-SR	422-33-RK-LK-S025-SR	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-RK-RK-K2-SW	422-33-RK-RK-K5-SW	422-33-RK-RK-S025-SW	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-RK-RK-K2-SR	422-33-RK-RK-K5-SR	422-33-RK-RK-S025-SR	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-RK-RO-K2-SW	422-33-RK-RO-K5-SW	422-33-RK-RO-S025-SW	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-RK-RO-K2-SR	422-33-RK-RO-K5-SR	422-33-RK-RO-S025-SR	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-RK-TK-K2-SW	422-33-RK-TK-K5-SW	422-33-RK-TK-S025-SW	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-RK-TK-K2-SR	422-33-RK-TK-K5-SR	422-33-RK-TK-S025-SR	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-RK-TO-K2-SW	422-33-RK-TO-K5-SW	422-33-RK-TO-S025-SW	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-RK-TO-K2-SR	422-33-RK-TO-K5-SR	422-33-RK-TO-S025-SR	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47

Référence K2 - Câble, extrémité ouverte, 2 m	Référence K5 - Câble, extrémité ouverte, 5 m	Référence S025 - Câble avec connecteur, 0.25 m	b	a	d	h	l₁	l₂	l₃	t

422-33-RO-LK-K2-SW	422-33-RO-LK-K5-SW	422-33-RO-LK-S025-SW	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-RO-LK-K2-SR	422-33-RO-LK-K5-SR	422-33-RO-LK-S025-SR	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-RO-RK-K2-SW	422-33-RO-RK-K5-SW	422-33-RO-RK-S025-SW	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-RO-RK-K2-SR	422-33-RO-RK-K5-SR	422-33-RO-RK-S025-SR	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-RO-RO-K2-SW	422-33-RO-RO-K5-SW	422-33-RO-RO-S025-SW	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-RO-RO-K2-SR	422-33-RO-RO-K5-SR	422-33-RO-RO-S025-SR	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-RO-TK-K2-SW	422-33-RO-TK-K5-SW	422-33-RO-TK-S025-SW	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-RO-TK-K2-SR	422-33-RO-TK-K5-SR	422-33-RO-TK-S025-SR	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-RO-TO-K2-SW	422-33-RO-TO-K5-SW	422-33-RO-TO-S025-SW	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-RO-TO-K2-SR	422-33-RO-TO-K5-SR	422-33-RO-TO-S025-SR	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47

Référence K2 - Câble, extrémité ouverte, 2 m	Référence K5 - Câble, extrémité ouverte, 5 m	Référence S025 - Câble avec connecteur, 0.25 m	b	a	d	h	l₁	l₂	l₃	t

422-33-TK-LK-K2-SW	422-33-TK-LK-K5-SW	422-33-TK-LK-S025-SW	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-TK-LK-K2-SR	422-33-TK-LK-K5-SR	422-33-TK-LK-S025-SR	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-TK-RK-K2-SW	422-33-TK-RK-K5-SW	422-33-TK-RK-S025-SW	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-TK-RK-K2-SR	422-33-TK-RK-K5-SR	422-33-TK-RK-S025-SR	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-TK-RO-K2-SW	422-33-TK-RO-K5-SW	422-33-TK-RO-S025-SW	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-TK-RO-K2-SR	422-33-TK-RO-K5-SR	422-33-TK-RO-S025-SR	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-TK-TK-K2-SW	422-33-TK-TK-K5-SW	422-33-TK-TK-S025-SW	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-TK-TK-K2-SR	422-33-TK-TK-K5-SR	422-33-TK-TK-S025-SR	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-TK-TO-K2-SW	422-33-TK-TO-K5-SW	422-33-TK-TO-S025-SW	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-TK-TO-K2-SR	422-33-TK-TO-K5-SR	422-33-TK-TO-S025-SR	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47

Référence K2 - Câble, extrémité ouverte, 2 m	Référence K5 - Câble, extrémité ouverte, 5 m	Référence S025 - Câble avec connecteur, 0.25 m	b	a	d	h	l₁	l₂	l₃	t

422-33-TO-LK-K2-SW	422-33-TO-LK-K5-SW	422-33-TO-LK-S025-SW	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-TO-LK-K2-SR	422-33-TO-LK-K5-SR	422-33-TO-LK-S025-SR	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-TO-RK-K2-SW	422-33-TO-RK-K5-SW	422-33-TO-RK-S025-SW	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-TO-RK-K2-SR	422-33-TO-RK-K5-SR	422-33-TO-RK-S025-SR	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-TO-RO-K2-SW	422-33-TO-RO-K5-SW	422-33-TO-RO-S025-SW	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-TO-RO-K2-SR	422-33-TO-RO-K5-SR	422-33-TO-RO-S025-SR	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-TO-TK-K2-SW	422-33-TO-TK-K5-SW	422-33-TO-TK-S025-SW	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-TO-TK-K2-SR	422-33-TO-TK-K5-SR	422-33-TO-TK-S025-SR	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-TO-TO-K2-SW	422-33-TO-TO-K5-SW	422-33-TO-TO-S025-SW	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47
422-33-TO-TO-K2-SR	422-33-TO-TO-K5-SR	422-33-TO-TO-S025-SR	1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47

Afficher / Masquer colonnes

Métrique

b	a	d	h	l₁	l₂	l₃	t

1.30	0.40	M 6	1.73	4.61	7.15	4.15	0.47

Configuration et prix

Propriétés électriques et mécaniques


Bouton Contacts Matériau de contact Tensions de commutation Courant de commutation Durée de vie mécanique durée de vie électrique	Contact du commutateur, contact à déclic Alliage argenté max. 125 V (connecteur) max. 240 V (câble) 3 A max. 10⁶ cycles de commutation 50 000 cycles de commutation (sous pleine charge)
Voyant lumineux LED / Éclairage annulaire à LED Tension de fonctionnement / Courant de fonctionnement bicolore (rouge/vert)	24 Vcc ± 10 %/7 mA
Catégorie d'utilisation (bouton)	CA 15 : 24 Vca/1 A/CC 13 : 24 Vcc/0.7 A CA 15 : 110 Vca/1 A/CC 13 : 110 Vcc/0.2 A CA 15 : 220 Vca/0.5 A/CC 13 : 220 Vcc/0.1 A	selon CEI 60947-5-1
	CA : 120 Vca/5 A/CC : 12 Vcc/1 A CA : 240 Vca/3 A	selon UL 508
Type de raccordement Câble avec extrémité ouverte (K2 / K5)	Câble en PUR avec fils torsadés ouverts (2 ou 5 m)
Homologations, déclarations de conformité

Trous d'installation

Les trous doivent être exempts de bavures pour éviter d'endommager le câble.

Informations de sécurité

Les indications figurant dans le mode d'emploi doivent être respectées lors de l'installation, de la mise en service et de l'utilisation. Elles sont jointes au produit et fournies sous forme électronique dans la page du produit sur ganternorm.com.

Pièce sélectionnée

Référence

Total (net)

Can$353.05

Appeler pour connaître le délai de livraison

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	9	Can$353.05
10	24	Can$323.63
25	49	Can$294.21
≥ 50		Can$264.79

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 1.741 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993
