GN 139.2 Charnières Zinc moulé sous pression, sans contacteur de sécurité

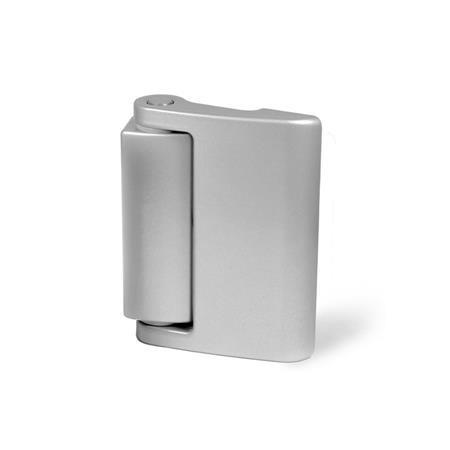

Charnières GN 139.2: Zinc moulé sous pression, sans contacteur de sécurité
systemes-de-profiles

Accessoires pour systèmes profilés

Les éléments standard de cette famille de produits sont compatibles avec les systèmes de profilés en aluminium les plus courants. En utilisant des ensembles assortis, les éléments standard Winco s’associent facilement et économiquement aux profiles, sans nécessiter l’ajout fastidieux de pièces individuelles dans la commande.

  • compatibles avec les systèmes de profilés courants
  • pour des largeurs de rainure de 6, 8 et 10 mm
  • pour les profilés de 30, 40 et 45 mm
    • Afficher tous les produits compatibles
    Notice d'utilisation GN 139,1 Liste des types de loquets Informations sur la capacité de charge Caractéristiques de l'inox

    Description du produit

    Les charnières GN 139.2 sans contacteur de sécurité sont identiques aux charnières GN 139.1 sauf qu'elles n'ont pas de connecteur.

    La construction compacte combine sécurité et design attrayant. La version avec ailette de charnière large a été conçue pour être montée sur des portes vitrées ou en polycarbonate.

    Les boulons masqués à l'arrière rendent la charnière plus inviolable.

    Spécifications

    • Corps
      Zinc moulé sous pression
      Finition poudré
      Métal argent
    • Goupille
      Inox
      Norme européenne n° 1.4305 (AISI 303)

    RoHS

    GN 139.2 Charnières en zinc moulé sous pression, sans contacteur de sécurité schéma
    Masquer schéma technique
    GN 139.2 Charnières en zinc moulé sous pression, sans contacteur de sécurité schéma

    Options de pièce / Tableau
    Afficher / Masquer colonnes

    Métrique

    Dimensions en: Pouces (remplacer par Métrique)
    l1
    Petite aile de charnière
    Ailette de charnière large    		l2l3l4l5
    Petite aile de charnière
    Ailette de
    charnière large    		h1h2m1m2m3
    Petite aile de charnière
    Ailette de
    charnière large
    1.933.113.981.183.190.591.180.470.892.800.671.061.97

    Configuration et prix
    Largeur l1
    Longueur l2
    Largeur l1
    Longueur l2

    Caractéristiques mécaniques

    Maximal load

    Informations avec facteur de sécurité



    Direction de
    charge

    		 Drawing Mechanical features GN 139.1/139.2 Drawing Mechanical features2 GN 139.1/139.2 Drawing Mechanical features3 GN 139.1/139.2

    Exemples de calcul
    → voir la notice d'utilisation

    l1= 49 mm

    337.21 lbf (1500 N)

    224.81 lbf (1000 N)

    224.81 lbf (1000 N)

    l1= 79 mm

    168.61 lbf (750 N)

    112.40 lbf (500 N)

    112.40 lbf (500 N)

    Fixation

    par l'arrière, 7 x filetages M5, 6 mm de profondeur

    Couple recommandé

    5 Nm (Vis M5)

    Pièce sélectionnée

    Total (net)
    Can$79.36
    In Stock: 13
    En stock
    Créer une liste de projets
    Enregistrer dans les Favoris
    Recommander un produit
    Notez nos réductions en fonction des quantités commandées (dollars canadiens).
    MinMaxPrice
    19Can$79.36
    1024Can$72.75
    2549Can$66.14
    ≥ 50Can$59.52
    Prop 65: Non conforme
    AVERTISSEMENT :
    Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov
    RoHS: Conforme
    Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).
    Poids: 0.588 lbs
    Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
    Téléphone: 1-800-397-6993

    Données CAD

    Autres formats de données

    Téléchargement rapide

    Pour télécharger les données CAD sans créer de compte, veuillez indiquer votre adresse électronique. Maximum de 3 téléchargements CAD par jour, sauf si vous créez un compte.

    Tutoriel de téléchargement CAO À propos des téléchargements CAO

    Besoin d’aide?

    Notre équipe de service est disponible du lundi au vendredi de 8 h 00 à 5 h 30, heure de l'est: 800-397-6993

    Demandes spéciales | Contactez votre équipe commerciale

    GN 139.2-49-101GN 139.2-79-101
