DIN 70952 Rondelles de verrouillage de palier Acier, pour écrous à créneaux DIN 70852

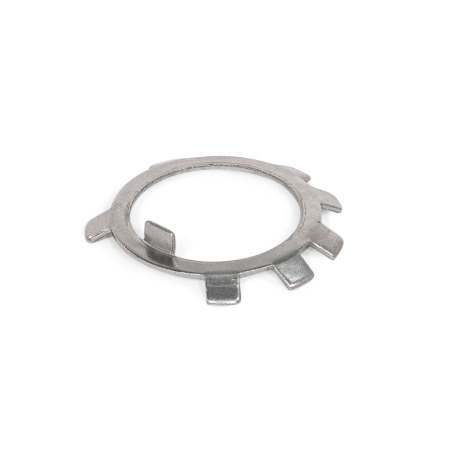

Rondelles de verrouillage de palier DIN 70952: Acier, pour écrous à créneaux DIN 70852

Tolérances ISO fondamentales

Description du produit

Les rondelles de verrouillage de palier DIN 70952 assurent une fixation positive des écrous à créneaux DIN 70852 afin d'empêcher tout desserrage ou réglage indésirable, par exemple lorsqu'ils sont utilisés pour régler le jeu axial d'un roulement.

La languette interne positionne le disque d'indexation dans une encoche prévue à cet effet dans le boulon fileté. Une fois l'écrou à créneaux installé et ajusté, une patte de blocage de même taille se replie dans une rainure de l'écrou afin d'immobiliser les éléments. Compte tenu de cette déformation, il est recommandé de ne les utiliser qu'une seule fois.

Spécifications

AcierST
Finition lisse

RoHS

DIN 70952 Rondelles de verrouillage de palier en acier pour écrous à créneaux DIN 70852 schéma

Masquer schéma technique

Options de pièce / Tableau

Type

A	Dentelures obliques

Référence	d₁	a	b₁ h11	b₂ h11	b₃ C11	d₂	h	s	t -0.004	Pour écrous à créneaux DIN 70852

70952-10-A-ST	0.39	0.35	0.16 h11	0.16 h11	0.16 C11	0.63	0.15	0.03	0.346 -0.004	M 10 x 1
70952-12-A-ST	0.47	0.43	0.16 h11	0.16 h11	0.16 C11	0.71	0.15	0.03	0.425 -0.004	M 12 x 1.5
70952-14-A-ST	0.55	0.51	0.20 h11	0.16 h11	0.20 C11	0.79	0.15	0.03	0.504 -0.004	M 14 x 1.5
70952-16-A-ST	0.63	0.59	0.20 h11	0.20 h11	0.20 C11	0.91	0.16	0.04	0.583 -0.004	M 16 x 1.5
70952-18-A-ST	0.71	0.67	0.20 h11	0.20 h11	0.20 C11	0.98	0.20	0.04	0.661 -0.004	M 18 x 1.5
70952-20-A-ST	0.79	0.74	0.20 h11	0.20 h11	0.20 C11	1.06	0.20	0.04	0.740 -0.004	M 20 x 1.5
70952-22-A-ST	0.87	0.82	0.24 h11	0.24 h11	0.24 C11	1.18	0.20	0.04	0.819 -0.004	M 22 x 1.5
70952-24-A-ST	0.94	0.90	0.24 h11	0.24 h11	0.24 C11	1.26	0.20	0.04	0.898 -0.004	M 24 x 1.5
70952-26-A-ST	1.02	0.98	0.24 h11	0.24 h11	0.24 C11	1.34	0.24	0.04	0.976 -0.004	M 26 x 1.5
70952-28-A-ST	1.10	1.06	0.28 h11	0.24 h11	0.28 C11	1.42	0.24	0.04	1.043 -0.004	M 28 x 1.5
70952-30-A-ST	1.18	1.14	0.28 h11	0.24 h11	0.28 C11	1.50	0.24	0.05	1.122 -0.004	M 30 x 1.5
70952-32-A-ST	1.26	1.22	0.28 h11	0.24 h11	0.28 C11	1.61	0.24	0.05	1.201 -0.004	M 32 x 1.5
70952-35-A-ST	1.38	1.33	0.28 h11	0.24 h11	0.28 C11	1.69	0.24	0.05	1.319 -0.004	M 35 x 1.5
70952-38-A-ST	1.50	1.44	0.31 h11	0.24 h11	0.31 C11	1.85	0.24	0.05	1.437 -0.004	M 38 x 1.5
70952-40-A-ST	1.57	1.52	0.31 h11	0.24 h11	0.31 C11	1.93	0.24	0.05	1.516 -0.004	M 40 x 1.5
70952-42-A-ST	1.65	1.60	0.31 h11	0.28 h11	0.31 C11	2.05	0.24	0.05	1.594 -0.004	M 42 x 1.5
70952-45-A-ST	1.77	1.72	0.31 h11	0.28 h11	0.31 C11	2.13	0.24	0.05	1.713 -0.004	M 45 x 1.5
70952-48-A-ST	1.89	1.84	0.31 h11	0.28 h11	0.31 C11	2.24	0.24	0.05	1.831 -0.004	M 48 x 1.5
70952-50-A-ST	1.97	1.92	0.31 h11	0.28 h11	0.31 C11	2.36	0.24	0.05	1.909 -0.004	M 50 x 1.5
70952-52-A-ST	2.05	2.00	0.31 h11	0.28 h11	0.31 C11	2.44	0.28	0.05	1.988 -0.004	M 52 x 1.5
70952-55-A-ST	2.17	2.11	0.39 h11	0.28 h11	0.39 C11	2.64	0.28	0.05	2.106 -0.004	M 55 x 1.5
70952-60-A-ST	2.36	2.31	0.39 h11	0.39 h11	0.39 C11	2.80	0.30	0.06	2.283 -0.004	M 60 x 1.5
70952-65-A-ST	2.56	2.51	0.39 h11	0.39 h11	0.39 C11	2.99	0.30	0.06	2.480 -0.004	M 65 x 1.5
70952-70-A-ST	2.76	2.70	0.39 h11	0.39 h11	0.39 C11	3.19	0.30	0.06	2.677 -0.004	M 70 x 1.5
70952-80-A-ST	3.15	3.08	0.39 h11	0.39 h11	0.39 C11	3.58	0.33	0.06	3.071 -0.004	M 80 x 1.5

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

d₁	a	b₁ h11	b₂ h11	b₃ C11	d₂	h	s	t -0.004	Pour écrous à créneaux DIN 70852

0.39	0.35	0.16	0.16	0.16	0.63	0.15	0.03	0.346	M 10 x 1
0.47	0.43	0.16	0.16	0.16	0.71	0.15	0.03	0.425	M 12 x 1.5
0.55	0.51	0.20	0.16	0.20	0.79	0.15	0.03	0.504	M 14 x 1.5
0.63	0.59	0.20	0.20	0.20	0.91	0.16	0.04	0.583	M 16 x 1.5
0.71	0.67	0.20	0.20	0.20	0.98	0.20	0.04	0.661	M 18 x 1.5
0.79	0.74	0.20	0.20	0.20	1.06	0.20	0.04	0.740	M 20 x 1.5
0.87	0.82	0.24	0.24	0.24	1.18	0.20	0.04	0.819	M 22 x 1.5
0.94	0.90	0.24	0.24	0.24	1.26	0.20	0.04	0.898	M 24 x 1.5
1.02	0.98	0.24	0.24	0.24	1.34	0.24	0.04	0.976	M 26 x 1.5
1.10	1.06	0.28	0.24	0.28	1.42	0.24	0.04	1.043	M 28 x 1.5
1.18	1.14	0.28	0.24	0.28	1.50	0.24	0.05	1.122	M 30 x 1.5
1.26	1.22	0.28	0.24	0.28	1.61	0.24	0.05	1.201	M 32 x 1.5
1.38	1.33	0.28	0.24	0.28	1.69	0.24	0.05	1.319	M 35 x 1.5
1.50	1.44	0.31	0.24	0.31	1.85	0.24	0.05	1.437	M 38 x 1.5
1.57	1.52	0.31	0.24	0.31	1.93	0.24	0.05	1.516	M 40 x 1.5
1.65	1.60	0.31	0.28	0.31	2.05	0.24	0.05	1.594	M 42 x 1.5
1.77	1.72	0.31	0.28	0.31	2.13	0.24	0.05	1.713	M 45 x 1.5
1.89	1.84	0.31	0.28	0.31	2.24	0.24	0.05	1.831	M 48 x 1.5
1.97	1.92	0.31	0.28	0.31	2.36	0.24	0.05	1.909	M 50 x 1.5
2.05	2.00	0.31	0.28	0.31	2.44	0.28	0.05	1.988	M 52 x 1.5
2.17	2.11	0.39	0.28	0.39	2.64	0.28	0.05	2.106	M 55 x 1.5
2.36	2.31	0.39	0.39	0.39	2.80	0.30	0.06	2.283	M 60 x 1.5
2.56	2.51	0.39	0.39	0.39	2.99	0.30	0.06	2.480	M 65 x 1.5
2.76	2.70	0.39	0.39	0.39	3.19	0.30	0.06	2.677	M 70 x 1.5
3.15	3.08	0.39	0.39	0.39	3.58	0.33	0.06	3.071	M 80 x 1.5

Configuration et prix

Pièce sélectionnée

Référence

Total (net)

Can$4.14

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	99	Can$4.14
100	249	Can$3.80
250	499	Can$3.45
≥ 500		Can$3.11

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.003 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
