DIN 462 Disques d'indexation Acier, pour écrous crénelés DIN 1804

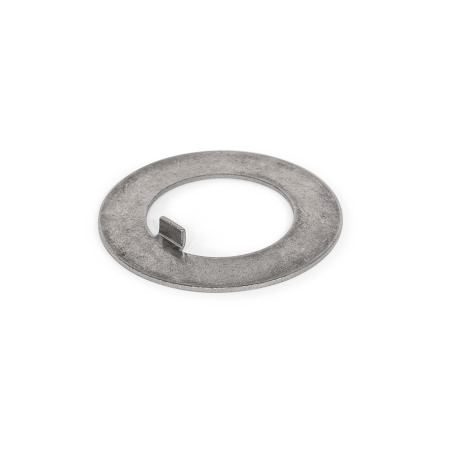

Disques d'indexation DIN 462: Acier, pour écrous crénelés DIN 1804

Tolérances ISO fondamentales

Description du produit

Les disques d'indexation DIN 462 assurent une fixation positive des écrous crénelés DIN 1804 afin d'empêcher tout desserrage ou réglage indésirable, par exemple lorsqu'ils sont utilisés pour régler le jeu axial d'un roulement.

La languette interne positionne le disque d'indexation dans une encoche prévue à cet effet dans le boulon fileté. Une fois l'écrou à créneaux installé et ajusté, le disque d'indexation se replie dans une rainure de l'écrou afin d'immobiliser les éléments. Compte tenu de cette déformation, il est recommandé de ne les utiliser qu'une seule fois.

Spécifications

AcierST
Finition lisse

RoHS

DIN 462 Disques d'indexation en acier, pour écrous crénelés DIN 1804 schéma

Masquer schéma technique

Options de pièce / Tableau

Référence	d₁ H11	a H11	b₁ c11	b₂ H11	d₂ h11	h	s	t Max.	Pour écrous crénelés DIN 18044

462-8-ST	0.31 H11	0.23 H11	0.12 c11	0.12 H11	0.79 h11	0.10	0.03	0.23	M 8 x 1
462-10-ST	0.39 H11	0.29 H11	0.16 c11	0.16 H11	0.98 h11	0.12	0.03	0.29	M 10 x 1
462-12-ST	0.47 H11	0.37 H11	0.20 c11	0.20 H11	1.10 h11	0.12	0.03	0.36	M 12 x 1.5
462-14-ST	0.55 H11	0.45 H11	0.20 c11	0.20 H11	1.18 h11	0.12	0.03	0.44	M 14 x 1.5
462-16-ST	0.63 H11	0.53 H11	0.20 c11	0.20 H11	1.26 h11	0.12	0.04	0.53	M 16 x 1.5
462-18-ST	0.71 H11	0.61 H11	0.24 c11	0.24 H11	1.34 h11	0.16	0.04	0.60	M 18 x 1.5
462-20-ST	0.79 H11	0.69 H11	0.24 c11	0.24 H11	1.42 h11	0.16	0.04	0.69	M 20 x 1.5
462-22-ST	0.87 H11	0.77 H11	0.24 c11	0.24 H11	1.57 h11	0.16	0.04	0.76	M 22 x 1.5
462-24-ST	0.94 H11	0.85 H11	0.24 c11	0.24 H11	1.65 h11	0.16	0.04	0.85	M 24 x 1.5
462-26-ST	1.02 H11	0.93 H11	0.28 c11	0.28 H11	1.77 h11	0.20	0.04	0.92	M 26 x 1.5
462-28-ST	1.10 H11	1.00 H11	0.28 c11	0.28 H11	1.97 h11	0.20	0.04	1.00	M 28 x 1.5
462-30-ST	1.18 H11	1.08 H11	0.28 c11	0.28 H11	1.97 h11	0.20	0.05	1.08	M 30 x 1.5
462-32-ST	1.26 H11	1.17 H11	0.28 c11	0.28 H11	2.05 h11	0.20	0.05	1.16	M 32 x 1.5
462-35-ST	1.38 H11	1.27 H11	0.28 c11	0.28 H11	2.17 h11	0.20	0.05	1.28	M 35 x 1.5
462-38-ST	1.50 H11	1.39 H11	0.31 c11	0.31 H11	2.28 h11	0.20	0.05	1.39	M 38 x 1.5
462-40-ST	1.57 H11	1.47 H11	0.31 c11	0.31 H11	2.44 h11	0.20	0.05	1.48	M 40 x 1.5
462-42-ST	1.65 H11	1.55 H11	0.31 c11	0.31 H11	2.44 h11	0.20	0.05	1.54	M 42 x 1.5
462-45-ST	1.77 H11	1.67 H11	0.31 c11	0.31 H11	2.68 h11	0.20	0.05	1.66	M 45 x 1.5
462-48-ST	1.89 H11	1.79 H11	0.31 c11	0.31 H11	2.95 h11	0.20	0.05	1.78	M 48 x 1.5
462-50-ST	1.97 H11	1.87 H11	0.31 c11	0.31 H11	2.95 h11	0.20	0.05	1.86	M 50 x 1.5
462-52-ST	2.05 H11	1.94 H11	0.39 c11	0.39 H11	3.15 h11	0.24	0.05	1.93	M 52 x 1.5
462-55-ST	2.17 H11	2.06 H11	0.39 c11	0.39 H11	3.15 h11	0.24	0.05	2.05	M 55 x 1.5
462-58-ST	2.28 H11	2.18 H11	0.39 c11	0.39 H11	3.54 h11	0.24	0.06	2.17	M 58 x 1.5
462-60-ST	2.36 H11	2.26 H11	0.39 c11	0.39 H11	3.54 h11	0.24	0.06	2.25	M 60 x 1.5

Afficher / Masquer colonnes

Métrique

d₁ H11	a H11	b₁ c11	b₂ H11	d₂ h11	h	s	t Max.	Pour écrous crénelés DIN 18044

0.31	0.23	0.12	0.12	0.79	0.10	0.03	0.23	M 8 x 1
0.39	0.29	0.16	0.16	0.98	0.12	0.03	0.29	M 10 x 1
0.47	0.37	0.20	0.20	1.10	0.12	0.03	0.36	M 12 x 1.5
0.55	0.45	0.20	0.20	1.18	0.12	0.03	0.44	M 14 x 1.5
0.63	0.53	0.20	0.20	1.26	0.12	0.04	0.53	M 16 x 1.5
0.71	0.61	0.24	0.24	1.34	0.16	0.04	0.60	M 18 x 1.5
0.79	0.69	0.24	0.24	1.42	0.16	0.04	0.69	M 20 x 1.5
0.87	0.77	0.24	0.24	1.57	0.16	0.04	0.76	M 22 x 1.5
0.94	0.85	0.24	0.24	1.65	0.16	0.04	0.85	M 24 x 1.5
1.02	0.93	0.28	0.28	1.77	0.20	0.04	0.92	M 26 x 1.5
1.10	1.00	0.28	0.28	1.97	0.20	0.04	1.00	M 28 x 1.5
1.18	1.08	0.28	0.28	1.97	0.20	0.05	1.08	M 30 x 1.5
1.26	1.17	0.28	0.28	2.05	0.20	0.05	1.16	M 32 x 1.5
1.38	1.27	0.28	0.28	2.17	0.20	0.05	1.28	M 35 x 1.5
1.50	1.39	0.31	0.31	2.28	0.20	0.05	1.39	M 38 x 1.5
1.57	1.47	0.31	0.31	2.44	0.20	0.05	1.48	M 40 x 1.5
1.65	1.55	0.31	0.31	2.44	0.20	0.05	1.54	M 42 x 1.5
1.77	1.67	0.31	0.31	2.68	0.20	0.05	1.66	M 45 x 1.5
1.89	1.79	0.31	0.31	2.95	0.20	0.05	1.78	M 48 x 1.5
1.97	1.87	0.31	0.31	2.95	0.20	0.05	1.86	M 50 x 1.5
2.05	1.94	0.39	0.39	3.15	0.24	0.05	1.93	M 52 x 1.5
2.17	2.06	0.39	0.39	3.15	0.24	0.05	2.05	M 55 x 1.5
2.28	2.18	0.39	0.39	3.54	0.24	0.06	2.17	M 58 x 1.5
2.36	2.26	0.39	0.39	3.54	0.24	0.06	2.25	M 60 x 1.5

Configuration et prix

Pièce sélectionnée

Référence

Total (net)

Can$2.86

Délai de livraison 5-7 jours: 47 pièces
Appeler pour connaître le délai de livraison >47 pièces

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	99	Can$2.86
100	249	Can$2.62
250	499	Can$2.38
≥ 500		Can$2.14

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.004 lbs
