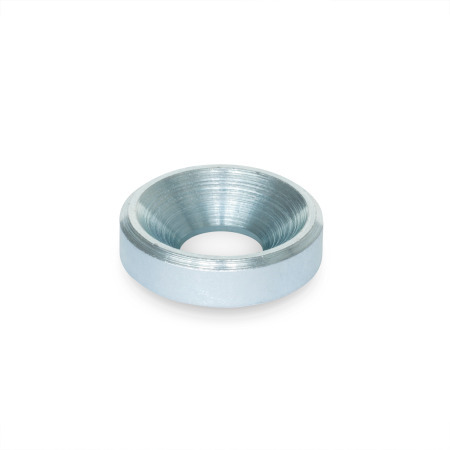

GN 6341 Rondelles Acier

Finition: ZB - Zingué, finition passivée bleue
Type: B - Avec alésage pour vis à tête fraisée

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Fiche standard GN 6341 Imprimer cette page Caractéristiques de l'inox

Description du produit

Les rondelles GN 6341 sont principalement utilisées dans les machines mécaniques et constructions de montage quand la rondelle DIN 125, DIN 9021 et DIN 6340 ne répondent pas aux exigences.

En particulier, le type B de vis à tête fraisée est idéal pour les liaisons solides à vis avec une hauteur de construction basse.

Spécifications

AcierST

Tourné
Finition noircieBT
Zingué, finition passivée bleueZB

RoHS

Masquer schéma technique

Options de pièce / Tableau

Type

A	Avec alésage cylindrique
B	Avec alésage pour vis à tête fraisée

Référence BT	Référence ZB	d₁ +0.020/+0.008	d₂	d₃	s

6341-ST-4-10-A-BT	6341-ST-4-10-A-ZB	0.157 +0.020/+0.008	0.39	-	0.10
6341-ST-4-13-A-BT	6341-ST-4-13-A-ZB	0.157 +0.020/+0.008	0.51	-	0.10
6341-ST-5-13-A-BT	6341-ST-5-13-A-ZB	0.197 +0.020/+0.008	0.51	-	0.12
6341-ST-5-16-A-BT	6341-ST-5-16-A-ZB	0.197 +0.020/+0.008	0.63	-	0.12
6341-ST-6-15-A-BT	6341-ST-6-15-A-ZB	0.236 +0.020/+0.008	0.59	-	0.16
6341-ST-6-20-A-BT	6341-ST-6-20-A-ZB	0.236 +0.020/+0.008	0.79	-	0.16
6341-ST-8-20-A-BT	6341-ST-8-20-A-ZB	0.315 +0.020/+0.008	0.79	-	0.20
6341-ST-8-26-A-BT	6341-ST-8-26-A-ZB	0.315 +0.020/+0.008	1.02	-	0.20
6341-ST-10-25-A-BT	6341-ST-10-25-A-ZB	0.394 +0.020/+0.008	0.98	-	0.26
6341-ST-10-32-A-BT	6341-ST-10-32-A-ZB	0.394 +0.020/+0.008	1.26	-	0.26
6341-ST-12-30-A-BT	6341-ST-12-30-A-ZB	0.472 +0.020/+0.008	1.18	-	0.30
6341-ST-12-40-A-BT	6341-ST-12-40-A-ZB	0.472 +0.020/+0.008	1.57	-	0.30

Référence BT	Référence ZB	d₁ +0.020/+0.008	d₂	d₃	s

6341-ST-4-10-B-BT	6341-ST-4-10-B-ZB	0.157 +0.020/+0.008	0.39	0.33	0.10
6341-ST-4-13-B-BT	6341-ST-4-13-B-ZB	0.157 +0.020/+0.008	0.51	0.33	0.10
6341-ST-5-13-B-BT	6341-ST-5-13-B-ZB	0.197 +0.020/+0.008	0.51	0.41	0.12
6341-ST-5-16-B-BT	6341-ST-5-16-B-ZB	0.197 +0.020/+0.008	0.63	0.41	0.12
6341-ST-6-15-B-BT	6341-ST-6-15-B-ZB	0.236 +0.020/+0.008	0.59	0.50	0.16
6341-ST-6-20-B-BT	6341-ST-6-20-B-ZB	0.236 +0.020/+0.008	0.79	0.50	0.16
6341-ST-8-20-B-BT	6341-ST-8-20-B-ZB	0.315 +0.020/+0.008	0.79	0.66	0.20
6341-ST-8-26-B-BT	6341-ST-8-26-B-ZB	0.315 +0.020/+0.008	1.02	0.66	0.20
6341-ST-10-25-B-BT	6341-ST-10-25-B-ZB	0.394 +0.020/+0.008	0.98	0.83	0.26
6341-ST-10-32-B-BT	6341-ST-10-32-B-ZB	0.394 +0.020/+0.008	1.26	0.83	0.26
6341-ST-12-30-B-BT	6341-ST-12-30-B-ZB	0.472 +0.020/+0.008	1.18	0.99	0.30
6341-ST-12-40-B-BT	6341-ST-12-40-B-ZB	0.472 +0.020/+0.008	1.57	0.99	0.30

Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)

d₁ +0.020/+0.008	d₂		d₃	s

0.157	0.39	0.51	0.33	0.10
0.197	0.51	0.63	0.41	0.12
0.236	0.59	0.79	0.50	0.16
0.315	0.79	1.02	0.66	0.20
0.394	0.98	1.26	0.83	0.26
0.472	1.18	1.57	0.99	0.30

Configuration et prix

Pièce sélectionnée

Référence

Total (net)

Can$1.85

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	99	Can$1.85
100	249	Can$1.69
250	499	Can$1.54
≥ 500		Can$1.39

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.002 lbs
