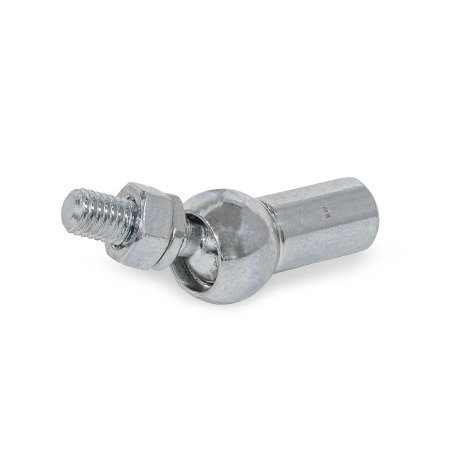

Embouts à rotule axiaux GN 71802.1

Matériau: ST - Acier

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Fiche standard GN 71802.1 Imprimer cette page Tolérances ISO fondamentales Caractéristiques de l'inox

Description du produit

Les embouts à rotule axiaux GN 71802.1 sont utilisées pour transmettre des forces de compression dans le sens axial et ainsi compenser les décalages angulaires sur les entraînements linéaires et les systèmes de levage, par exemple. Elles sont composées d'une tige à rotule DIN 71803 et d'une rotule axiale.

Un circlip maintient la rotule axiale sous tension jusqu'à la force d'arrachement minimale spécifiée. Cette force doit être dépassée pour permettre le montage et le démontage.

Pour protéger les rotules axiales contre la saleté et maintenir la graisse lubrifiante dans l'articulation, des capuchons anti-poussière GN 710 sont disponibles en option. L'écrou à six pans est compris en standard.

Spécifications

Rotule / Tige à rotule

AcierST
- Classe de résistance 4.6
- Zingué, finition passivé incolore
- Tige à rotule durcie
Inox AISI 304NI
Finition lisse
Siège de bille graissé

Écrou à six pans DIN 934

Acier, zingué, finition passivé incolore pour ST
Inox pour NI

RoHS

Accessoire

Bouchons anti-poussière pour embouts à rotule orthogonaux GN 710

Votre contact

Vous recherchez un partenaire Winco à proximité ? Veuillez sélectionner le pays.

Référence ST - Acier	Référence NI - Inox	d₁ H9/h9	d₂	d₃	d₄	d₅	l₁ ±0.01	l₂ ±0.01	l₃ ±0.01	t min.	A/F	Force d'arrachement min. en N


71802.1-8-M5-C-ST	71802.1-8-M5-C-NI	0.31 H9/h9	M 5	M 5	0.31	0.50	0.40 ±0.01	0.87 ±0.01	0.35 ±0.01	0.39	0.28	6.74 lbf (30 N)
71802.1-10-M6-C-ST	71802.1-10-M6-C-NI	0.39 H9/h9	M 6	M 6	0.39	0.58	0.49 ±0.01	0.98 ±0.01	0.43 ±0.01	0.43	0.31	8.99 lbf (40 N)
71802.1-13-M8-C-ST	71802.1-13-M8-C-NI	0.51 H9/h9	M 8	M 8	0.51	0.76	0.65 ±0.01	1.18 ±0.01	0.51 ±0.01	0.55	0.43	13.49 lbf (60 N)
71802.1-16-M10-C-ST	71802.1-16-M10-C-NI	0.63 H9/h9	M 10	M 10	0.63	0.94	0.79 ±0.01	1.38 ±0.01	0.63 ±0.01	0.59	0.51	17.98 lbf (80 N)
71802.1-19-M14F-C-ST	71802.1-19-M14F-C-NI	0.75 H9/h9	M 14F = M 14 x 1.5	M 14F = M 14 x 1.5	0.87	1.18	1.10 ±0.01	1.77 ±0.01	0.79 ±0.01	0.83	0.63	22.48 lbf (100 N)

d₁ H9/h9	d₂	d₃	d₄	d₅	l₁ ±0.01	l₂ ±0.01	l₃ ±0.01	t min.	A/F	Force d'arrachement min. en N

0.31	M 5	M 5	0.31	0.50	0.40	0.87	0.35	0.39	0.28	6.74 lbf (30 N)
0.39	M 6	M 6	0.39	0.58	0.49	0.98	0.43	0.43	0.31	8.99 lbf (40 N)
0.51	M 8	M 8	0.51	0.76	0.65	1.18	0.51	0.55	0.43	13.49 lbf (60 N)
0.63	M 10	M 10	0.63	0.94	0.79	1.38	0.63	0.59	0.51	17.98 lbf (80 N)
0.75	M 14F = M 14 x 1.5	M 14F = M 14 x 1.5	0.87	1.18	1.10	1.77	0.79	0.83	0.63	22.48 lbf (100 N)
