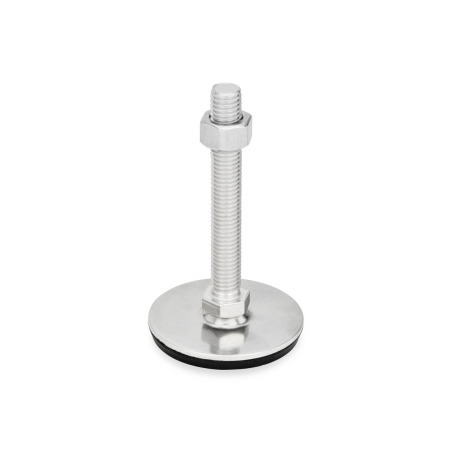

GN 41 Pieds de machine Inox, à goujon fileté ou taraudé en pouces

Pieds de machine GN 41: Inox, à goujon fileté ou taraudé en pouces

Type (base): D3 - Avec sous-couche en caoutchouc, vulcanisé, noir
Version (Goujon/Douille): SK - Avec écrou externe hexagonal externe en bas

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Fiche standard GN 41 Imprimer cette page Caractéristiques du plastique Caractéristiques de l'inox Informations sur la capacité de charge

Description du produit

Les pieds de machine GN 41 sont des composants simples et économiques.

La capacité de charge statique de ces pieds est limitée en raison de la capacité de charge acceptable du goujon (résistance à la traction de 500 N/mm²).
Les valeurs indiquées dans le tableau supposent une charge de compression linéaire, perpendiculaire au pied. Les facteurs de contrainte de flexion et de déformation que l'on trouve souvent dans l'application réelle réduisent la capacité de charge du goujon et doivent être compensés en conséquence.

Pour s'assurer que la taille du pied de mise à niveau soit correcte, divisez le poids de la machine par le nombre de pieds requis. Cela équivaudra au nombre de livres ou à la charge par pied de machine.

Spécifications

Plaque de base, blanc rectifié
Inox AISI 304

Goujon fileté
Inox AISI 303

Écrou
ANSI / ASME B18.2.2
Inox AISI 304

Capuchon en caoutchouc
- clipsé
- noir, Santoprene® (TPE)
  80 ≈ Shore A

Sous-couche en caoutchouc
- vulcanisé
- noir, Perbunan® (NBR)
  70 ±5 Shore A

RoHS

Sur demande

Versions à goujon T/TK, V/VK et W à partir d'une quantité minimale donnée

GN 41 Pieds de machine en pouces en inox, à goujon fileté ou taraudé en pouces schéma

Masquer schéma technique

Options de pièce / Tableau

Type (base)

B0	Sans sous-couche en caoutchouc, avec 2 trous de montage
D0	Sans sous-couche en caoutchouc
D1	Caoutchouc clipsé, noir
D3	Avec sous-couche en caoutchouc, vulcanisé, noir

Version (Goujon/Douille)

S	Sans écrou hexagonal externe en bas
SK	Avec écrou externe hexagonal externe en bas
U	Sans écrou hexagonal interne en haut, réglage par clé plate en bas
UK	Avec écrou hexagonal interne en haut, réglage par clé plate en bas
X	Modèle avec douille six pans creux hexagonale externe filetée

Référence X - Modèle avec douille six pans creux hexagonale externe filetée	Référence S - Sans écrou hexagonal externe en bas	Référence SK - Avec écrou externe hexagonal externe en bas	Référence U - Sans écrou hexagonal interne en haut, réglage par clé plate en bas	Référence UK - Avec écrou hexagonal interne en haut, réglage par clé plate en bas	d₁	d₂	l₁ Version S / SK	Version U / UK	l₇ Version X	d₃	m	h₁

41-40-5/16X18-25-B0-X					1.57	5/16 x 18	-	-	0.98	-	1.18	0.08
	41-40-3/8X16-75-B0-S	41-40-3/8X16-75-B0-SK			1.57	3/8 x 16	2.95	-	-	-	1.18	0.08
	41-40-3/8X16-100-B0-S	41-40-3/8X16-100-B0-SK			1.57	3/8 x 16	3.94	-	-	-	1.18	0.08
	41-40-3/8X16-125-B0-S	41-40-3/8X16-125-B0-SK			1.57	3/8 x 16	4.92	-	-	-	1.18	0.08
	41-40-3/8X16-150-B0-S	41-40-3/8X16-150-B0-SK			1.57	3/8 x 16	5.91	-	-	-	1.18	0.08
41-40-3/8X16-28-B0-X					1.57	3/8 x 16	-	-	1.10	-	1.18	0.08
	41-40-1/2X13-75-B0-S	41-40-1/2X13-75-B0-SK			1.57	1/2 x 13	2.95	-	-	-	1.18	0.08
	41-40-1/2X13-100-B0-S	41-40-1/2X13-100-B0-SK			1.57	1/2 x 13	3.94	-	-	-	1.18	0.08
	41-40-1/2X13-125-B0-S	41-40-1/2X13-125-B0-SK			1.57	1/2 x 13	4.92	-	-	-	1.18	0.08
	41-40-1/2X13-150-B0-S	41-40-1/2X13-150-B0-SK			1.57	1/2 x 13	5.91	-	-	-	1.18	0.08
41-40-1/2X13-31-B0-X					1.57	1/2 x 13	-	-	1.22	-	1.18	0.08
41-50-5/16X18-25-B0-X					1.97	5/16 x 18	-	-	0.98	-	1.50	0.10
	41-50-3/8X16-75-B0-S	41-50-3/8X16-75-B0-SK			1.97	3/8 x 16	2.95	-	-	-	1.50	0.10
	41-50-3/8X16-100-B0-S	41-50-3/8X16-100-B0-SK			1.97	3/8 x 16	3.94	-	-	-	1.50	0.10
	41-50-3/8X16-125-B0-S	41-50-3/8X16-125-B0-SK			1.97	3/8 x 16	4.92	-	-	-	1.50	0.10
	41-50-3/8X16-150-B0-S	41-50-3/8X16-150-B0-SK			1.97	3/8 x 16	5.91	-	-	-	1.50	0.10
41-50-3/8X16-28-B0-X					1.97	3/8 x 16	-	-	1.10	-	1.50	0.10
	41-50-1/2X13-75-B0-S	41-50-1/2X13-75-B0-SK			1.97	1/2 x 13	2.95	-	-	-	1.50	0.10
	41-50-1/2X13-100-B0-S	41-50-1/2X13-100-B0-SK			1.97	1/2 x 13	3.94	-	-	-	1.50	0.10
	41-50-1/2X13-125-B0-S	41-50-1/2X13-125-B0-SK			1.97	1/2 x 13	4.92	-	-	-	1.50	0.10
	41-50-1/2X13-150-B0-S	41-50-1/2X13-150-B0-SK			1.97	1/2 x 13	5.91	-	-	-	1.50	0.10
41-50-1/2X13-32-B0-X					1.97	1/2 x 13	-	-	1.26	-	1.50	0.10
			41-50-5/8X11-75-B0-U	41-50-5/8X11-75-B0-UK	1.97	5/8 x 11	-	2.95	-	-	1.50	0.10
			41-50-5/8X11-100-B0-U	41-50-5/8X11-100-B0-UK	1.97	5/8 x 11	-	3.94	-	-	1.50	0.10
			41-50-5/8X11-125-B0-U	41-50-5/8X11-125-B0-UK	1.97	5/8 x 11	-	4.92	-	-	1.50	0.10
			41-50-5/8X11-150-B0-U	41-50-5/8X11-150-B0-UK	1.97	5/8 x 11	-	5.91	-	-	1.50	0.10
41-50-5/8X11-37-B0-X					1.97	5/8 x 11	-	-	1.46	-	1.50	0.10
41-60-5/16X18-25-B0-X					2.36	5/16 x 18	-	-	0.98	-	1.89	0.10
	41-60-3/8X16-75-B0-S	41-60-3/8X16-75-B0-SK			2.36	3/8 x 16	2.95	-	-	-	1.89	0.10
	41-60-3/8X16-100-B0-S	41-60-3/8X16-100-B0-SK			2.36	3/8 x 16	3.94	-	-	-	1.89	0.10
	41-60-3/8X16-125-B0-S	41-60-3/8X16-125-B0-SK			2.36	3/8 x 16	4.92	-	-	-	1.89	0.10
	41-60-3/8X16-150-B0-S	41-60-3/8X16-150-B0-SK			2.36	3/8 x 16	5.91	-	-	-	1.89	0.10
41-60-3/8X16-28-B0-X					2.36	3/8 x 16	-	-	1.10	-	1.89	0.10
	41-60-1/2X13-75-B0-S	41-60-1/2X13-75-B0-SK			2.36	1/2 x 13	2.95	-	-	-	1.89	0.10
	41-60-1/2X13-100-B0-S	41-60-1/2X13-100-B0-SK			2.36	1/2 x 13	3.94	-	-	-	1.89	0.10
	41-60-1/2X13-125-B0-S	41-60-1/2X13-125-B0-SK			2.36	1/2 x 13	4.92	-	-	-	1.89	0.10
	41-60-1/2X13-150-B0-S	41-60-1/2X13-150-B0-SK			2.36	1/2 x 13	5.91	-	-	-	1.89	0.10
41-60-1/2X13-32-B0-X					2.36	1/2 x 13	-	-	1.26	-	1.89	0.10
			41-60-5/8X11-75-B0-U	41-60-5/8X11-75-B0-UK	2.36	5/8 x 11	-	2.95	-	-	1.89	0.10
			41-60-5/8X11-100-B0-U	41-60-5/8X11-100-B0-UK	2.36	5/8 x 11	-	3.94	-	-	1.89	0.10
			41-60-5/8X11-125-B0-U	41-60-5/8X11-125-B0-UK	2.36	5/8 x 11	-	4.92	-	-	1.89	0.10
			41-60-5/8X11-150-B0-U	41-60-5/8X11-150-B0-UK	2.36	5/8 x 11	-	5.91	-	-	1.89	0.10
41-60-5/8X11-37-B0-X					2.36	5/8 x 11	-	-	1.46	-	1.89	0.10
41-80-5/16X18-26-B0-X					3.15	5/16 x 18	-	-	1.02	-	2.52	0.12
	41-80-3/8X16-75-B0-S	41-80-3/8X16-75-B0-SK			3.15	3/8 x 16	2.95	-	-	-	2.52	0.12
	41-80-3/8X16-100-B0-S	41-80-3/8X16-100-B0-SK			3.15	3/8 x 16	3.94	-	-	-	2.52	0.12
	41-80-3/8X16-125-B0-S	41-80-3/8X16-125-B0-SK			3.15	3/8 x 16	4.92	-	-	-	2.52	0.12
	41-80-3/8X16-150-B0-S	41-80-3/8X16-150-B0-SK			3.15	3/8 x 16	5.91	-	-	-	2.52	0.12
41-80-3/8X16-29-B0-X					3.15	3/8 x 16	-	-	1.14	-	2.52	0.12
	41-80-1/2X13-75-B0-S	41-80-1/2X13-75-B0-SK			3.15	1/2 x 13	2.95	-	-	-	2.52	0.12
	41-80-1/2X13-100-B0-S	41-80-1/2X13-100-B0-SK			3.15	1/2 x 13	3.94	-	-	-	2.52	0.12
	41-80-1/2X13-125-B0-S	41-80-1/2X13-125-B0-SK			3.15	1/2 x 13	4.92	-	-	-	2.52	0.12
	41-80-1/2X13-150-B0-S	41-80-1/2X13-150-B0-SK			3.15	1/2 x 13	5.91	-	-	-	2.52	0.12
41-80-1/2X13-32-B0-X					3.15	1/2 x 13	-	-	1.26	-	2.52	0.12
			41-80-5/8X11-75-B0-U	41-80-5/8X11-75-B0-UK	3.15	5/8 x 11	-	2.95	-	-	2.52	0.12
			41-80-5/8X11-100-B0-U	41-80-5/8X11-100-B0-UK	3.15	5/8 x 11	-	3.94	-	-	2.52	0.12
			41-80-5/8X11-125-B0-U	41-80-5/8X11-125-B0-UK	3.15	5/8 x 11	-	4.92	-	-	2.52	0.12
			41-80-5/8X11-150-B0-U	41-80-5/8X11-150-B0-UK	3.15	5/8 x 11	-	5.91	-	-	2.52	0.12
41-80-5/8X11-38-B0-X					3.15	5/8 x 11	-	-	1.50	-	2.52	0.12
			41-80-3/4X10-100-B0-U	41-80-3/4X10-100-B0-UK	3.15	3/4 x 10	-	3.94	-	-	2.52	0.12
			41-80-3/4X10-125-B0-U	41-80-3/4X10-125-B0-UK	3.15	3/4 x 10	-	4.92	-	-	2.52	0.12
			41-80-3/4X10-150-B0-U	41-80-3/4X10-150-B0-UK	3.15	3/4 x 10	-	5.91	-	-	2.52	0.12
41-80-3/4X10-45-B0-X					3.15	3/4 x 10	-	-	1.77	-	2.52	0.12

Référence X - Modèle avec douille six pans creux hexagonale externe filetée	Référence S - Sans écrou hexagonal externe en bas	Référence SK - Avec écrou externe hexagonal externe en bas	Référence U - Sans écrou hexagonal interne en haut, réglage par clé plate en bas	Référence UK - Avec écrou hexagonal interne en haut, réglage par clé plate en bas	d₁	d₂	l₁ Version S / SK	Version U / UK	l₇ Version X	d₃	m	h₁

41-40-5/16X18-25-D0-X					1.57	5/16 x 18	-	-	0.98	-	1.18	0.08
	41-40-3/8X16-75-D0-S	41-40-3/8X16-75-D0-SK			1.57	3/8 x 16	2.95	-	-	-	1.18	0.08
	41-40-3/8X16-100-D0-S	41-40-3/8X16-100-D0-SK			1.57	3/8 x 16	3.94	-	-	-	1.18	0.08
	41-40-3/8X16-125-D0-S	41-40-3/8X16-125-D0-SK			1.57	3/8 x 16	4.92	-	-	-	1.18	0.08
	41-40-3/8X16-150-D0-S	41-40-3/8X16-150-D0-SK			1.57	3/8 x 16	5.91	-	-	-	1.18	0.08
41-40-3/8X16-28-D0-X					1.57	3/8 x 16	-	-	1.10	-	1.18	0.08
	41-40-1/2X13-75-D0-S	41-40-1/2X13-75-D0-SK			1.57	1/2 x 13	2.95	-	-	-	1.18	0.08
	41-40-1/2X13-100-D0-S	41-40-1/2X13-100-D0-SK			1.57	1/2 x 13	3.94	-	-	-	1.18	0.08
	41-40-1/2X13-125-D0-S	41-40-1/2X13-125-D0-SK			1.57	1/2 x 13	4.92	-	-	-	1.18	0.08
	41-40-1/2X13-150-D0-S	41-40-1/2X13-150-D0-SK			1.57	1/2 x 13	5.91	-	-	-	1.18	0.08
41-40-1/2X13-31-D0-X					1.57	1/2 x 13	-	-	1.22	-	1.18	0.08
			41-40-5/8X11-75-D0-U	41-40-5/8X11-75-D0-UK	1.57*	5/8 x 11	-	2.95	-	-	1.18	0.08
			41-40-5/8X11-100-D0-U	41-40-5/8X11-100-D0-UK	1.57*	5/8 x 11	-	3.94	-	-	1.18	0.08
			41-40-5/8X11-125-D0-U	41-40-5/8X11-125-D0-UK	1.57*	5/8 x 11	-	4.92	-	-	1.18	0.08
			41-40-5/8X11-150-D0-U	41-40-5/8X11-150-D0-UK	1.57*	5/8 x 11	-	5.91	-	-	1.18	0.08
41-40-5/8X11-37-D0-X					1.57*	5/8 x 11	-	-	1.46	-	1.18	0.08
41-50-5/16X18-25-D0-X					1.97	5/16 x 18	-	-	0.98	-	1.50	0.10
	41-50-3/8X16-75-D0-S	41-50-3/8X16-75-D0-SK			1.97	3/8 x 16	2.95	-	-	-	1.50	0.10
	41-50-3/8X16-100-D0-S	41-50-3/8X16-100-D0-SK			1.97	3/8 x 16	3.94	-	-	-	1.50	0.10
	41-50-3/8X16-125-D0-S	41-50-3/8X16-125-D0-SK			1.97	3/8 x 16	4.92	-	-	-	1.50	0.10
	41-50-3/8X16-150-D0-S	41-50-3/8X16-150-D0-SK			1.97	3/8 x 16	5.91	-	-	-	1.50	0.10
41-50-3/8X16-28-D0-X					1.97	3/8 x 16	-	-	1.10	-	1.50	0.10
	41-50-1/2X13-75-D0-S	41-50-1/2X13-75-D0-SK			1.97	1/2 x 13	2.95	-	-	-	1.50	0.10
	41-50-1/2X13-100-D0-S	41-50-1/2X13-100-D0-SK			1.97	1/2 x 13	3.94	-	-	-	1.50	0.10
	41-50-1/2X13-125-D0-S	41-50-1/2X13-125-D0-SK			1.97	1/2 x 13	4.92	-	-	-	1.50	0.10
	41-50-1/2X13-150-D0-S	41-50-1/2X13-150-D0-SK			1.97	1/2 x 13	5.91	-	-	-	1.50	0.10
41-50-1/2X13-32-D0-X					1.97	1/2 x 13	-	-	1.26	-	1.50	0.10
			41-50-5/8X11-75-D0-U	41-50-5/8X11-75-D0-UK	1.97	5/8 x 11	-	2.95	-	-	1.50	0.10
			41-50-5/8X11-100-D0-U	41-50-5/8X11-100-D0-UK	1.97	5/8 x 11	-	3.94	-	-	1.50	0.10
			41-50-5/8X11-125-D0-U	41-50-5/8X11-125-D0-UK	1.97	5/8 x 11	-	4.92	-	-	1.50	0.10
			41-50-5/8X11-150-D0-U	41-50-5/8X11-150-D0-UK	1.97	5/8 x 11	-	5.91	-	-	1.50	0.10
41-50-5/8X11-37-D0-X					1.97	5/8 x 11	-	-	1.46	-	1.50	0.10
41-60-5/16X18-25-D0-X					2.36	5/16 x 18	-	-	0.98	-	1.89	0.10
	41-60-3/8X16-75-D0-S	41-60-3/8X16-75-D0-SK			2.36	3/8 x 16	2.95	-	-	-	1.89	0.10
	41-60-3/8X16-100-D0-S	41-60-3/8X16-100-D0-SK			2.36	3/8 x 16	3.94	-	-	-	1.89	0.10
	41-60-3/8X16-125-D0-S	41-60-3/8X16-125-D0-SK			2.36	3/8 x 16	4.92	-	-	-	1.89	0.10
	41-60-3/8X16-150-D0-S	41-60-3/8X16-150-D0-SK			2.36	3/8 x 16	5.91	-	-	-	1.89	0.10
41-60-3/8X16-28-D0-X					2.36	3/8 x 16	-	-	1.10	-	1.89	0.10
	41-60-1/2X13-75-D0-S	41-60-1/2X13-75-D0-SK			2.36	1/2 x 13	2.95	-	-	-	1.89	0.10
	41-60-1/2X13-100-D0-S	41-60-1/2X13-100-D0-SK			2.36	1/2 x 13	3.94	-	-	-	1.89	0.10
	41-60-1/2X13-125-D0-S	41-60-1/2X13-125-D0-SK			2.36	1/2 x 13	4.92	-	-	-	1.89	0.10
	41-60-1/2X13-150-D0-S	41-60-1/2X13-150-D0-SK			2.36	1/2 x 13	5.91	-	-	-	1.89	0.10
41-60-1/2X13-32-D0-X					2.36	1/2 x 13	-	-	1.26	-	1.89	0.10
			41-60-5/8X11-75-D0-U	41-60-5/8X11-75-D0-UK	2.36	5/8 x 11	-	2.95	-	-	1.89	0.10
			41-60-5/8X11-100-D0-U	41-60-5/8X11-100-D0-UK	2.36	5/8 x 11	-	3.94	-	-	1.89	0.10
			41-60-5/8X11-125-D0-U	41-60-5/8X11-125-D0-UK	2.36	5/8 x 11	-	4.92	-	-	1.89	0.10
			41-60-5/8X11-150-D0-U	41-60-5/8X11-150-D0-UK	2.36	5/8 x 11	-	5.91	-	-	1.89	0.10
41-60-5/8X11-37-D0-X					2.36	5/8 x 11	-	-	1.46	-	1.89	0.10
41-80-5/16X18-26-D0-X					3.15	5/16 x 18	-	-	1.02	-	2.52	0.12
	41-80-3/8X16-75-D0-S	41-80-3/8X16-75-D0-SK			3.15	3/8 x 16	2.95	-	-	-	2.52	0.12
	41-80-3/8X16-100-D0-S	41-80-3/8X16-100-D0-SK			3.15	3/8 x 16	3.94	-	-	-	2.52	0.12
	41-80-3/8X16-125-D0-S	41-80-3/8X16-125-D0-SK			3.15	3/8 x 16	4.92	-	-	-	2.52	0.12
	41-80-3/8X16-150-D0-S	41-80-3/8X16-150-D0-SK			3.15	3/8 x 16	5.91	-	-	-	2.52	0.12
41-80-3/8X16-29-D0-X					3.15	3/8 x 16	-	-	1.14	-	2.52	0.12
	41-80-1/2X13-75-D0-S	41-80-1/2X13-75-D0-SK			3.15	1/2 x 13	2.95	-	-	-	2.52	0.12
	41-80-1/2X13-100-D0-S	41-80-1/2X13-100-D0-SK			3.15	1/2 x 13	3.94	-	-	-	2.52	0.12
	41-80-1/2X13-125-D0-S	41-80-1/2X13-125-D0-SK			3.15	1/2 x 13	4.92	-	-	-	2.52	0.12
	41-80-1/2X13-150-D0-S	41-80-1/2X13-150-D0-SK			3.15	1/2 x 13	5.91	-	-	-	2.52	0.12
41-80-1/2X13-32-D0-X					3.15	1/2 x 13	-	-	1.26	-	2.52	0.12
			41-80-5/8X11-75-D0-U	41-80-5/8X11-75-D0-UK	3.15	5/8 x 11	-	2.95	-	-	2.52	0.12
			41-80-5/8X11-100-D0-U	41-80-5/8X11-100-D0-UK	3.15	5/8 x 11	-	3.94	-	-	2.52	0.12
			41-80-5/8X11-125-D0-U	41-80-5/8X11-125-D0-UK	3.15	5/8 x 11	-	4.92	-	-	2.52	0.12
			41-80-5/8X11-150-D0-U	41-80-5/8X11-150-D0-UK	3.15	5/8 x 11	-	5.91	-	-	2.52	0.12
41-80-5/8X11-38-D0-X					3.15	5/8 x 11	-	-	1.50	-	2.52	0.12
			41-80-3/4X10-100-D0-U	41-80-3/4X10-100-D0-UK	3.15	3/4 x 10	-	3.94	-	-	2.52	0.12
			41-80-3/4X10-125-D0-U	41-80-3/4X10-125-D0-UK	3.15	3/4 x 10	-	4.92	-	-	2.52	0.12
			41-80-3/4X10-150-D0-U	41-80-3/4X10-150-D0-UK	3.15	3/4 x 10	-	5.91	-	-	2.52	0.12
41-80-3/4X10-45-D0-X					3.15	3/4 x 10	-	-	1.77	-	2.52	0.12

Référence X - Modèle avec douille six pans creux hexagonale externe filetée	Référence S - Sans écrou hexagonal externe en bas	Référence SK - Avec écrou externe hexagonal externe en bas	Référence U - Sans écrou hexagonal interne en haut, réglage par clé plate en bas	Référence UK - Avec écrou hexagonal interne en haut, réglage par clé plate en bas	d₁	d₂	l₁ Version S / SK	Version U / UK	l₇ Version X	d₃	m	h₁

41-40-5/16X18-25-D1-X					1.57	5/16 x 18	-	-	0.98	-	1.18	0.08
	41-40-3/8X16-75-D1-S	41-40-3/8X16-75-D1-SK			1.57	3/8 x 16	2.95	-	-	-	1.18	0.08
	41-40-3/8X16-100-D1-S	41-40-3/8X16-100-D1-SK			1.57	3/8 x 16	3.94	-	-	-	1.18	0.08
	41-40-3/8X16-125-D1-S	41-40-3/8X16-125-D1-SK			1.57	3/8 x 16	4.92	-	-	-	1.18	0.08
	41-40-3/8X16-150-D1-S	41-40-3/8X16-150-D1-SK			1.57	3/8 x 16	5.91	-	-	-	1.18	0.08
41-40-3/8X16-28-D1-X					1.57	3/8 x 16	-	-	1.10	-	1.18	0.08
	41-40-1/2X13-75-D1-S	41-40-1/2X13-75-D1-SK			1.57	1/2 x 13	2.95	-	-	-	1.18	0.08
	41-40-1/2X13-100-D1-S	41-40-1/2X13-100-D1-SK			1.57	1/2 x 13	3.94	-	-	-	1.18	0.08
	41-40-1/2X13-125-D1-S	41-40-1/2X13-125-D1-SK			1.57	1/2 x 13	4.92	-	-	-	1.18	0.08
	41-40-1/2X13-150-D1-S	41-40-1/2X13-150-D1-SK			1.57	1/2 x 13	5.91	-	-	-	1.18	0.08
41-40-1/2X13-31-D1-X					1.57	1/2 x 13	-	-	1.22	-	1.18	0.08
			41-40-5/8X11-75-D1-U	41-40-5/8X11-75-D1-UK	1.57*	5/8 x 11	-	2.95	-	-	1.18	0.08
			41-40-5/8X11-100-D1-U	41-40-5/8X11-100-D1-UK	1.57*	5/8 x 11	-	3.94	-	-	1.18	0.08
			41-40-5/8X11-125-D1-U	41-40-5/8X11-125-D1-UK	1.57*	5/8 x 11	-	4.92	-	-	1.18	0.08
			41-40-5/8X11-150-D1-U	41-40-5/8X11-150-D1-UK	1.57*	5/8 x 11	-	5.91	-	-	1.18	0.08
41-40-5/8X11-37-D1-X					1.57*	5/8 x 11	-	-	1.46	-	1.18	0.08
41-50-5/16X18-25-D1-X					1.97	5/16 x 18	-	-	0.98	-	1.50	0.10
	41-50-3/8X16-75-D1-S	41-50-3/8X16-75-D1-SK			1.97	3/8 x 16	2.95	-	-	-	1.50	0.10
	41-50-3/8X16-100-D1-S	41-50-3/8X16-100-D1-SK			1.97	3/8 x 16	3.94	-	-	-	1.50	0.10
	41-50-3/8X16-125-D1-S	41-50-3/8X16-125-D1-SK			1.97	3/8 x 16	4.92	-	-	-	1.50	0.10
	41-50-3/8X16-150-D1-S	41-50-3/8X16-150-D1-SK			1.97	3/8 x 16	5.91	-	-	-	1.50	0.10
41-50-3/8X16-28-D1-X					1.97	3/8 x 16	-	-	1.10	-	1.50	0.10
	41-50-1/2X13-75-D1-S	41-50-1/2X13-75-D1-SK			1.97	1/2 x 13	2.95	-	-	-	1.50	0.10
	41-50-1/2X13-100-D1-S	41-50-1/2X13-100-D1-SK			1.97	1/2 x 13	3.94	-	-	-	1.50	0.10
	41-50-1/2X13-125-D1-S	41-50-1/2X13-125-D1-SK			1.97	1/2 x 13	4.92	-	-	-	1.50	0.10
	41-50-1/2X13-150-D1-S	41-50-1/2X13-150-D1-SK			1.97	1/2 x 13	5.91	-	-	-	1.50	0.10
41-50-1/2X13-32-D1-X					1.97	1/2 x 13	-	-	1.26	-	1.50	0.10
			41-50-5/8X11-75-D1-U	41-50-5/8X11-75-D1-UK	1.97	5/8 x 11	-	2.95	-	-	1.50	0.10
			41-50-5/8X11-100-D1-U	41-50-5/8X11-100-D1-UK	1.97	5/8 x 11	-	3.94	-	-	1.50	0.10
			41-50-5/8X11-125-D1-U	41-50-5/8X11-125-D1-UK	1.97	5/8 x 11	-	4.92	-	-	1.50	0.10
			41-50-5/8X11-150-D1-U	41-50-5/8X11-150-D1-UK	1.97	5/8 x 11	-	5.91	-	-	1.50	0.10
41-50-5/8X11-37-D1-X					1.97	5/8 x 11	-	-	1.46	-	1.50	0.10
41-60-5/16X18-25-D1-X					2.36	5/16 x 18	-	-	0.98	-	1.89	0.10
	41-60-3/8X16-75-D1-S	41-60-3/8X16-75-D1-SK			2.36	3/8 x 16	2.95	-	-	-	1.89	0.10
	41-60-3/8X16-100-D1-S	41-60-3/8X16-100-D1-SK			2.36	3/8 x 16	3.94	-	-	-	1.89	0.10
	41-60-3/8X16-125-D1-S	41-60-3/8X16-125-D1-SK			2.36	3/8 x 16	4.92	-	-	-	1.89	0.10
	41-60-3/8X16-150-D1-S	41-60-3/8X16-150-D1-SK			2.36	3/8 x 16	5.91	-	-	-	1.89	0.10
41-60-3/8X16-28-D1-X					2.36	3/8 x 16	-	-	1.10	-	1.89	0.10
	41-60-1/2X13-75-D1-S	41-60-1/2X13-75-D1-SK			2.36	1/2 x 13	2.95	-	-	-	1.89	0.10
	41-60-1/2X13-100-D1-S	41-60-1/2X13-100-D1-SK			2.36	1/2 x 13	3.94	-	-	-	1.89	0.10
	41-60-1/2X13-125-D1-S	41-60-1/2X13-125-D1-SK			2.36	1/2 x 13	4.92	-	-	-	1.89	0.10
	41-60-1/2X13-150-D1-S	41-60-1/2X13-150-D1-SK			2.36	1/2 x 13	5.91	-	-	-	1.89	0.10
41-60-1/2X13-32-D1-X					2.36	1/2 x 13	-	-	1.26	-	1.89	0.10
			41-60-5/8X11-75-D1-U	41-60-5/8X11-75-D1-UK	2.36	5/8 x 11	-	2.95	-	-	1.89	0.10
			41-60-5/8X11-100-D1-U	41-60-5/8X11-100-D1-UK	2.36	5/8 x 11	-	3.94	-	-	1.89	0.10
			41-60-5/8X11-125-D1-U	41-60-5/8X11-125-D1-UK	2.36	5/8 x 11	-	4.92	-	-	1.89	0.10
			41-60-5/8X11-150-D1-U	41-60-5/8X11-150-D1-UK	2.36	5/8 x 11	-	5.91	-	-	1.89	0.10
41-60-5/8X11-37-D1-X					2.36	5/8 x 11	-	-	1.46	-	1.89	0.10
41-80-5/16X18-26-D1-X					3.15	5/16 x 18	-	-	1.02	-	2.52	0.12
	41-80-3/8X16-75-D1-S	41-80-3/8X16-75-D1-SK			3.15	3/8 x 16	2.95	-	-	-	2.52	0.12
	41-80-3/8X16-100-D1-S	41-80-3/8X16-100-D1-SK			3.15	3/8 x 16	3.94	-	-	-	2.52	0.12
	41-80-3/8X16-125-D1-S	41-80-3/8X16-125-D1-SK			3.15	3/8 x 16	4.92	-	-	-	2.52	0.12
	41-80-3/8X16-150-D1-S	41-80-3/8X16-150-D1-SK			3.15	3/8 x 16	5.91	-	-	-	2.52	0.12
41-80-3/8X16-29-D1-X					3.15	3/8 x 16	-	-	1.14	-	2.52	0.12
	41-80-1/2X13-75-D1-S	41-80-1/2X13-75-D1-SK			3.15	1/2 x 13	2.95	-	-	-	2.52	0.12
	41-80-1/2X13-100-D1-S	41-80-1/2X13-100-D1-SK			3.15	1/2 x 13	3.94	-	-	-	2.52	0.12
	41-80-1/2X13-125-D1-S	41-80-1/2X13-125-D1-SK			3.15	1/2 x 13	4.92	-	-	-	2.52	0.12
	41-80-1/2X13-150-D1-S	41-80-1/2X13-150-D1-SK			3.15	1/2 x 13	5.91	-	-	-	2.52	0.12
41-80-1/2X13-32-D1-X					3.15	1/2 x 13	-	-	1.26	-	2.52	0.12
			41-80-5/8X11-75-D1-U	41-80-5/8X11-75-D1-UK	3.15	5/8 x 11	-	2.95	-	-	2.52	0.12
			41-80-5/8X11-100-D1-U	41-80-5/8X11-100-D1-UK	3.15	5/8 x 11	-	3.94	-	-	2.52	0.12
			41-80-5/8X11-125-D1-U	41-80-5/8X11-125-D1-UK	3.15	5/8 x 11	-	4.92	-	-	2.52	0.12
			41-80-5/8X11-150-D1-U	41-80-5/8X11-150-D1-UK	3.15	5/8 x 11	-	5.91	-	-	2.52	0.12
41-80-5/8X11-38-D1-X					3.15	5/8 x 11	-	-	1.50	-	2.52	0.12
			41-80-3/4X10-100-D1-U	41-80-3/4X10-100-D1-UK	3.15	3/4 x 10	-	3.94	-	-	2.52	0.12
			41-80-3/4X10-125-D1-U	41-80-3/4X10-125-D1-UK	3.15	3/4 x 10	-	4.92	-	-	2.52	0.12
			41-80-3/4X10-150-D1-U	41-80-3/4X10-150-D1-UK	3.15	3/4 x 10	-	5.91	-	-	2.52	0.12
41-80-3/4X10-45-D1-X					3.15	3/4 x 10	-	-	1.77	-	2.52	0.12

Référence X - Modèle avec douille six pans creux hexagonale externe filetée	Référence S - Sans écrou hexagonal externe en bas	Référence SK - Avec écrou externe hexagonal externe en bas	Référence U - Sans écrou hexagonal interne en haut, réglage par clé plate en bas	Référence UK - Avec écrou hexagonal interne en haut, réglage par clé plate en bas	d₁	d₂	l₁ Version S / SK	Version U / UK	l₇ Version X	d₃	m	h₁

41-40-5/16X18-25-D3-X					1.57	5/16 x 18	-	-	0.98	-	1.18	0.08
	41-40-3/8X16-75-D3-S	41-40-3/8X16-75-D3-SK			1.57	3/8 x 16	2.95	-	-	-	1.18	0.08
	41-40-3/8X16-100-D3-S	41-40-3/8X16-100-D3-SK			1.57	3/8 x 16	3.94	-	-	-	1.18	0.08
	41-40-3/8X16-125-D3-S	41-40-3/8X16-125-D3-SK			1.57	3/8 x 16	4.92	-	-	-	1.18	0.08
	41-40-3/8X16-150-D3-S	41-40-3/8X16-150-D3-SK			1.57	3/8 x 16	5.91	-	-	-	1.18	0.08
41-40-3/8X16-28-D3-X					1.57	3/8 x 16	-	-	1.10	-	1.18	0.08
	41-40-1/2X13-75-D3-S	41-40-1/2X13-75-D3-SK			1.57	1/2 x 13	2.95	-	-	-	1.18	0.08
	41-40-1/2X13-100-D3-S	41-40-1/2X13-100-D3-SK			1.57	1/2 x 13	3.94	-	-	-	1.18	0.08
	41-40-1/2X13-125-D3-S	41-40-1/2X13-125-D3-SK			1.57	1/2 x 13	4.92	-	-	-	1.18	0.08
	41-40-1/2X13-150-D3-S	41-40-1/2X13-150-D3-SK			1.57	1/2 x 13	5.91	-	-	-	1.18	0.08
41-40-1/2X13-31-D3-X					1.57	1/2 x 13	-	-	1.22	-	1.18	0.08
			41-40-5/8X11-75-D3-U	41-40-5/8X11-75-D3-UK	1.57*	5/8 x 11	-	2.95	-	-	1.18	0.08
			41-40-5/8X11-100-D3-U	41-40-5/8X11-100-D3-UK	1.57*	5/8 x 11	-	3.94	-	-	1.18	0.08
			41-40-5/8X11-125-D3-U	41-40-5/8X11-125-D3-UK	1.57*	5/8 x 11	-	4.92	-	-	1.18	0.08
			41-40-5/8X11-150-D3-U	41-40-5/8X11-150-D3-UK	1.57*	5/8 x 11	-	5.91	-	-	1.18	0.08
41-40-5/8X11-37-D3-X					1.57*	5/8 x 11	-	-	1.46	-	1.18	0.08
41-50-5/16X18-25-D3-X					1.97	5/16 x 18	-	-	0.98	-	1.50	0.10
	41-50-3/8X16-75-D3-S	41-50-3/8X16-75-D3-SK			1.97	3/8 x 16	2.95	-	-	-	1.50	0.10
	41-50-3/8X16-100-D3-S	41-50-3/8X16-100-D3-SK			1.97	3/8 x 16	3.94	-	-	-	1.50	0.10
	41-50-3/8X16-125-D3-S	41-50-3/8X16-125-D3-SK			1.97	3/8 x 16	4.92	-	-	-	1.50	0.10
	41-50-3/8X16-150-D3-S	41-50-3/8X16-150-D3-SK			1.97	3/8 x 16	5.91	-	-	-	1.50	0.10
41-50-3/8X16-28-D3-X					1.97	3/8 x 16	-	-	1.10	-	1.50	0.10
	41-50-1/2X13-75-D3-S	41-50-1/2X13-75-D3-SK			1.97	1/2 x 13	2.95	-	-	-	1.50	0.10
	41-50-1/2X13-100-D3-S	41-50-1/2X13-100-D3-SK			1.97	1/2 x 13	3.94	-	-	-	1.50	0.10
	41-50-1/2X13-125-D3-S	41-50-1/2X13-125-D3-SK			1.97	1/2 x 13	4.92	-	-	-	1.50	0.10
	41-50-1/2X13-150-D3-S	41-50-1/2X13-150-D3-SK			1.97	1/2 x 13	5.91	-	-	-	1.50	0.10
41-50-1/2X13-32-D3-X					1.97	1/2 x 13	-	-	1.26	-	1.50	0.10
			41-50-5/8X11-75-D3-U	41-50-5/8X11-75-D3-UK	1.97	5/8 x 11	-	2.95	-	-	1.50	0.10
			41-50-5/8X11-100-D3-U	41-50-5/8X11-100-D3-UK	1.97	5/8 x 11	-	3.94	-	-	1.50	0.10
			41-50-5/8X11-125-D3-U	41-50-5/8X11-125-D3-UK	1.97	5/8 x 11	-	4.92	-	-	1.50	0.10
			41-50-5/8X11-150-D3-U	41-50-5/8X11-150-D3-UK	1.97	5/8 x 11	-	5.91	-	-	1.50	0.10
41-50-5/8X11-37-D3-X					1.97	5/8 x 11	-	-	1.46	-	1.50	0.10
41-60-5/16X18-25-D3-X					2.36	5/16 x 18	-	-	0.98	-	1.89	0.10
	41-60-3/8X16-75-D3-S	41-60-3/8X16-75-D3-SK			2.36	3/8 x 16	2.95	-	-	-	1.89	0.10
	41-60-3/8X16-100-D3-S	41-60-3/8X16-100-D3-SK			2.36	3/8 x 16	3.94	-	-	-	1.89	0.10
	41-60-3/8X16-125-D3-S	41-60-3/8X16-125-D3-SK			2.36	3/8 x 16	4.92	-	-	-	1.89	0.10
	41-60-3/8X16-150-D3-S	41-60-3/8X16-150-D3-SK			2.36	3/8 x 16	5.91	-	-	-	1.89	0.10
41-60-3/8X16-28-D3-X					2.36	3/8 x 16	-	-	1.10	-	1.89	0.10
	41-60-1/2X13-75-D3-S	41-60-1/2X13-75-D3-SK			2.36	1/2 x 13	2.95	-	-	-	1.89	0.10
	41-60-1/2X13-100-D3-S	41-60-1/2X13-100-D3-SK			2.36	1/2 x 13	3.94	-	-	-	1.89	0.10
	41-60-1/2X13-125-D3-S	41-60-1/2X13-125-D3-SK			2.36	1/2 x 13	4.92	-	-	-	1.89	0.10
	41-60-1/2X13-150-D3-S	41-60-1/2X13-150-D3-SK			2.36	1/2 x 13	5.91	-	-	-	1.89	0.10
41-60-1/2X13-32-D3-X					2.36	1/2 x 13	-	-	1.26	-	1.89	0.10
			41-60-5/8X11-75-D3-U	41-60-5/8X11-75-D3-UK	2.36	5/8 x 11	-	2.95	-	-	1.89	0.10
			41-60-5/8X11-100-D3-U	41-60-5/8X11-100-D3-UK	2.36	5/8 x 11	-	3.94	-	-	1.89	0.10
			41-60-5/8X11-125-D3-U	41-60-5/8X11-125-D3-UK	2.36	5/8 x 11	-	4.92	-	-	1.89	0.10
			41-60-5/8X11-150-D3-U	41-60-5/8X11-150-D3-UK	2.36	5/8 x 11	-	5.91	-	-	1.89	0.10
41-60-5/8X11-37-D3-X					2.36	5/8 x 11	-	-	1.46	-	1.89	0.10
41-80-5/16X18-26-D3-X					3.15	5/16 x 18	-	-	1.02	-	2.52	0.12
	41-80-3/8X16-75-D3-S	41-80-3/8X16-75-D3-SK			3.15	3/8 x 16	2.95	-	-	-	2.52	0.12
	41-80-3/8X16-100-D3-S	41-80-3/8X16-100-D3-SK			3.15	3/8 x 16	3.94	-	-	-	2.52	0.12
	41-80-3/8X16-125-D3-S	41-80-3/8X16-125-D3-SK			3.15	3/8 x 16	4.92	-	-	-	2.52	0.12
	41-80-3/8X16-150-D3-S	41-80-3/8X16-150-D3-SK			3.15	3/8 x 16	5.91	-	-	-	2.52	0.12
41-80-3/8X16-29-D3-X					3.15	3/8 x 16	-	-	1.14	-	2.52	0.12
	41-80-1/2X13-75-D3-S	41-80-1/2X13-75-D3-SK			3.15	1/2 x 13	2.95	-	-	-	2.52	0.12
	41-80-1/2X13-100-D3-S	41-80-1/2X13-100-D3-SK			3.15	1/2 x 13	3.94	-	-	-	2.52	0.12
	41-80-1/2X13-125-D3-S	41-80-1/2X13-125-D3-SK			3.15	1/2 x 13	4.92	-	-	-	2.52	0.12
	41-80-1/2X13-150-D3-S	41-80-1/2X13-150-D3-SK			3.15	1/2 x 13	5.91	-	-	-	2.52	0.12
41-80-1/2X13-32-D3-X					3.15	1/2 x 13	-	-	1.26	-	2.52	0.12
			41-80-5/8X11-75-D3-U	41-80-5/8X11-75-D3-UK	3.15	5/8 x 11	-	2.95	-	-	2.52	0.12
			41-80-5/8X11-100-D3-U	41-80-5/8X11-100-D3-UK	3.15	5/8 x 11	-	3.94	-	-	2.52	0.12
			41-80-5/8X11-125-D3-U	41-80-5/8X11-125-D3-UK	3.15	5/8 x 11	-	4.92	-	-	2.52	0.12
			41-80-5/8X11-150-D3-U	41-80-5/8X11-150-D3-UK	3.15	5/8 x 11	-	5.91	-	-	2.52	0.12
41-80-5/8X11-38-D3-X					3.15	5/8 x 11	-	-	1.50	-	2.52	0.12
			41-80-3/4X10-100-D3-U	41-80-3/4X10-100-D3-UK	3.15	3/4 x 10	-	3.94	-	-	2.52	0.12
			41-80-3/4X10-125-D3-U	41-80-3/4X10-125-D3-UK	3.15	3/4 x 10	-	4.92	-	-	2.52	0.12
			41-80-3/4X10-150-D3-U	41-80-3/4X10-150-D3-UK	3.15	3/4 x 10	-	5.91	-	-	2.52	0.12
41-80-3/4X10-45-D3-X					3.15	3/4 x 10	-	-	1.77	-	2.52	0.12

Afficher / Masquer colonnes

Pouces

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂	l₁ Version S / SK				Version U / UK				l₇ Version X	d₃	m	h₁

1.57	5/16 x 18	-	-	-	-	-	-	-	-	0.98	0.21	1.18	0.08
1.57	3/8 x 16	2.95	3.94	4.92	5.91	-	-	-	-	1.10	0.21	1.18	0.08
1.57	1/2 x 13	2.95	3.94	4.92	5.91	-	-	-	-	1.22	0.21	1.18	0.08
1.57*	5/8 x 11	-	-	-	-	2.95	3.94	4.92	5.91	1.46	0.21	1.18	0.08
1.97	5/16 x 18	-	-	-	-	-	-	-	-	0.98	0.26	1.50	0.10
1.97	3/8 x 16	2.95	3.94	4.92	5.91	-	-	-	-	1.10	0.26	1.50	0.10
1.97	1/2 x 13	2.95	3.94	4.92	5.91	-	-	-	-	1.26	0.26	1.50	0.10
1.97	5/8 x 11	-	-	-	-	2.95	3.94	4.92	5.91	1.46	0.26	1.50	0.10
2.36	5/16 x 18	-	-	-	-	-	-	-	-	0.98	0.26	1.89	0.10
2.36	3/8 x 16	2.95	3.94	4.92	5.91	-	-	-	-	1.10	0.26	1.89	0.10
2.36	1/2 x 13	2.95	3.94	4.92	5.91	-	-	-	-	1.26	0.26	1.89	0.10
2.36	5/8 x 11	-	-	-	-	2.95	3.94	4.92	5.91	1.46	0.26	1.89	0.10
3.15	5/16 x 18	-	-	-	-	-	-	-	-	1.02	0.33	2.52	0.12
3.15	3/8 x 16	2.95	3.94	4.92	5.91	-	-	-	-	1.14	0.33	2.52	0.12
3.15	1/2 x 13	2.95	3.94	4.92	5.91	-	-	-	-	1.26	0.33	2.52	0.12
3.15	5/8 x 11	-	-	-	-	2.95	3.94	4.92	5.91	1.50	0.33	2.52	0.12
3.15	3/4 x 10	-	-	-	-	3.94	4.92	5.91	-	1.77	0.33	2.52	0.12

Afficher / Masquer colonnes

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂	h₃	h₄	h₆	s	A/F₁ (pouces)	A/F₂ (pouces)	A/F₃ (pouces)	A/F₇ (pouces)	t

1.57	5/16 x 18	-	-	0.14	0.06	-	-	-	1/2	0.31
1.57	3/8 x 16	0.43	-	0.14	0.06	11/16	-	-	1/2	0.39
1.57	1/2 x 13	0.43	-	0.14	0.06	11/16	-	-	5/8	0.47
1.57	5/8 x 11	-	0.67	0.14	0.06	-	1/2	5/16	7/8	0.63
1.97	5/16 x 18	-	-	0.16	0.08	-	-	-	1/2	0.31
1.97	3/8 x 16	0.43	-	0.16	0.08	11/16	-	-	1/2	0.39
1.97	1/2 x 13	0.43	-	0.16	0.08	11/16	-	-	5/8	0.47
1.97	5/8 x 11	-	0.67	0.16	0.08	-	1/2	5/16	7/8	0.63
2.36	5/16 x 18	-	-	0.18	0.08	-	-	-	1/2	0.31
2.36	3/8 x 16	0.43	-	0.18	0.08	11/16	-	-	1/2	0.39
2.36	1/2 x 13	0.43	-	0.18	0.08	11/16	-	-	5/8	0.47
2.36	5/8 x 11	-	0.67	0.18	0.08	-	1/2	5/16	7/8	0.63
3.15	5/16 x 18	-	-	0.20	0.08	-	-	-	1/2	0.31
3.15	3/8 x 16	0.47	-	0.20	0.08	11/16	-	-	1/2	0.39
3.15	1/2 x 13	0.47	-	0.20	0.08	11/16	-	-	5/8	0.47
3.15	5/8 x 11	-	0.71	0.20	0.08	-	1/2	5/16	7/8	0.63
3.15	3/4 x 10	-	0.75	0.20	0.08	-	9/16	7/16	1	0.79

Afficher / Masquer colonnes

Dimensions en: Pouces (remplacer par Métrique)

d₁	d₂	Charge statique Version S / SK	Charge statique Version U / UK	Charge statique Version X

1.57	5/16 x 18	1798 lbf (8 kN)	-	1798 lbf (8 kN)
1.57	3/8 x 16	2698 lbf (12 kN)	-	2698 lbf (12 kN)
1.57	1/2 x 13	2698 lbf (12 kN)	-	2698 lbf (12 kN)
1.57	5/8 x 11	-	2698 lbf (12 kN)	2698 lbf (12 kN)
1.97	5/16 x 18	1798 lbf (8 kN)	-	1798 lbf (8 kN)
1.97	3/8 x 16	3147 lbf (14 kN)	-	3147 lbf (14 kN)
1.97	1/2 x 13	3147 lbf (14 kN)	-	3147 lbf (14 kN)
1.97	5/8 x 11	-	3147 lbf (14 kN)	3147 lbf (14 kN)
2.36	5/16 x 18	1798 lbf (8 kN)	-	1798 lbf (8 kN)
2.36	3/8 x 16	3147 lbf (14 kN)	-	3147 lbf (14 kN)
2.36	1/2 x 13	3597 lbf (16 kN)	-	3597 lbf (16 kN)
2.36	5/8 x 11	-	3597 lbf (16 kN)	3597 lbf (16 kN)
3.15	5/16 x 18	1798 lbf (8 kN)	-	1798 lbf (8 kN)
3.15	3/8 x 16	3147 lbf (14 kN)	-	3147 lbf (14 kN)
3.15	1/2 x 13	4496 lbf (20 kN)	-	4496 lbf (20 kN)
3.15	5/8 x 11	-	4496 lbf (20 kN)	4496 lbf (20 kN)
3.15	3/4 x 10	-	4496 lbf (20 kN)	4496 lbf (20 kN)

* Non disponible pour le type B0

Configuration et prix

Pièce sélectionnée

Référence

Prix

Appel / courriel pour demander prix et disponibilité

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

No price breaks available.

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.351 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Données CAD

Autres formats de données

À propos des téléchargements CAO

Besoin d’aide?

Notre équipe de service est disponible du lundi au vendredi de 8 h 00 à 5 h 30, heure de l'est: 800-397-6993

Demandes spéciales | Contactez votre équipe commerciale

JW Winco-Service

Demande de rappel

Manuel de JW Winco

Votre contact

GN 41 Pieds de machine Inox, à goujon fileté ou taraudé en pouces

Famille de produits en acier inoxydable

Description du produit

Spécifications

Sur demande

Options de pièce / Tableau

Type (base)

Version (Goujon/Douille)

Type (base): B0 - Sans sous-couche en caoutchouc, avec 2 trous de montage

Type (base): D0 - Sans sous-couche en caoutchouc

Type (base): D1 - Caoutchouc clipsé, noir

Type (base): D3 - Avec sous-couche en caoutchouc, vulcanisé, noir

Type (base): B0 - Sans sous-couche en caoutchouc, avec 2 trous de montage

Type (base): D0 - Sans sous-couche en caoutchouc

Type (base): D1 - Caoutchouc clipsé, noir

Type (base): D3 - Avec sous-couche en caoutchouc, vulcanisé, noir

Type (base): B0 - Sans sous-couche en caoutchouc, avec 2 trous de montage

Type (base): D0 - Sans sous-couche en caoutchouc

Type (base): D1 - Caoutchouc clipsé, noir

Type (base): D3 - Avec sous-couche en caoutchouc, vulcanisé, noir

Pouces

Configuration et prix

Pièce sélectionnée

Données CAD

Données CAD

Connexion

Téléchargement rapide

Besoin d’aide?

Ceci pourrait également vous intéresser...

Votre contact

JW Winco-Service
