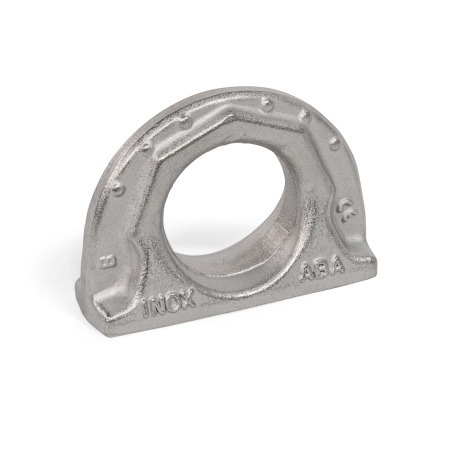

GN 589.5 Points de levage soudables Inox, à souder

inox

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

  • résistance à la corrosion
  • ajustement précis
  • écologique
Afficher tous les produits en inox
Fiche standard GN 589.5 Imprimer cette page Notice d'utilisation GN 589 / GN 589.5

Description du produit

Les points de levage soudables GN 589 sont indiqués pour leurs petites dimensions. Ils offrent une résistance dynamique et statique élevée et peuvent être chargés dans n'importe quel sens avec une sécurité autorisée (facteur de sécurité 4).

Les valeurs nominales de capacité de charge indiquées dans le tableau correspondent aux conditions de charge les plus défavorables et sont également clairement indiquées sur le point de levage.

Les points de levage sont 100 % résistants électromagnétiques testés sur EN 1677, et sont conformes à la directive 2006 / 42 / EG sur la construction mécanique.

Spécifications

Inox German Material No. 1.4462

  • Forged
  • 100 % electro magnetic tensile tested to EN 1677
  • Passivated by pickling

RoHS

GN 589.5 Points de levage soudables en inox schéma
Masquer schéma technique
GN 589.5 Points de levage soudables en inox schéma

Options de pièce / Tableau
Afficher / Masquer colonnes

Métrique

Dimensions en: Pouces (remplacer par Métrique)
bdh1h2k1k2Charge
nominale
(tonnes métriques)		Force d'arrimage
max. autoriséeen daN (LC)
2.761.261.501.970.470.870.81600
3.941.381.632.240.631.181.63200
5.391.972.323.150.911.612.75400

Configuration et prix
Largeur b
Largeur b

Capacité de charge
33892310-4725-440c-ade0-e63a12902418
Afficher / Masquer colonnes
bF1
max. in t		F2
max. in t
700.83
1001.65
1372.77.5

Échéance de mise au rebut / Durée de vie / Consignes de sécurité
94b57924-eae1-4bb0-aee5-d0ea85de62d8

  1. l'usure du point d'ancrage peut être contrôlée à l'aide des marques d'usure. Si ces marques coïncident avec le contour extérieur ou le contour de l'alésage, la fin de vie du point d'ancrage est atteinte, ce qui est également appelé maturité de dépose.
  1. Si le point d'ancrage est déformé ou présente des dommages ou des fissures, son utilisation ultérieure n'est plus sûre et doit donc être évitée.

Dans les deux cas, le point d'ancrage doit être remplacé.

Fixation / instructions de soudage
15cc4b37-e5f4-49c2-b423-990e856c5e29
Afficher / Masquer colonnes
ba
Taille du cordon de soudure
703
1004
1376
1727
2288

Le soudage doit être effectué par un soudeur agréé conformément à la norme EN 287-1.
Les valeurs de charge spécifiées sont valables pour une température de fonctionnement comprise entre -40 °F à +392 °F (-40 °C à +200 °C). Des capacités de charge sous des températures plus élevées sont fournies sur demande.

D'autres informations et instructions importantes sont disponibles dans le mode d'emploi. Il est inclus avec le produit et peut être téléchargé au format PDF dans la section téléchargement.

Pièce sélectionnée

Total (net)
Can$307.83
Disponible sous 1 - 2 semaines
Créer une liste de projets
Enregistrer dans les Favoris
Recommander un produit

Veuillez saisir le code indiqué dans l’illustration.

Notez nos réductions en fonction des quantités commandées (dollars canadiens).
MinMaxPrice
14Can$307.83
59Can$282.18
1024Can$256.53
≥ 25Can$230.88
Prop 65: Non conforme
AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov
RoHS: Conforme
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).
Poids: 0.440 lbs
Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Données CAD

Autres formats de données

Téléchargement rapide

Pour télécharger les données CAD sans créer de compte, veuillez indiquer votre adresse électronique. Maximum de 3 téléchargements CAD par jour, sauf si vous créez un compte.

Veuillez saisir le code indiqué dans l’illustration.

Tutoriel de téléchargement CAO À propos des téléchargements CAO

Besoin d’aide?

Notre équipe de service est disponible du lundi au vendredi de 8 h 00 à 5 h 30, heure de l'est: 800-397-6993

Demandes spéciales | Contactez votre équipe commerciale

GN 589.5-70GN 589.5-100GN 589.5-137
