GN 457 Supports d'absorption des vibrations / chocs Caoutchouc, de type cylindrique, avec composants en inox, avec surface d'arrêt concave

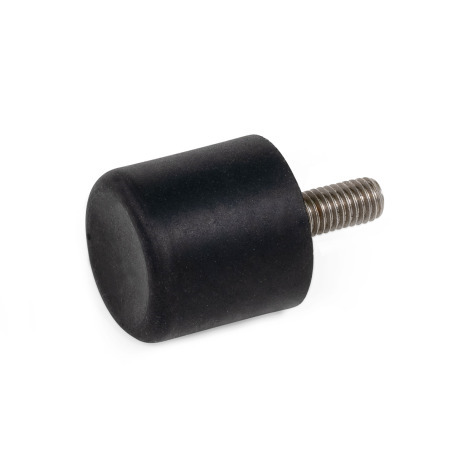

Supports d'absorption des vibrations / chocs GN 457: Caoutchouc, de type cylindrique, avec composants en inox, avec surface d'arrêt concave
Type: S - Avec goujon fileté
inox

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

  • résistance à la corrosion
  • ajustement précis
  • écologique
Afficher tous les produits en inox
Instructions techniques tampons / tampons en caoutchouc Resilient Chracteristics GN 357 / GN 457 Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

Les supports d'absorption des vibrations / chocs GN 457 sont utilisés comme butées de fin de course.

Ils absorbent l'énergie d'impact en cas de collision, préservent les équipements des dommages dus aux fortes vibrations et atténuent les effets de rebond. Ils atténuent également le bruit et les vibrations préjudiciables.

La forme concave côté impact est particulièrement adaptée aux surfaces irrégulières.

Spécifications

Caoutchouc
Caoutchouc naturel (NR), noir

  • Vulcanisé jusqu'aux plaque de recouvrement
  • Température de fonctionnement
    -40 °F à 176 °F (-40 °C à +80 °C)
  • Dureté Shore A ±5
    Moyen55

Plaque de recouvrement / Douille filetées / Goujon filetés
Inox AISI 304

RoHS

GN 457 Supports d'absorption des vibrations / chocs en caoutchouc, de type cylindrique, avec composants en inox, avec surface d'arrêt concave schéma
Masquer schéma technique
GN 457 Supports d'absorption des vibrations / chocs en caoutchouc, de type cylindrique, avec composants en inox, avec surface d'arrêt concave schéma

Options de pièce / Tableau

Type

EAvec trou taraudé
SAvec goujon fileté
Afficher / Masquer colonnes

Métrique

d1hd2Longueur lst
0.590.55M 40.390.060.16
0.790.93M 60.710.080.24
0.980.73M 60.710.080.24
1.181.12M 80.790.080.31
1.571.10M 80.910.080.31
1.971.10M 101.100.080.39
2.761.69M 101.100.120.39
2.951.46M 121.460.120.47
3.941.97M 161.610.120.63

Configuration et prix
Diamètre extérieur d1
Hauteur h
Filetage d2
Type


Dureté

Diamètre extérieur d1
Hauteur h
Filetage d2
Type


Dureté

Instructions techniques
f59a341a-6f8d-44f7-a416-38eb26fd88ff

Les plots antivibratoires et les tampons en caoutchouc absorbent mieux les efforts de compression. Bien que pouvant être en partie absorbées, les contraintes de tension, de cisaillement, de flexion et de torsion ont un impact négatif sur la durée de vie. Les valeurs indiquées dans la feuille de normes ou la section technique concernant la capacité de charge sont indicatives et non contraignantes. Tout dépassement de ces valeurs peut entraîner une diminution de la durée de vie de la pièce ou une défaillance immédiate de celle-ci.

Les exemples proposés illustrent les modifications pouvant être effectuées pour transformer des conditions de charge défavorables en configurations favorables en cas de forces de compression.

Le vieillissement et les conditions environnementales (rayons UV, intempéries, hydrocarbures et produits chimiques) peuvent réduire la durée de vie des éléments en élastomère. Un positionnement assorti d'une protection appropriée permet de prolonger la durée de vie.

Exemples de construction

Défavorable

Favorable
6ecd5af9-5685-4032-8177-f30409240f71 bc2813b2-50ab-43c8-8d8a-d0da38016199
2da6de17-7f53-4871-9a11-f9da6716a45b c432a895-d14c-4d00-b726-a700e0244629

Pièce sélectionnée

Total (net)
Can$4.79
  • Délai de livraison 5-7 jours: 17 pièces
  • Appeler pour connaître le délai de livraison >17 pièces
Créer une liste de projets
Enregistrer dans les Favoris
Recommander un produit
Notez nos réductions en fonction des quantités commandées (dollars canadiens).
MinMaxPrice
149Can$4.79
5099Can$4.39
100249Can$3.99
≥ 250Can$3.59
Prop 65: Non conforme
AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov
RoHS: Conforme
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).
Poids: 0.011 lbs
Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Données CAD

Autres formats de données

Téléchargement rapide

Pour télécharger les données CAD sans créer de compte, veuillez indiquer votre adresse électronique. Maximum de 3 téléchargements CAD par jour, sauf si vous créez un compte.

Tutoriel de téléchargement CAO À propos des téléchargements CAO
