Supports d'absorption des vibrations / chocs en silicone GN 256

Couleur: BL - Bleu, RAL 5002

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Conforme à la FDA

Instructions techniques tampons / tampons en caoutchouc Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

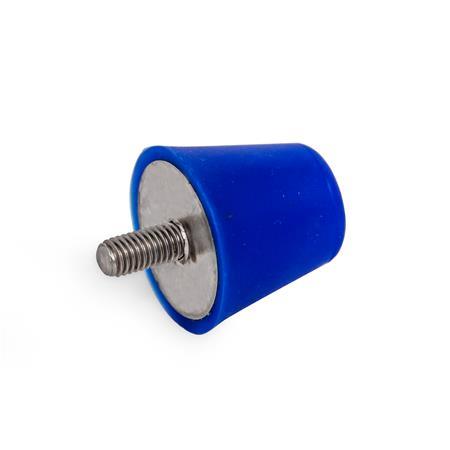

Les supports d'absorption des vibrations / chocs en silicone GN 256, également appelés supports d'absorption des chocs, supports d'absorption des vibrations, supports antivibratoires, bobines de vibration ou butoirs en caoutchouc, sont fréquemment utilisés comme butées de fin de course, par ex. pour les convoyeurs.

Le caoutchouc de silicone utilisé résiste au vieillissement et possède une plage de température de fonctionnement accrue. Grâce à la pureté de leur matériau, ils peuvent être utilisés dans l'industrie alimentaire et médicale.

Ils absorbent la majeure partie de l'énergie cinétique accumulée lors des impacts. Ils agissent comme des amortisseurs et préviennent les chocs et les rebonds dommageables. Ils agissent également comme des amortisseurs sonores.

Ces supports sont également utilisés comme éléments de réglage et pieds de machine.

Spécifications

Caoutchouc
Caoutchouc Perbunan® (NBR) (MVQ)

Matériau conforme à la FDA
Gris, RAL 7040GR
Bleu, RAL 5002BL
Vulcanisé jusqu'à la plaque de recouvrement
Température de fonctionnement
-22 °F à +392 °F (-30 °C à +200 °C)
Dureté Shore A ±5
Moyen55

Plaque de recouvrement / Goujons filetés
Inox AISI 304

RoHS

Sur demande

Autres couleurs
Versions avec dureté Shore A ±5
- Souple40*
- Dur70*

Votre contact

Vous recherchez un partenaire Winco à proximité?

Référence GR	Référence BL	d₁	d₂	Longueur l	d₃	h	s	Dureté du ressort ≈ Dureté 55	Charge max. Dureté 55	Déflexion max. ≈ en mm Dureté 55


256-19-10X24-10-55-GR	256-19-10X24-10-55-BL	0.75	10 x 24	0.39	0.47	0.63	0.08	360 lbf/in (63 N/mm)	56.20 lbf (250 N)	0.16
256-19-10X24-19-55-GR	256-19-10X24-19-55-BL	0.75	10 x 24	0.75	0.47	0.63	0.08	360 lbf/in (63 N/mm)	56.20 lbf (250 N)	0.16
256-25-1/4X20-13-55-GR	256-25-1/4X20-13-55-BL	0.98	1/4 x 20	0.51	0.65	0.81	0.08	514 lbf/in (90 N/mm)	103 lbf (460 N)	0.20
256-25-1/4X20-25-55-GR	256-25-1/4X20-25-55-BL	0.98	1/4 x 20	0.98	0.65	0.81	0.08	514 lbf/in (90 N/mm)	103 lbf (460 N)	0.20
256-32-5/16X18-16-55-GR	256-32-5/16X18-16-55-BL	1.26	5/16 x 18	0.63	0.83	1.02	0.08	668 lbf/in (117 N/mm)	171 lbf (760 N)	0.26
256-32-5/16X18-32-55-GR	256-32-5/16X18-32-55-BL	1.26	5/16 x 18	1.26	0.83	1.02	0.08	668 lbf/in (117 N/mm)	171 lbf (760 N)	0.26
256-38-5/16X18-16-55-GR	256-38-5/16X18-16-55-BL	1.50	5/16 x 18	0.63	0.96	1.26	0.08	617 lbf/in (108 N/mm)	193 lbf (860 N)	0.31
256-38-5/16X18-32-55-GR	256-38-5/16X18-32-55-BL	1.50	5/16 x 18	1.26	0.96	1.26	0.08	617 lbf/in (108 N/mm)	193 lbf (860 N)	0.31
256-50-3/8X16-16-55-GR	256-50-3/8X16-16-55-BL	1.97	3/8 x 16	0.63	1.26	1.69	0.08	845 lbf/in (148 N/mm)	355 lbf (1580 N)	0.42
256-50-3/8X16-32-55-GR	256-50-3/8X16-32-55-BL	1.97	3/8 x 16	1.26	1.26	1.69	0.08	845 lbf/in (148 N/mm)	355 lbf (1580 N)	0.42
256-19-M5-6-55-GR	256-19-M5-6-55-BL	0.75	M 5	0.24	0.47	0.63	0.08	360 lbf/in (63 N/mm)	56.20 lbf (250 N)	0.16
256-19-M5-10-55-GR	256-19-M5-10-55-BL	0.75	M 5	0.39	0.47	0.63	0.08	360 lbf/in (63 N/mm)	56.20 lbf (250 N)	0.16
256-19-M5-20-55-GR	256-19-M5-20-55-BL	0.75	M 5	0.79	0.47	0.63	0.08	360 lbf/in (63 N/mm)	56.20 lbf (250 N)	0.16
256-25-M6-8-55-GR	256-25-M6-8-55-BL	0.98	M 6	0.31	0.65	0.81	0.08	514 lbf/in (90 N/mm)	103 lbf (460 N)	0.20
256-25-M6-12-55-GR	256-25-M6-12-55-BL	0.98	M 6	0.47	0.65	0.81	0.08	514 lbf/in (90 N/mm)	103 lbf (460 N)	0.20
256-25-M6-25-55-GR	256-25-M6-25-55-BL	0.98	M 6	0.98	0.65	0.81	0.08	514 lbf/in (90 N/mm)	103 lbf (460 N)	0.20
256-32-M8-10-55-GR	256-32-M8-10-55-BL	1.26	M 8	0.39	0.83	1.02	0.08	668 lbf/in (117 N/mm)	171 lbf (760 N)	0.26
256-32-M8-16-55-GR	256-32-M8-16-55-BL	1.26	M 8	0.63	0.83	1.02	0.08	668 lbf/in (117 N/mm)	171 lbf (760 N)	0.26
256-32-M8-30-55-GR	256-32-M8-30-55-BL	1.26	M 8	1.18	0.83	1.02	0.08	668 lbf/in (117 N/mm)	171 lbf (760 N)	0.26
256-38-M8-10-55-GR	256-38-M8-10-55-BL	1.50	M 8	0.39	0.96	1.26	0.08	617 lbf/in (108 N/mm)	193 lbf (860 N)	0.31
256-38-M8-16-55-GR	256-38-M8-16-55-BL	1.50	M 8	0.63	0.96	1.26	0.08	617 lbf/in (108 N/mm)	193 lbf (860 N)	0.31
256-38-M8-30-55-GR	256-38-M8-30-55-BL	1.50	M 8	1.18	0.96	1.26	0.08	617 lbf/in (108 N/mm)	193 lbf (860 N)	0.31
256-50-M10-12-55-GR	256-50-M10-12-55-BL	1.97	M 10	0.47	1.26	1.69	0.08	845 lbf/in (148 N/mm)	355 lbf (1580 N)	0.42
256-50-M10-20-55-GR	256-50-M10-20-55-BL	1.97	M 10	0.79	1.26	1.69	0.08	845 lbf/in (148 N/mm)	355 lbf (1580 N)	0.42
256-50-M10-40-55-GR	256-50-M10-40-55-BL	1.97	M 10	1.57	1.26	1.69	0.08	845 lbf/in (148 N/mm)	355 lbf (1580 N)	0.42

d₁	d₂	Longueur l	d₃	h	s	Dureté du ressort ≈ Dureté 55	Charge max. Dureté 55	Déflexion max. ≈ en mm Dureté 55

0.75	10 x 24	0.39	0.75	0.47	0.63	0.08	360 lbf/in (63 N/mm)	56.20 lbf (250 N)	0.16
0.98	1/4 x 20	0.51	0.98	0.65	0.81	0.08	514 lbf/in (90 N/mm)	103 lbf (460 N)	0.20
1.26	5/16 x 18	0.63	1.26	0.83	1.02	0.08	668 lbf/in (117 N/mm)	171 lbf (760 N)	0.26
1.50	5/16 x 18	0.63	1.26	0.96	1.26	0.08	617 lbf/in (108 N/mm)	193 lbf (860 N)	0.31
1.97	3/8 x 16	0.63	1.26	1.26	1.69	0.08	845 lbf/in (148 N/mm)	355 lbf (1580 N)	0.42

d₁	d₂	Longueur l	d₃	h	s	Dureté du ressort ≈ Dureté 55	Charge max. Dureté 55	Déflexion max. ≈ en mm Dureté 55

0.75	M 5	0.24	0.39	0.79	0.47	0.63	0.08	360 lbf/in (63 N/mm)	56.20 lbf (250 N)	0.16
0.98	M 6	0.31	0.47	0.98	0.65	0.81	0.08	514 lbf/in (90 N/mm)	103 lbf (460 N)	0.20
1.26	M 8	0.39	0.63	1.18	0.83	1.02	0.08	668 lbf/in (117 N/mm)	171 lbf (760 N)	0.26
1.50	M 8	0.39	0.63	1.18	0.96	1.26	0.08	617 lbf/in (108 N/mm)	193 lbf (860 N)	0.31
1.97	M 10	0.47	0.79	1.57	1.26	1.69	0.08	845 lbf/in (148 N/mm)	355 lbf (1580 N)	0.42
