Pieds de machine GN 20

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Famille de produits de conception hygiénique

Les pièces standard de la gamme de produits de « conception hygiénique » sont signalées par l'icône HD. Elles associent une grande qualité des surfaces, une certaine liberté dans les espaces morts, des surfaces extérieures non arrondies et des zones de boulonnage étanches. Un concept d'étanchéité basé sur des calculs FEM garantit une pression de contact fiable après l'installation.

convient pour une utilisation dans des zones sensibles sur le plan hygiénique
rapides et faciles à nettoyer
pas d'espaces morts grâce à des joints fonctionnels
certifiés conformes aux directives EHEDG

Afficher les produits de conception hygiénique

Conforme à la FDA

Operating Instruction GN 20, Type AV / BV Gamme de produits de conception hygiénique Caractéristiques du plastique Caractéristiques de l'inox Informations sur la conception hygiénique

Description du produit

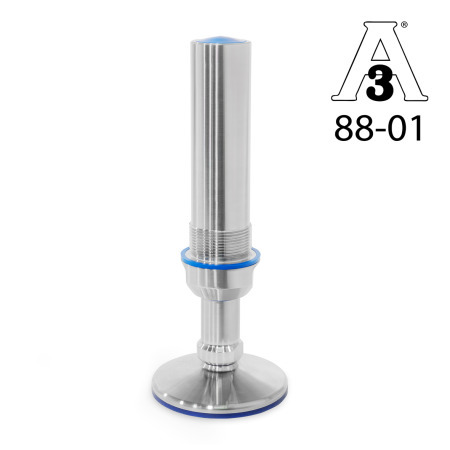

Les pieds de machine GN 20 avec plage étendue de réglage et trous d’assemblage sont adaptés à une utilisation dans des environnements hygiéniques.

Le joint inférieur protège la zone sous la plaque du pied contre l'introduction de saletés. Le pied doit, à cet effet, être enfoncé par le poids de la machine. Le joint d'étanchéité situé au-dessus du manchon de réglage permet une fixation sans espaces morts. Grâce au joint racleur ou à bille, les composants mobiles sont étanches à l'environnement.

La finition de haute qualité empêche l'adhérence de la saleté et facilite le nettoyage.

Les valeurs répertoriées dans le tableau des capacités de charge statique font référence à une charge purement verticale par rapport au pied de machine. Dans des conditions de fonctionnement normales, des charges de flexion ou des charges angulaires sont relativement courantes et entraînent une réduction des capacités de charge qui doit être prise en considération.

Spécifications

Broche / Manchon réglable / Plaque de base
Inox AISI 304
Tourné

Joints

Matériau conforme à la FDA
Bleu
Anneau d'étanchéité
NBR, dureté de 70 ±5 Shore A
Balai
TPU, dureté 95 ±5 Shore A
Anneau d'étanchéité
HNBR, dureté de 85 ±5 Shore A
Joint inférieur
Silicone, dureté de 85 ±5 Shore A

Capuchon de protection
TPU, dureté 95 ±5 Shore A

Matériau conforme à la FDA
Bleu

RoHS

Accessoire

GN 7600 Anneaux d'étanchéité (Conception hygiénique)
GN 7607 Balais
GN 3113 Clés mixtes

Votre contact

Vous recherchez un partenaire Winco à proximité?

Référence	d₁	d₂	l₁	d₃	d₄	l₂	l₃ Plage réglable	l₄	A/F1	A/F2	Charge statique (voir informations)

20-60-D20-133-AV	2.36	D 20	5.24	M 33 x 2	1.65	4.39	2.76	0.85	0.8661	1.42	6744 lbf (30 kN)
20-60-D20-173-AV	2.36	D 20	6.81	M 33 x 2	1.65	4.39	2.76	0.85	0.8661	1.42	6744 lbf (30 kN)
20-60-D20-213-AV	2.36	D 20	8.39	M 33 x 2	1.65	4.39	2.76	0.85	0.8661	1.42	6744 lbf (30 kN)
20-80-D20-133-AV	3.15	D 20	5.24	M 33 x 2	1.65	4.39	2.76	0.85	0.8661	1.42	10566 lbf (47 kN)
20-80-D20-173-AV	3.15	D 20	6.81	M 33 x 2	1.65	4.39	2.76	0.85	0.8661	1.42	10566 lbf (47 kN)
20-80-D20-213-AV	3.15	D 20	8.39	M 33 x 2	1.65	4.39	2.76	0.85	0.8661	1.42	10566 lbf (47 kN)
20-80-D28-170-AV	3.15	D 28	6.69	M 44 x 2	2.20	5.87	3.94	0.85	1.1811	1.81	15062 lbf (67 kN)
20-80-D28-220-AV	3.15	D 28	8.66	M 44 x 2	2.20	5.87	3.94	0.85	1.1811	1.81	15062 lbf (67 kN)
20-80-D28-270-AV	3.15	D 28	10.63	M 44 x 2	2.20	5.87	3.94	0.85	1.1811	1.81	15062 lbf (67 kN)
20-100-D20-133-AV	3.94	D 20	5.24	M 33 x 2	1.65	4.39	2.76	0.85	0.8661	1.42	10566 lbf (47 kN)
20-100-D20-173-AV	3.94	D 20	6.81	M 33 x 2	1.65	4.39	2.76	0.85	0.8661	1.42	10566 lbf (47 kN)
20-100-D20-213-AV	3.94	D 20	8.39	M 33 x 2	1.65	4.39	2.76	0.85	0.8661	1.42	10566 lbf (47 kN)
20-100-D28-170-AV	3.94	D 28	6.69	M 44 x 2	2.20	5.87	3.94	0.85	1.1811	1.81	15062 lbf (67 kN)
20-100-D28-220-AV	3.94	D 28	8.66	M 44 x 2	2.20	5.87	3.94	0.85	1.1811	1.81	15062 lbf (67 kN)
20-100-D28-270-AV	3.94	D 28	10.63	M 44 x 2	2.20	5.87	3.94	0.85	1.1811	1.81	15062 lbf (67 kN)
20-120-D28-170-AV	4.72	D 28	6.69	M 44 x 2	2.20	5.87	3.94	0.85	1.1811	1.81	15062 lbf (67 kN)
20-120-D28-220-AV	4.72	D 28	8.66	M 44 x 2	2.20	5.87	3.94	0.85	1.1811	1.81	15062 lbf (67 kN)
20-120-D28-270-AV	4.72	D 28	10.63	M 44 x 2	2.20	5.87	3.94	0.85	1.1811	1.81	15062 lbf (67 kN)

d₁	d₂	l₁	d₃	d₄	l₂	l₃ Plage réglable	l₄	A/F1	A/F2	Charge statique (voir informations)

2.36	D 20	5.24	6.81	8.39	M 33 x 2	1.65	4.39	2.76	0.85	0.8661	1.42	6744 lbf (30 kN)
3.15	D 20	5.24	6.81	8.39	M 33 x 2	1.65	4.39	2.76	0.85	0.8661	1.42	10566 lbf (47 kN)
3.15	D 28	6.69	8.66	10.63	M 44 x 2	2.20	5.87	3.94	0.85	1.1811	1.81	15062 lbf (67 kN)
3.94	D 20	5.24	6.81	8.39	M 33 x 2	1.65	4.39	2.76	0.85	0.8661	1.42	10566 lbf (47 kN)
3.94	D 28	6.69	8.66	10.63	M 44 x 2	2.20	5.87	3.94	0.85	1.1811	1.81	15062 lbf (67 kN)
4.72	D 28	6.69	8.66	10.63	M 44 x 2	2.20	5.87	3.94	0.85	1.1811	1.81	15062 lbf (67 kN)
