WN 300.2 Manettes indexables Plastique, type goujon fileté, avec composants en acier zingué

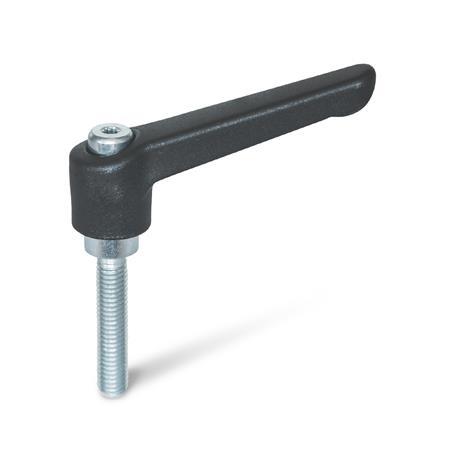

Manettes indexables WN 300.2: Plastique, type goujon fileté, avec composants en acier zingué

Couleur: SW - Noir, RAL 9005, finition texturée

Description du produit

Fabriquées aux États-Unis, les manettes indexables WN 300.2 sont le fruit d'une conception industrielle moderne : thermoplastique renforcé de fibre de verre avec insert en inox moulé.

Toutes ces manettes se sont révélées idéales là où des pièces doivent être serrées dans un espace confiné ou dans une position de manette particulière. L'insert est relié à la manette par des dentelures qui peuvent être facilement libérées.

En tirant la manette vers le haut, les dentelures sont libérées, ce qui permet de la faire pivoter dans la position de serrage idéale. Lorsque la manette est relâchée, les dentelures se réenclenchent automatiquement.

Spécifications

Corps de manette
PlastiqueKT, Thermoplastique nylon

Renforcé de fibre de verre
Avec insert en inox moulé
Température de fonctionnement
jusqu'à 230 °F (110 °C)
Couleur
- Noir, RAL 9005, finition texturéeSW
- Orange, RAL 2004, finition texturéeOS
- Gris, RAL 7035, finition texturéeGS

Goujon fileté / vis de retenue
Acier, zingué, finition passivée bleue

RoHS

Sur demande

Couleurs, longueurs de goujon et filetages spéciaux

WN 300.2 Manettes indexables en plastique, type goujon fileté, avec composants en acier zingué schéma

Masquer schéma technique

Options de pièce / Tableau

Référence SW	Référence OS	Référence GS	l₁	d₁	l₂	d₃	d₄	h₁	h₂	h₃	h₄ Course


300.2-KT-30-M4-12-SW	300.2-KT-30-M4-12-OS	300.2-KT-30-M4-12-GS	1.18	M 4	0.47	0.39	0.57	0.96	0.16	1.20	0.14
300.2-KT-30-M4-16-SW	300.2-KT-30-M4-16-OS	300.2-KT-30-M4-16-GS	1.18	M 4	0.63	0.39	0.57	0.96	0.16	1.20	0.14
300.2-KT-30-M4-20-SW	300.2-KT-30-M4-20-OS	300.2-KT-30-M4-20-GS	1.18	M 4	0.79	0.39	0.57	0.96	0.16	1.20	0.14
300.2-KT-30-M4-25-SW	300.2-KT-30-M4-25-OS	300.2-KT-30-M4-25-GS	1.18	M 4	0.98	0.39	0.57	0.96	0.16	1.20	0.14
300.2-KT-30-M4-32-SW	300.2-KT-30-M4-32-OS	300.2-KT-30-M4-32-GS	1.18	M 4	1.26	0.39	0.57	0.96	0.16	1.20	0.14
300.2-KT-30-M5-12-SW	300.2-KT-30-M5-12-OS	300.2-KT-30-M5-12-GS	1.18	M 5	0.47	0.39	0.57	0.96	0.16	1.20	0.14
300.2-KT-30-M5-16-SW	300.2-KT-30-M5-16-OS	300.2-KT-30-M5-16-GS	1.18	M 5	0.63	0.39	0.57	0.96	0.16	1.20	0.14
300.2-KT-30-M5-20-SW	300.2-KT-30-M5-20-OS	300.2-KT-30-M5-20-GS	1.18	M 5	0.79	0.39	0.57	0.96	0.16	1.20	0.14
300.2-KT-30-M5-25-SW	300.2-KT-30-M5-25-OS	300.2-KT-30-M5-25-GS	1.18	M 5	0.98	0.39	0.57	0.96	0.16	1.20	0.14
300.2-KT-30-M5-32-SW	300.2-KT-30-M5-32-OS	300.2-KT-30-M5-32-GS	1.18	M 5	1.26	0.39	0.57	0.96	0.16	1.20	0.14
300.2-KT-30-M5-40-SW	300.2-KT-30-M5-40-OS	300.2-KT-30-M5-40-GS	1.18	M 5	1.57	0.39	0.57	0.96	0.16	1.20	0.14
300.2-KT-30-M5-50-SW	300.2-KT-30-M5-50-OS	300.2-KT-30-M5-50-GS	1.18	M 5	1.97	0.39	0.57	0.96	0.16	1.20	0.14
300.2-KT-30-M6-12-SW	300.2-KT-30-M6-12-OS	300.2-KT-30-M6-12-GS	1.18	M 6	0.47	0.39	0.57	0.96	0.16	1.20	0.14
300.2-KT-30-M6-16-SW	300.2-KT-30-M6-16-OS	300.2-KT-30-M6-16-GS	1.18	M 6	0.63	0.39	0.57	0.96	0.16	1.20	0.14
300.2-KT-30-M6-20-SW	300.2-KT-30-M6-20-OS	300.2-KT-30-M6-20-GS	1.18	M 6	0.79	0.39	0.57	0.96	0.16	1.20	0.14
300.2-KT-30-M6-25-SW	300.2-KT-30-M6-25-OS	300.2-KT-30-M6-25-GS	1.18	M 6	0.98	0.39	0.57	0.96	0.16	1.20	0.14
300.2-KT-30-M6-32-SW	300.2-KT-30-M6-32-OS	300.2-KT-30-M6-32-GS	1.18	M 6	1.26	0.39	0.57	0.96	0.16	1.20	0.14
300.2-KT-30-M6-40-SW	300.2-KT-30-M6-40-OS	300.2-KT-30-M6-40-GS	1.18	M 6	1.57	0.39	0.57	0.96	0.16	1.20	0.14
300.2-KT-30-M6-50-SW	300.2-KT-30-M6-50-OS	300.2-KT-30-M6-50-GS	1.18	M 6	1.97	0.39	0.57	0.96	0.16	1.20	0.14
300.2-KT-45-M4-12-SW	300.2-KT-45-M4-12-OS	300.2-KT-45-M4-12-GS	1.77	M 4	0.47	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-M4-16-SW	300.2-KT-45-M4-16-OS	300.2-KT-45-M4-16-GS	1.77	M 4	0.63	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-M4-20-SW	300.2-KT-45-M4-20-OS	300.2-KT-45-M4-20-GS	1.77	M 4	0.79	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-M4-25-SW	300.2-KT-45-M4-25-OS	300.2-KT-45-M4-25-GS	1.77	M 4	0.98	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-M4-32-SW	300.2-KT-45-M4-32-OS	300.2-KT-45-M4-32-GS	1.77	M 4	1.26	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-M5-12-SW	300.2-KT-45-M5-12-OS	300.2-KT-45-M5-12-GS	1.77	M 5	0.47	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-M5-16-SW	300.2-KT-45-M5-16-OS	300.2-KT-45-M5-16-GS	1.77	M 5	0.63	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-M5-20-SW	300.2-KT-45-M5-20-OS	300.2-KT-45-M5-20-GS	1.77	M 5	0.79	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-M5-25-SW	300.2-KT-45-M5-25-OS	300.2-KT-45-M5-25-GS	1.77	M 5	0.98	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-M5-32-SW	300.2-KT-45-M5-32-OS	300.2-KT-45-M5-32-GS	1.77	M 5	1.26	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-M5-40-SW	300.2-KT-45-M5-40-OS	300.2-KT-45-M5-40-GS	1.77	M 5	1.57	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-M5-50-SW	300.2-KT-45-M5-50-OS	300.2-KT-45-M5-50-GS	1.77	M 5	1.97	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-M6-12-SW	300.2-KT-45-M6-12-OS	300.2-KT-45-M6-12-GS	1.77	M 6	0.47	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-M6-16-SW	300.2-KT-45-M6-16-OS	300.2-KT-45-M6-16-GS	1.77	M 6	0.63	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-M6-20-SW	300.2-KT-45-M6-20-OS	300.2-KT-45-M6-20-GS	1.77	M 6	0.79	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-M6-25-SW	300.2-KT-45-M6-25-OS	300.2-KT-45-M6-25-GS	1.77	M 6	0.98	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-M6-32-SW	300.2-KT-45-M6-32-OS	300.2-KT-45-M6-32-GS	1.77	M 6	1.26	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-M6-40-SW	300.2-KT-45-M6-40-OS	300.2-KT-45-M6-40-GS	1.77	M 6	1.57	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-M6-50-SW	300.2-KT-45-M6-50-OS	300.2-KT-45-M6-50-GS	1.77	M 6	1.97	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-63-M6-16-SW	300.2-KT-63-M6-16-OS	300.2-KT-63-M6-16-GS	2.48	M 6	0.63	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-63-M6-20-SW	300.2-KT-63-M6-20-OS	300.2-KT-63-M6-20-GS	2.48	M 6	0.79	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-63-M6-25-SW	300.2-KT-63-M6-25-OS	300.2-KT-63-M6-25-GS	2.48	M 6	0.98	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-63-M6-32-SW	300.2-KT-63-M6-32-OS	300.2-KT-63-M6-32-GS	2.48	M 6	1.26	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-63-M6-40-SW	300.2-KT-63-M6-40-OS	300.2-KT-63-M6-40-GS	2.48	M 6	1.57	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-63-M6-50-SW	300.2-KT-63-M6-50-OS	300.2-KT-63-M6-50-GS	2.48	M 6	1.97	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-63-M6-63-SW	300.2-KT-63-M6-63-OS	300.2-KT-63-M6-63-GS	2.48	M 6	2.48	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-63-M8-16-SW	300.2-KT-63-M8-16-OS	300.2-KT-63-M8-16-GS	2.48	M 8	0.63	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-63-M8-20-SW	300.2-KT-63-M8-20-OS	300.2-KT-63-M8-20-GS	2.48	M 8	0.79	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-63-M8-25-SW	300.2-KT-63-M8-25-OS	300.2-KT-63-M8-25-GS	2.48	M 8	0.98	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-63-M8-32-SW	300.2-KT-63-M8-32-OS	300.2-KT-63-M8-32-GS	2.48	M 8	1.26	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-63-M8-40-SW	300.2-KT-63-M8-40-OS	300.2-KT-63-M8-40-GS	2.48	M 8	1.57	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-63-M8-50-SW	300.2-KT-63-M8-50-OS	300.2-KT-63-M8-50-GS	2.48	M 8	1.97	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-63-M8-63-SW	300.2-KT-63-M8-63-OS	300.2-KT-63-M8-63-GS	2.48	M 8	2.48	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-78-M8-20-SW	300.2-KT-78-M8-20-OS	300.2-KT-78-M8-20-GS	3.07	M 8	0.79	0.63	0.87	1.42	0.31	2.17	0.16
300.2-KT-78-M10-20-SW	300.2-KT-78-M10-20-OS	300.2-KT-78-M10-20-GS	3.07	M 10	0.79	0.63	0.87	1.42	0.31	2.17	0.16
300.2-KT-78-M8-25-SW	300.2-KT-78-M8-25-OS	300.2-KT-78-M8-25-GS	3.07	M 8	0.98	0.63	0.87	1.42	0.31	2.17	0.16
300.2-KT-78-M10-25-SW	300.2-KT-78-M10-25-OS	300.2-KT-78-M10-25-GS	3.07	M 10	0.98	0.63	0.87	1.42	0.31	2.17	0.16
300.2-KT-78-M8-32-SW	300.2-KT-78-M8-32-OS	300.2-KT-78-M8-32-GS	3.07	M 8	1.26	0.63	0.87	1.42	0.31	2.17	0.16
300.2-KT-78-M10-32-SW	300.2-KT-78-M10-32-OS	300.2-KT-78-M10-32-GS	3.07	M 10	1.26	0.63	0.87	1.42	0.31	2.17	0.16
300.2-KT-78-M8-40-SW	300.2-KT-78-M8-40-OS	300.2-KT-78-M8-40-GS	3.07	M 8	1.57	0.63	0.87	1.42	0.31	2.17	0.16
300.2-KT-78-M10-40-SW	300.2-KT-78-M10-40-OS	300.2-KT-78-M10-40-GS	3.07	M 10	1.57	0.63	0.87	1.42	0.31	2.17	0.16
300.2-KT-78-M8-50-SW	300.2-KT-78-M8-50-OS	300.2-KT-78-M8-50-GS	3.07	M 8	1.97	0.63	0.87	1.42	0.31	2.17	0.16
300.2-KT-78-M10-50-SW	300.2-KT-78-M10-50-OS	300.2-KT-78-M10-50-GS	3.07	M 10	1.97	0.63	0.87	1.42	0.31	2.17	0.16
300.2-KT-78-M8-63-SW	300.2-KT-78-M8-63-OS	300.2-KT-78-M8-63-GS	3.07	M 8	2.48	0.63	0.87	1.42	0.31	2.17	0.16
300.2-KT-78-M10-63-SW	300.2-KT-78-M10-63-OS	300.2-KT-78-M10-63-GS	3.07	M 10	2.48	0.63	0.87	1.42	0.31	2.17	0.16
300.2-KT-78-M8-80-SW	300.2-KT-78-M8-80-OS	300.2-KT-78-M8-80-GS	3.07	M 8	3.15	0.63	0.87	1.42	0.31	2.17	0.16
300.2-KT-78-M10-80-SW	300.2-KT-78-M10-80-OS	300.2-KT-78-M10-80-GS	3.07	M 10	3.15	0.63	0.87	1.42	0.31	2.17	0.16
300.2-KT-92-M10-20-SW	300.2-KT-92-M10-20-OS	300.2-KT-92-M10-20-GS	3.62	M 10	0.79	0.75	0.99	1.69	0.43	2.56	0.16
300.2-KT-92-M12-20-SW	300.2-KT-92-M12-20-OS	300.2-KT-92-M12-20-GS	3.62	M 12	0.79	0.75	0.99	1.69	0.43	2.56	0.16
300.2-KT-92-M10-25-SW	300.2-KT-92-M10-25-OS	300.2-KT-92-M10-25-GS	3.62	M 10	0.98	0.75	0.99	1.69	0.43	2.56	0.16
300.2-KT-92-M12-25-SW	300.2-KT-92-M12-25-OS	300.2-KT-92-M12-25-GS	3.62	M 12	0.98	0.75	0.99	1.69	0.43	2.56	0.16
300.2-KT-92-M10-32-SW	300.2-KT-92-M10-32-OS	300.2-KT-92-M10-32-GS	3.62	M 10	1.26	0.75	0.99	1.69	0.43	2.56	0.16
300.2-KT-92-M12-32-SW	300.2-KT-92-M12-32-OS	300.2-KT-92-M12-32-GS	3.62	M 12	1.26	0.75	0.99	1.69	0.43	2.56	0.16
300.2-KT-92-M10-40-SW	300.2-KT-92-M10-40-OS	300.2-KT-92-M10-40-GS	3.62	M 10	1.57	0.75	0.99	1.69	0.43	2.56	0.16
300.2-KT-92-M12-40-SW	300.2-KT-92-M12-40-OS	300.2-KT-92-M12-40-GS	3.62	M 12	1.57	0.75	0.99	1.69	0.43	2.56	0.16
300.2-KT-92-M10-50-SW	300.2-KT-92-M10-50-OS	300.2-KT-92-M10-50-GS	3.62	M 10	1.97	0.75	0.99	1.69	0.43	2.56	0.16
300.2-KT-92-M12-50-SW	300.2-KT-92-M12-50-OS	300.2-KT-92-M12-50-GS	3.62	M 12	1.97	0.75	0.99	1.69	0.43	2.56	0.16
300.2-KT-92-M10-63-SW	300.2-KT-92-M10-63-OS	300.2-KT-92-M10-63-GS	3.62	M 10	2.48	0.75	0.99	1.69	0.43	2.56	0.16
300.2-KT-92-M12-63-SW	300.2-KT-92-M12-63-OS	300.2-KT-92-M12-63-GS	3.62	M 12	2.48	0.75	0.99	1.69	0.43	2.56	0.16
300.2-KT-92-M10-80-SW	300.2-KT-92-M10-80-OS	300.2-KT-92-M10-80-GS	3.62	M 10	3.15	0.75	0.99	1.69	0.43	2.56	0.16
300.2-KT-92-M12-80-SW	300.2-KT-92-M12-80-OS	300.2-KT-92-M12-80-GS	3.62	M 12	3.15	0.75	0.99	1.69	0.43	2.56	0.16
300.2-KT-45-10X32-10-SW	300.2-KT-45-10X32-10-OS	300.2-KT-45-10X32-10-GS	1.77	10 x 32	0.39	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-10X32-12-SW	300.2-KT-45-10X32-12-OS	300.2-KT-45-10X32-12-GS	1.77	10 x 32	0.47	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-10X32-16-SW	300.2-KT-45-10X32-16-OS	300.2-KT-45-10X32-16-GS	1.77	10 x 32	0.63	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-10X32-20-SW	300.2-KT-45-10X32-20-OS	300.2-KT-45-10X32-20-GS	1.77	10 x 32	0.79	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-10X32-25-SW	300.2-KT-45-10X32-25-OS	300.2-KT-45-10X32-25-GS	1.77	10 x 32	0.98	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-10X32-32-SW	300.2-KT-45-10X32-32-OS	300.2-KT-45-10X32-32-GS	1.77	10 x 32	1.26	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-10X24-16-SW	300.2-KT-45-10X24-16-OS	300.2-KT-45-10X24-16-GS	1.77	10 x 24	0.63	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-10X24-20-SW	300.2-KT-45-10X24-20-OS	300.2-KT-45-10X24-20-GS	1.77	10 x 24	0.79	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-10X24-32-SW	300.2-KT-45-10X24-32-OS	300.2-KT-45-10X24-32-GS	1.77	10 x 24	1.26	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-1/4X20-10-SW	300.2-KT-45-1/4X20-10-OS	300.2-KT-45-1/4X20-10-GS	1.77	1/4 x 20	0.39	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-1/4X20-12-SW	300.2-KT-45-1/4X20-12-OS	300.2-KT-45-1/4X20-12-GS	1.77	1/4 x 20	0.47	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-1/4X20-16-SW	300.2-KT-45-1/4X20-16-OS	300.2-KT-45-1/4X20-16-GS	1.77	1/4 x 20	0.63	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-1/4X20-20-SW	300.2-KT-45-1/4X20-20-OS	300.2-KT-45-1/4X20-20-GS	1.77	1/4 x 20	0.79	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-1/4X20-25-SW	300.2-KT-45-1/4X20-25-OS	300.2-KT-45-1/4X20-25-GS	1.77	1/4 x 20	0.98	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-1/4X20-32-SW	300.2-KT-45-1/4X20-32-OS	300.2-KT-45-1/4X20-32-GS	1.77	1/4 x 20	1.26	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-1/4X20-40-SW	300.2-KT-45-1/4X20-40-OS	300.2-KT-45-1/4X20-40-GS	1.77	1/4 x 20	1.57	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-45-1/4X20-45-SW	300.2-KT-45-1/4X20-45-OS	300.2-KT-45-1/4X20-45-GS	1.77	1/4 x 20	1.77	0.39	0.57	0.96	0.16	1.38	0.14
300.2-KT-63-1/4X20-16-SW	300.2-KT-63-1/4X20-16-OS	300.2-KT-63-1/4X20-16-GS	2.48	1/4 x 20	0.63	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-63-1/4X20-20-SW	300.2-KT-63-1/4X20-20-OS	300.2-KT-63-1/4X20-20-GS	2.48	1/4 x 20	0.79	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-63-1/4X20-25-SW	300.2-KT-63-1/4X20-25-OS	300.2-KT-63-1/4X20-25-GS	2.48	1/4 x 20	0.98	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-63-5/16X18-12-SW	300.2-KT-63-5/16X18-12-OS	300.2-KT-63-5/16X18-12-GS	2.48	5/16 x 18	0.47	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-63-5/16X18-16-SW	300.2-KT-63-5/16X18-16-OS	300.2-KT-63-5/16X18-16-GS	2.48	5/16 x 18	0.63	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-63-5/16X18-20-SW	300.2-KT-63-5/16X18-20-OS	300.2-KT-63-5/16X18-20-GS	2.48	5/16 x 18	0.79	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-63-5/16X18-25-SW	300.2-KT-63-5/16X18-25-OS	300.2-KT-63-5/16X18-25-GS	2.48	5/16 x 18	0.98	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-63-5/16X18-32-SW	300.2-KT-63-5/16X18-32-OS	300.2-KT-63-5/16X18-32-GS	2.48	5/16 x 18	1.26	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-63-5/16X18-40-SW	300.2-KT-63-5/16X18-40-OS	300.2-KT-63-5/16X18-40-GS	2.48	5/16 x 18	1.57	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-63-5/16X18-45-SW	300.2-KT-63-5/16X18-45-OS	300.2-KT-63-5/16X18-45-GS	2.48	5/16 x 18	1.77	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-63-5/16X18-50-SW	300.2-KT-63-5/16X18-50-OS	300.2-KT-63-5/16X18-50-GS	2.48	5/16 x 18	1.97	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-63-5/16X18-63-SW	300.2-KT-63-5/16X18-63-OS	300.2-KT-63-5/16X18-63-GS	2.48	5/16 x 18	2.48	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-63-3/8X16-16-SW	300.2-KT-63-3/8X16-16-OS	300.2-KT-63-3/8X16-16-GS	2.48	3/8 x 16	0.63	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-63-3/8X16-20-SW	300.2-KT-63-3/8X16-20-OS	300.2-KT-63-3/8X16-20-GS	2.48	3/8 x 16	0.79	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-63-3/8X16-25-SW	300.2-KT-63-3/8X16-25-OS	300.2-KT-63-3/8X16-25-GS	2.48	3/8 x 16	0.98	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-63-3/8X16-32-SW	300.2-KT-63-3/8X16-32-OS	300.2-KT-63-3/8X16-32-GS	2.48	3/8 x 16	1.26	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-63-3/8X16-40-SW	300.2-KT-63-3/8X16-40-OS	300.2-KT-63-3/8X16-40-GS	2.48	3/8 x 16	1.57	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-63-3/8X16-45-SW	300.2-KT-63-3/8X16-45-OS	300.2-KT-63-3/8X16-45-GS	2.48	3/8 x 16	1.77	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-63-3/8X16-50-SW	300.2-KT-63-3/8X16-50-OS	300.2-KT-63-3/8X16-50-GS	2.48	3/8 x 16	1.97	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-63-3/8X16-63-SW	300.2-KT-63-3/8X16-63-OS	300.2-KT-63-3/8X16-63-GS	2.48	3/8 x 16	2.48	0.53	0.76	1.22	0.26	1.77	0.16
300.2-KT-78-3/8X16-16-SW	300.2-KT-78-3/8X16-16-OS	300.2-KT-78-3/8X16-16-GS	3.07	3/8 x 16	0.63	0.63	0.87	1.42	0.31	2.17	0.16
300.2-KT-78-3/8X16-20-SW	300.2-KT-78-3/8X16-20-OS	300.2-KT-78-3/8X16-20-GS	3.07	3/8 x 16	0.79	0.63	0.87	1.42	0.31	2.17	0.16
300.2-KT-78-3/8X16-25-SW	300.2-KT-78-3/8X16-25-OS	300.2-KT-78-3/8X16-25-GS	3.07	3/8 x 16	0.98	0.63	0.87	1.42	0.31	2.17	0.16
300.2-KT-78-3/8X16-32-SW	300.2-KT-78-3/8X16-32-OS	300.2-KT-78-3/8X16-32-GS	3.07	3/8 x 16	1.26	0.63	0.87	1.42	0.31	2.17	0.16
300.2-KT-78-3/8X16-40-SW	300.2-KT-78-3/8X16-40-OS	300.2-KT-78-3/8X16-40-GS	3.07	3/8 x 16	1.57	0.63	0.87	1.42	0.31	2.17	0.16
300.2-KT-78-3/8X16-45-SW	300.2-KT-78-3/8X16-45-OS	300.2-KT-78-3/8X16-45-GS	3.07	3/8 x 16	1.77	0.63	0.87	1.42	0.31	2.17	0.16
300.2-KT-78-3/8X16-50-SW	300.2-KT-78-3/8X16-50-OS	300.2-KT-78-3/8X16-50-GS	3.07	3/8 x 16	1.97	0.63	0.87	1.42	0.31	2.17	0.16
300.2-KT-78-3/8X16-63-SW	300.2-KT-78-3/8X16-63-OS	300.2-KT-78-3/8X16-63-GS	3.07	3/8 x 16	2.48	0.63	0.87	1.42	0.31	2.17	0.16
300.2-KT-78-1/2X13-32-SW	300.2-KT-78-1/2X13-32-OS	300.2-KT-78-1/2X13-32-GS	3.07	1/2 x 13	1.26	0.63	0.87	1.42	0.31	2.17	0.16
300.2-KT-78-1/2X13-40-SW	300.2-KT-78-1/2X13-40-OS	300.2-KT-78-1/2X13-40-GS	3.07	1/2 x 13	1.57	0.63	0.87	1.42	0.31	2.17	0.16
300.2-KT-92-3/8X16-25-SW	300.2-KT-92-3/8X16-25-OS	300.2-KT-92-3/8X16-25-GS	3.62	3/8 x 16	0.98	0.75	0.99	1.69	0.43	2.56	0.16
300.2-KT-92-3/8X16-32-SW	300.2-KT-92-3/8X16-32-OS	300.2-KT-92-3/8X16-32-GS	3.62	3/8 x 16	1.26	0.75	0.99	1.69	0.43	2.56	0.16
300.2-KT-92-3/8X16-35-SW	300.2-KT-92-3/8X16-35-OS	300.2-KT-92-3/8X16-35-GS	3.62	3/8 x 16	1.38	0.75	0.99	1.69	0.43	2.56	0.16
300.2-KT-92-3/8X16-40-SW	300.2-KT-92-3/8X16-40-OS	300.2-KT-92-3/8X16-40-GS	3.62	3/8 x 16	1.57	0.75	0.99	1.69	0.43	2.56	0.16
300.2-KT-92-3/8X16-45-SW	300.2-KT-92-3/8X16-45-OS	300.2-KT-92-3/8X16-45-GS	3.62	3/8 x 16	1.77	0.75	0.99	1.69	0.43	2.56	0.16
300.2-KT-92-3/8X16-50-SW	300.2-KT-92-3/8X16-50-OS	300.2-KT-92-3/8X16-50-GS	3.62	3/8 x 16	1.97	0.75	0.99	1.69	0.43	2.56	0.16
300.2-KT-92-3/8X16-63-SW	300.2-KT-92-3/8X16-63-OS	300.2-KT-92-3/8X16-63-GS	3.62	3/8 x 16	2.48	0.75	0.99	1.69	0.43	2.56	0.16
300.2-KT-92-1/2X13-25-SW	300.2-KT-92-1/2X13-25-OS	300.2-KT-92-1/2X13-25-GS	3.62	1/2 x 13	0.98	0.75	0.99	1.69	0.43	2.56	0.16
300.2-KT-92-1/2X13-32-SW	300.2-KT-92-1/2X13-32-OS	300.2-KT-92-1/2X13-32-GS	3.62	1/2 x 13	1.26	0.75	0.99	1.69	0.43	2.56	0.16
300.2-KT-92-1/2X13-35-SW	300.2-KT-92-1/2X13-35-OS	300.2-KT-92-1/2X13-35-GS	3.62	1/2 x 13	1.38	0.75	0.99	1.69	0.43	2.56	0.16
300.2-KT-92-1/2X13-40-SW	300.2-KT-92-1/2X13-40-OS	300.2-KT-92-1/2X13-40-GS	3.62	1/2 x 13	1.57	0.75	0.99	1.69	0.43	2.56	0.16
300.2-KT-92-1/2X13-45-SW	300.2-KT-92-1/2X13-45-OS	300.2-KT-92-1/2X13-45-GS	3.62	1/2 x 13	1.77	0.75	0.99	1.69	0.43	2.56	0.16
300.2-KT-92-1/2X13-50-SW	300.2-KT-92-1/2X13-50-OS	300.2-KT-92-1/2X13-50-GS	3.62	1/2 x 13	1.97	0.75	0.99	1.69	0.43	2.56	0.16
300.2-KT-92-1/2X13-63-SW	300.2-KT-92-1/2X13-63-OS	300.2-KT-92-1/2X13-63-GS	3.62	1/2 x 13	2.48	0.75	0.99	1.69	0.43	2.56	0.16

Afficher / Masquer colonnes

Pouces

l₁	d₁	l₂									d₃	d₄	h₁	h₂	h₃	h₄ Course

1.77	10 x 32	0.39	0.47	0.63	0.79	0.98	1.26	-	-	-	0.39	0.57	0.96	0.16	1.38	0.14
1.77	10 x 24	0.63	0.79	1.26	-	-	-	-	-	-	0.39	0.57	0.96	0.16	1.38	0.14
1.77	1/4 x 20	0.39	0.47	0.63	0.79	0.98	1.26	1.57	1.77	-	0.39	0.57	0.96	0.16	1.38	0.14
2.48	1/4 x 20	0.63	0.79	0.98	-	-	-	-	-	-	0.53	0.76	1.22	0.26	1.77	0.16
2.48	5/16 x 18	0.47	0.63	0.79	0.98	1.26	1.57	1.77	1.97	2.48	0.53	0.76	1.22	0.26	1.77	0.16
2.48	3/8 x 16	0.63	0.79	0.98	1.26	1.57	1.77	1.97	2.48	-	0.53	0.76	1.22	0.26	1.77	0.16
3.07	3/8 x 16	0.63	0.79	0.98	1.26	1.57	1.77	1.97	2.48	-	0.63	0.87	1.42	0.31	2.17	0.16
3.07	1/2 x 13	1.26	1.57	-	-	-	-	-	-	-	0.63	0.87	1.42	0.31	2.17	0.16
3.62	3/8 x 16	0.98	1.26	1.38	1.57	1.77	1.97	2.48	-	-	0.75	0.99	1.69	0.43	2.56	0.16
3.62	1/2 x 13	0.98	1.26	1.38	1.57	1.77	1.97	2.48	-	-	0.75	0.99	1.69	0.43	2.56	0.16

Afficher / Masquer colonnes

Métrique

l₁	d₁		l₂							d₃	d₄	h₁	h₂	h₃	h₄ Course

1.18	M 4	-	0.47	0.63	0.79	0.98	1.26	-	-	0.39	0.57	0.96	0.16	1.20	0.14
1.18	M 5	-	0.47	0.63	0.79	0.98	1.26	1.57	1.97	0.39	0.57	0.96	0.16	1.20	0.14
1.18	M 6	-	0.47	0.63	0.79	0.98	1.26	1.57	1.97	0.39	0.57	0.96	0.16	1.20	0.14
1.77	M 4	-	0.47	0.63	0.79	0.98	1.26	-	-	0.39	0.57	0.96	0.16	1.38	0.14
1.77	M 5	-	0.47	0.63	0.79	0.98	1.26	1.57	1.97	0.39	0.57	0.96	0.16	1.38	0.14
1.77	M 6	-	0.47	0.63	0.79	0.98	1.26	1.57	1.97	0.39	0.57	0.96	0.16	1.38	0.14
2.48	M 6	-	0.63	0.79	0.98	1.26	1.57	1.97	2.48	0.53	0.76	1.22	0.26	1.77	0.16
2.48	M 8	-	0.63	0.79	0.98	1.26	1.57	1.97	2.48	0.53	0.76	1.22	0.26	1.77	0.16
3.07	M 8	M 10	0.79	0.98	1.26	1.57	1.97	2.48	3.15	0.63	0.87	1.42	0.31	2.17	0.16
3.62	M 10	M 12	0.79	0.98	1.26	1.57	1.97	2.48	3.15	0.75	0.99	1.69	0.43	2.56	0.16

Configuration et prix

Pièce sélectionnée

Référence

Total (net)

Can$5.58

Appeler pour connaître le délai de livraison

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	249	Can$5.58
250	499	Can$5.12
500	999	Can$4.65
≥ 1000		Can$4.19

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.039 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
Téléphone: 1-800-397-6993

Données CAD

Autres formats de données

Besoin d’aide?

Notre équipe de service est disponible du lundi au vendredi de 8 h 00 à 5 h 30, heure de l'est: 800-397-6993

Demandes spéciales | Contactez votre équipe commerciale

Ganter-Service

Demande de prise de contact téléphonique

Manuel de JW Winco

Votre contact

WN 300.2 Manettes indexables Plastique, type goujon fileté, avec composants en acier zingué

Description du produit

Spécifications

Sur demande
