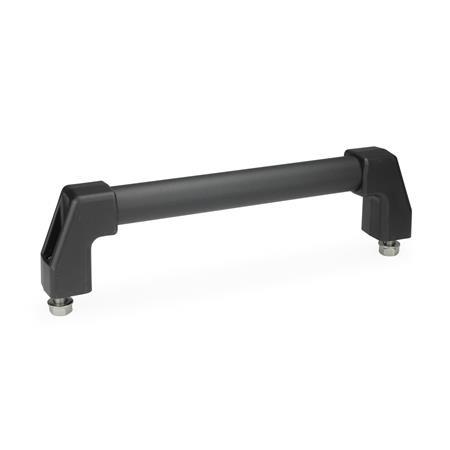

Poignées de préhension tubulaires GN 667

Finition: SW - Noir, RAL 9005, finition texturée

Accessoires pour systèmes profilés

Les éléments standard de cette famille de produits sont compatibles avec les systèmes de profilés en aluminium les plus courants. En utilisant des ensembles assortis, les éléments standard Winco s’associent facilement et économiquement aux profiles, sans nécessiter l’ajout fastidieux de pièces individuelles dans la commande.

compatibles avec les systèmes de profilés courants

pour des largeurs de rainure de 6, 8 et 10 mm

pour les profilés de 30, 40 et 45 mm

Afficher tous les produits compatibles

Famille de produits en acier inoxydable

Les pièces standard en acier inoxydable ont été conçues pour le secteur agroalimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Fiche standard GN 667 Imprimer cette page Informations sur la capacité de charge Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

Les poignées de traction tubulaires GN 667 sont très versatiles, car les longueurs spéciales des poignées peuvent être commandées en plus petites quantités.

Si nécessaire, les embouts de poignée peuvent être commandés individuellement pour constituer votre propre longueur spéciale de poignée.

Spécifications

Tube
Épaisseur de paroi de 1.5 mm

Aluminium
- Fini poudré
  Noir, RAL 9005, finition texturéeSW
- Finition anodisée, couleur naturelleEL
Inox AISI 304
Finition rectifiée, mat et brillanteNG

Embouts
Plastique, Polyamide (PA)

Renforcé de fibre de verre
Température de fonctionnement jusqu'à 212 °F (100 °C)
Noir mat

Kit de fixation
Inox AISI 304
Vis à 6 pans creux ISO 4762
Écrous à 6 pans ISO 4032
Rondelles DIN 125

RoHS

Sur demande

Attaches de différentes tailles (unités métriques et pouces), et divers conditionnements

Pièce sélectionnée

Référence SW	Référence EL	Référence NG	d₁	l₁ ±0.04	a	b	d₂	h₁	h₂	l₂	l₃	l₄	l₅ max.	l₆


667-20-180-SW	667-20-180-EL	667-20-180-NG	0.79	7.09 ±0.04	1.89	1.10	M 8	1.77	2.28	0.75	0.39	0.98	0.24	0.37
667-20-200-SW	667-20-200-EL	667-20-200-NG	0.79	7.87 ±0.04	1.89	1.10	M 8	1.77	2.28	0.75	0.39	0.98	0.24	0.37
667-20-250-SW	667-20-250-EL	667-20-250-NG	0.79	9.84 ±0.04	1.89	1.10	M 8	1.77	2.28	0.75	0.39	0.98	0.24	0.37
667-20-300-SW	667-20-300-EL	667-20-300-NG	0.79	11.81 ±0.04	1.89	1.10	M 8	1.77	2.28	0.75	0.39	0.98	0.24	0.37
667-20-350-SW	667-20-350-EL	667-20-350-NG	0.79	13.78 ±0.04	1.89	1.10	M 8	1.77	2.28	0.75	0.39	0.98	0.24	0.37
667-20-400-SW	667-20-400-EL	667-20-400-NG	0.79	15.75 ±0.04	1.89	1.10	M 8	1.77	2.28	0.75	0.39	0.98	0.24	0.37
667-30-300-SW	667-30-300-EL	667-30-300-NG	1.18	11.81 ±0.04	2.24	1.50	M 10	2.36	3.07	0.91	0.47	1.38	0.35	0.57
667-30-350-SW	667-30-350-EL	667-30-350-NG	1.18	13.78 ±0.04	2.24	1.50	M 10	2.36	3.07	0.91	0.47	1.38	0.35	0.57
667-30-400-SW	667-30-400-EL	667-30-400-NG	1.18	15.75 ±0.04	2.24	1.50	M 10	2.36	3.07	0.91	0.47	1.38	0.35	0.57
667-30-500-SW	667-30-500-EL	667-30-500-NG	1.18	19.69 ±0.04	2.24	1.50	M 10	2.36	3.07	0.91	0.47	1.38	0.35	0.57
667-30-600-SW	667-30-600-EL	667-30-600-NG	1.18	23.62 ±0.04	2.24	1.50	M 10	2.36	3.07	0.91	0.47	1.38	0.35	0.57
667-30-700-SW	667-30-700-EL	667-30-700-NG	1.18	27.56 ±0.04	2.24	1.50	M 10	2.36	3.07	0.91	0.47	1.38	0.35	0.57
667-30-1000-SW	667-30-1000-EL	667-30-1000-NG	1.18	39.37 ±0.04	2.24	1.50	M 10	2.36	3.07	0.91	0.47	1.38	0.35	0.57

d₁	l₁ ±0.04	a	b	d₂	h₁	h₂	l₂	l₃	l₄	l₅ max.	l₆

0.79	7.09	7.87	9.84	11.81	13.78	15.75	-	1.89	1.10	M 8	1.77	2.28	0.75	0.39	0.98	0.24	0.37
1.18	11.81	13.78	15.75	19.69	23.62	27.56	39.37	2.24	1.50	M 10	2.36	3.07	0.91	0.47	1.38	0.35	0.57

Référence

Total (net)

Can$37.95

Disponible sous 1 - 2 semaines

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	99	Can$37.95
100	249	Can$34.79
250	499	Can$31.63
≥ 500		Can$28.46

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.352 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
