Poignées étriers EN 528

Original design code:
M.443-CH / M.443N-CH
M.443 AE-V0 / M.443-ESD

Matériau: PA - Plastique
Couleur: SW - Noir, RAL 9005, finition mate

Accessoires pour systèmes profilés

Les éléments standard de cette famille de produits sont compatibles avec les systèmes de profilés en aluminium les plus courants. En utilisant des ensembles assortis, les éléments standard Winco s’associent facilement et économiquement aux profiles, sans nécessiter l’ajout fastidieux de pièces individuelles dans la commande.

compatibles avec les systèmes de profilés courants

pour des largeurs de rainure de 6, 8 et 10 mm

pour les profilés de 30, 40 et 45 mm

Afficher tous les produits compatibles

Famille de produits ESD

Les pièces standard ESD sont constituées de matériaux conducteurs qui aident à éliminer les charges statiques. Ces matériaux sont utilisés dans des applications où des composants sensibles aux charges statiques sont manipulés.

propriétés antistatiques
conforme au norme IEC 61340-5-1.

Afficher tous les produits ESD

Fiche standard EN 528 Imprimer cette page Valeurs de résistance Caractéristiques du plastique

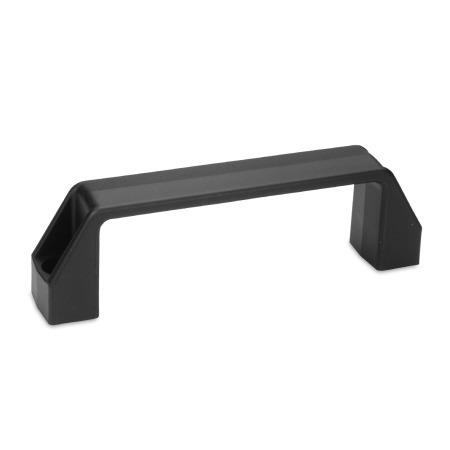

Description du produit

Les poignées étriers En 528 sont montées sur les tiroirs / portes depuis l'extérieur à l'aide de vis à tête creuse

Les poignées étriers, de type PP (Polypropylène) sont toutefois moins viables d'un point de vue mécanique et thermique, mais en termes de prix, elles sont plus économiques et sont adaptées à de nombreuses applications.

Les poignées étriers, de type SV, sont à base de matériau plastique UL 94 V-0 qui est auto-extinguible. La classification en UL 94 V-0 (station d'essais-laboratoire du feu) couvre les propriétés et la durabilité face au feu. Conformément aux tests effectués, une pièce en plastique de forme et dimensions définies placée en position verticale, sur une échelle V-O, une flamme doit s'éteindre d'elle-même sans générer de gouttes enflammées.

Poignées étriers de type ESD fabriquées en plastique conducteur pour éviter les charges électrostatiques. L'impression "ESD" à la surface de la poignée définit les propriétés antistatiques spéciales conformes à la norme IEC 61340-5-1.

Spécifications

PlastiquePA, Polyamide (PA)

Renforcé de fibre de verre
Température de fonctionnement
-22 °F à +266 °F (-30 °C à +130 °C)
Couleur
- Noir, RAL 9005, finition mateSW
- Orange, RAL 2004, finition mateOR
- Gris, RAL 7031, finition mateGR
- Rouge, RAL 3000, finition mateRT
- Vert, RAL 6017, finition mateGN

PlastiquePP, Polypropylène (PP)

Renforcé de fibre de verre
Température de fonctionnement
-4 °F à +212 °F (-20 °C à +100 °C)
Noir, RAL 9005, finition mateSW

PlastiqueSV, Polyamide (PA)

Renforcé de fibre de verre
Température de fonctionnement
-22 °F à +302 (-30 °C à +150 °C)
Noir, RAL 9005, finition mateSW

PlastiqueESD, Polyamide (PA)

Antistatique
Renforcé de fibre de verre
Température de fonctionnement
-22 °F à +266 (-30 °C à +130 °C)
Noir, RAL 9005, finition mateSW

RoHS

Sur demande

Attaches de différentes tailles (unités métriques et pouces), et divers conditionnements

Pièce sélectionnée

Référence SW	Référence OR	Référence GR	Référence RT	Référence GN	l₁	d₁ PA	PP	SV	ESD	b	d₂	h₁	h₂	l₂	l₃	s	t


528-PA-94-6.5-SW	528-PA-94-6.5-OR	528-PA-94-6.5-GR	528-PA-94-6.5-RT	528-PA-94-6.5-GN	3.70 -0.04	0.26	-	-	-	0.83	0.41	1.50	0.24	4.29	2.91	0.24	0.28
528-PP-94-6.5-SW					3.70 -0.04	-	0.26	-	-	0.83	0.41	1.50	0.24	4.29	2.91	0.24	0.28
528-SV-94-6.5-SW					3.70 -0.04	-	-	0.26	-	0.83	0.41	1.50	0.24	4.29	2.91	0.24	0.28
528-ESD-94-6.5-SW					3.70 -0.04	-	-	-	0.26	0.83	0.41	1.50	0.24	4.29	2.91	0.24	0.28
528-PA-117-6.5-SW	528-PA-117-6.5-OR	528-PA-117-6.5-GR	528-PA-117-6.5-RT	528-PA-117-6.5-GN	4.61 ± 0.04	0.26	-	-	-	1.02	0.41	1.61	0.35	5.39	3.66	0.28	0.24
528-PP-117-6.5-SW					4.61 ± 0.04	-	0.26	-	-	1.02	0.41	1.61	0.35	5.39	3.66	0.28	0.24
528-SV-117-6.5-SW					4.61 ± 0.04	-	-	0.26	-	1.02	0.41	1.61	0.35	5.39	3.66	0.28	0.24
528-PA-117-8.5-SW	528-PA-117-8.5-OR	528-PA-117-8.5-GR	528-PA-117-8.5-RT	528-PA-117-8.5-GN	4.61 ± 0.04	0.33	-	-	-	1.02	0.53	1.61	0.26	5.39	3.66	0.28	0.33
528-PP-117-8.5-SW					4.61 ± 0.04	-	0.33	-	-	1.02	0.53	1.61	0.26	5.39	3.66	0.28	0.33
528-SV-117-8.5-SW					4.61 ± 0.04	-	-	0.33	-	1.02	0.53	1.61	0.26	5.39	3.66	0.28	0.33
528-ESD-117-8.5-SW					4.61 ± 0.04	-	-	-	0.33	1.02	0.53	1.61	0.26	5.39	3.66	0.28	0.33
528-PA-122-8.5-SW	528-PA-122-8.5-OR	528-PA-122-8.5-GR	528-PA-122-8.5-RT	528-PA-122-8.5-GN	4.80 ± 0.04	0.33	-	-	-	1.02	0.53	1.61	0.26	5.59	3.94	0.28	0.33
528-PP-122-8.5-SW					4.80 ± 0.04	-	0.33	-	-	1.02	0.53	1.61	0.26	5.59	3.94	0.28	0.33
528-PA-132-8.5-SW	528-PA-132-8.5-OR	528-PA-132-8.5-GR	528-PA-132-8.5-RT	528-PA-132-8.5-GN	5.20 ± 0.04	0.33	-	-	-	1.06	0.53	1.77	0.30	5.91	4.25	0.28	0.33
528-PP-132-8.5-SW					5.20 ± 0.04	-	0.33	-	-	1.06	0.53	1.77	0.30	5.91	4.25	0.28	0.33
528-SV-132-8.5-SW					5.20 ± 0.04	-	-	0.33	-	1.06	0.53	1.77	0.30	5.91	4.25	0.28	0.33
528-PA-140-8.5-SW	528-PA-140-8.5-OR	528-PA-140-8.5-GR	528-PA-140-8.5-RT	528-PA-140-8.5-GN	5.51 ± 0.04	0.33	-	-	-	1.06	0.53	1.81	0.30	6.30	4.45	0.28	0.33
528-PP-140-8.5-SW					5.51 ± 0.04	-	0.33	-	-	1.06	0.53	1.81	0.30	6.30	4.45	0.28	0.33
528-PA-160-8.5-SW	528-PA-160-8.5-OR	528-PA-160-8.5-GR	528-PA-160-8.5-RT	528-PA-160-8.5-GN	6.30 ± 0.04	0.33	-	-	-	1.10	0.53	1.97	0.30	7.05	5.20	0.30	0.33
528-PP-160-8.5-SW					6.30 ± 0.04	-	0.33	-	-	1.10	0.53	1.97	0.30	7.05	5.20	0.30	0.33
528-PA-179-8.5-SW	528-PA-179-8.5-OR	528-PA-179-8.5-GR	528-PA-179-8.5-RT	528-PA-179-8.5-GN	7.05 ± 0.04	0.33	-	-	-	1.10	0.53	1.97	0.33	7.72	5.94	0.30	0.33
528-PP-179-8.5-SW					7.05 ± 0.04	-	0.33	-	-	1.10	0.53	1.97	0.33	7.72	5.94	0.30	0.33
528-SV-179-8.5-SW					7.05 ± 0.04	-	-	0.33	-	1.10	0.53	1.97	0.33	7.72	5.94	0.30	0.33
528-PA-235-10.5-SW	528-PA-235-10.5-OR	528-PA-235-10.5-GR	528-PA-235-10.5-RT	528-PA-235-10.5-GN	9.25 ± 0.04	0.41	-	-	-	1.18	0.65	2.13	0.37	10.24	7.91	0.33	0.41
528-PP-235-10.5-SW					9.25 ± 0.04	-	0.41	-	-	1.18	0.65	2.13	0.37	10.24	7.91	0.33	0.41

l₁	d₁ PA	PP	SV	ESD	b	d₂	h₁	h₂	l₂	l₃	s	t

3.70 -0.04	0.26	0.26	0.26	0.26	0.83	0.41	1.50	0.24	4.29	2.91	0.24	0.28
4.61 ± 0.04	0.26	0.26	0.26	-	1.02	0.41	1.61	0.35	5.39	3.66	0.28	0.24
4.61 ± 0.04	0.33	0.33	0.33	0.33	1.02	0.53	1.61	0.26	5.39	3.66	0.28	0.33
4.80 ± 0.04	0.33	0.33	-	-	1.02	0.53	1.61	0.26	5.59	3.94	0.28	0.33
5.20 ± 0.04	0.33	0.33	0.33	-	1.06	0.53	1.77	0.30	5.91	4.25	0.28	0.33
5.51 ± 0.04	0.33	0.33	-	-	1.06	0.53	1.81	0.30	6.30	4.45	0.28	0.33
6.30 ± 0.04	0.33	0.33	-	-	1.10	0.53	1.97	0.30	7.05	5.20	0.30	0.33
7.05 ± 0.04	0.33	0.33	0.33	-	1.10	0.53	1.97	0.33	7.72	5.94	0.30	0.33
9.25 ± 0.04	0.41	0.41	-	-	1.18	0.65	2.13	0.37	10.24	7.91	0.33	0.41

Référence

Total (net)

Can$4.97

In Stock: 5

En stock

Quantité

Créer une liste de projets

Enregistrer dans les Favoris

Notez nos réductions en fonction des quantités commandées (dollars canadiens).

Min	Max	Price
1	9	Can$4.97
10	249	Can$4.79
250	499	Can$4.52
≥ 500		Can$4.06

Prop 65: Non conforme

AVERTISSEMENT :
Cancer et effets néfastes sur la reproduction - www.P65Warnings.ca.gov

RoHS: Conforme

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS (Restriction (d’emploi de certaines) substances dangereuses).

Poids: 0.054 lbs

Si le poids ne figure pas dans la liste, veuillez contacter notre service commercial pour des informations supplémentaires.
